SP-320
WINSTON
| модель | SP-320-5 | SP-320-12 | SP-320-24 | SP-320-48 | |
| Вывод | Напряжение постоянного тока | 5V | 12V | 24V | 48В |
| Допуск напряжения | ± 2% | ± 1% | ± 1% | ± 1% | |
| Номинальный ток | 55А | 25А | 13А | 6,7а | |
| Текущий диапазон | 0-55A | 0-25A | 0-13A | 0-6.7A | |
| Номинальная мощность | 320W | 320W | 320W | 320W | |
| Пульсация & шум | 150mvp-р | 150mvp-р | 150mvp-р | 240mvp-р | |
| DCvoltage ADJ.range | -9% ~ + 10% | -9% ~ + 10% | ± 10% | ± 10% | |
| вход | Диапазон напряжения | 90 ~ 264В, 120 ~ 373VDC | |||
| частота | 47 ~ 63Hz | ||||
| Переменный ток | 1.6A / 115В, 0.8A / 230В | ||||
| эффективность | 71% | 79% | 83% | 84% | |
| Пусковой ток | Ток холодного пуска 20A / 115VAC, 40A / 230VAC | ||||
| Ток утечки | <3,5 мА / 240 В переменного тока | ||||
| защита | перегрузка | Номинальная выходная мощность115% ~ 150% защита от пуска при перегрузке | |||
| Тип защиты: выход отключения, автоматическое восстановление после устранения неисправности | |||||
| Тип защиты: режим сбоя, автоматическое восстановление после устранения неисправности | |||||
| Окружающая обстановка | Рабочая температура, влажность | -10 ℃ ~ 60 ℃, 20% ~ 90% относительной влажности | |||
| Storagetemp, влажность | -20 ℃ ~ + 85 ℃, 10% ~ 95% относительной влажности без конденсации | ||||
| Выдерживают вибрацию | 10 ~ 500 Гц, 2G 10 минут / 1 цикл, период 60 минут, каждая ось | ||||
| безопасности | Выдержать напряжение | I / P-O / P: 1,5 кВА, I / P-FG: 1,5 кВА, O / P-FG: 0,5 кВА, | |||
| Изолированное сопротивление | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока | ||||
| Fitstandard | Стандарт безопасности | Fit UL1012 | |||
| Стандарт ЭМС | EN55022, CLASSA | ||||

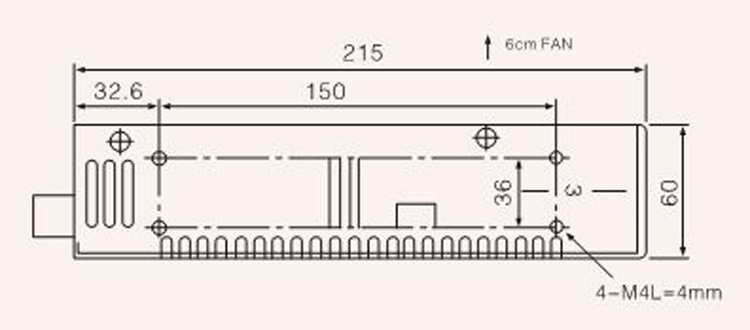

| другие | измерение | 215 * 115 * 50 мм (Д * Ш * В) | |||
| Запись | 1. Все параметры, не упомянутые специально, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃ | ||||
| 2. Пульсации и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары, которая заканчивается параллельным конденсатором 0,1 мкФ и 47 мкФ. | |||||
| 3. Допуск: включает установленный допуск, регулировку линии и регулировку нагрузки. | |||||
