SP-150
Winston
8504401990
SP-150
Winston
Сделано в Китае
Стандартная коробка экспорта
PCS
10
3-7дней
| модель | SP-150-5 | SP-150-7,5 | SP-150-12 | SP-150-13.5 | SP-150-15 | SP-150-24 | SP-150-27 | SP-150-48 | |
| Вывод | Напряжение постоянного тока | 5V | 7.5V | 12V | 13.5 | 15V | 24V | 27В | 48В |
| Допуск напряжения | ± 2% | ± 2% | ± 2% | ± 2% | ± 2% | ± 1% | ± 1% | ± 1% | |
| Номинальный ток | 30А | 20А | 12.5A | 11.2а | 10А | 6.3A | 5.6A | 3.2A | |
| Текущий диапазон | 0 ~ 30A | 0-20A | 0 ~ 12.5A | 0-11.2A | 0 ~ 10A | 0 ~ 6.3A | 0 ~ 5.6A | 0 ~ 3.2A | |
| Номинальная мощность | 150W | 150W | 150W | 150W | 150W | 150W | 150W | 150W | |
| Пульсация & шум | 100mVp-р | 100mVp-р | 100mVp-р | 100mVp-р | 100mVp-р | 150mvp-р | 150mvp-р | 150mvp-р | |
| Постоянное напряжение ADJ.range | -9% ~ + 10% | ± 10% | ± 10% | ± 10% | ± 10% | ± 10% | ± 10% | ± 10% | |
| вход | Диапазон напряжения | 90 ~ 264В, 120 ~ 373VDC | |||||||
| частота | 47 ~ 63Hz | ||||||||
| Переменный ток | 0.93A / 115В, 0.93A / 230В | ||||||||
| эффективность | 75% | 79% | 80% | 80% | 81% | 83% | 84% | 84% | |
| Пусковой ток | Ток холодного пуска 20А / 115В ~ 40А / 230В | ||||||||
| Ток утечки | <3,5 мА / 240 В переменного тока | ||||||||
| защита | перегрузка | Номинальная выходная мощность115% ~ 150% защита от пуска при перегрузке | |||||||
| Тип защиты: выход отключения, автоматическое восстановление после устранения неисправности | |||||||||
| Перенапряжение | |||||||||
| Тип защиты: режим сбоя, автоматическое восстановление после устранения неисправности | |||||||||
| ----- | ----- | ||||||||
| ----- | |||||||||
| Окружающая обстановка | Рабочая температура, влажность | -10 ℃ ~ 60 ℃, 20% ~ 90% относительной влажности | |||||||
| Storagetemp, влажность | -20 ℃ ~ + 85 ℃ ， 10% ~ 95% относительной влажности без конденсации | ||||||||
| Выдерживают вибрацию | 10 ~ 500 Гц, 2 ГБ 10 минут / 1 цикл, период 60 минут, каждая ось | ||||||||
| безопасности | Выдержать напряжение | I / P-O / P: 1,5 кВА, I / P-FG: 1,5 кВА, O / P-FG: 0,5 кВА. | |||||||
| Изолированное сопротивление | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока | ||||||||
| Fitstandard | Стандарт безопасности | Fit UL1012 | |||||||
| Стандарт ЭМС | EN55022, CLASSA | ||||||||

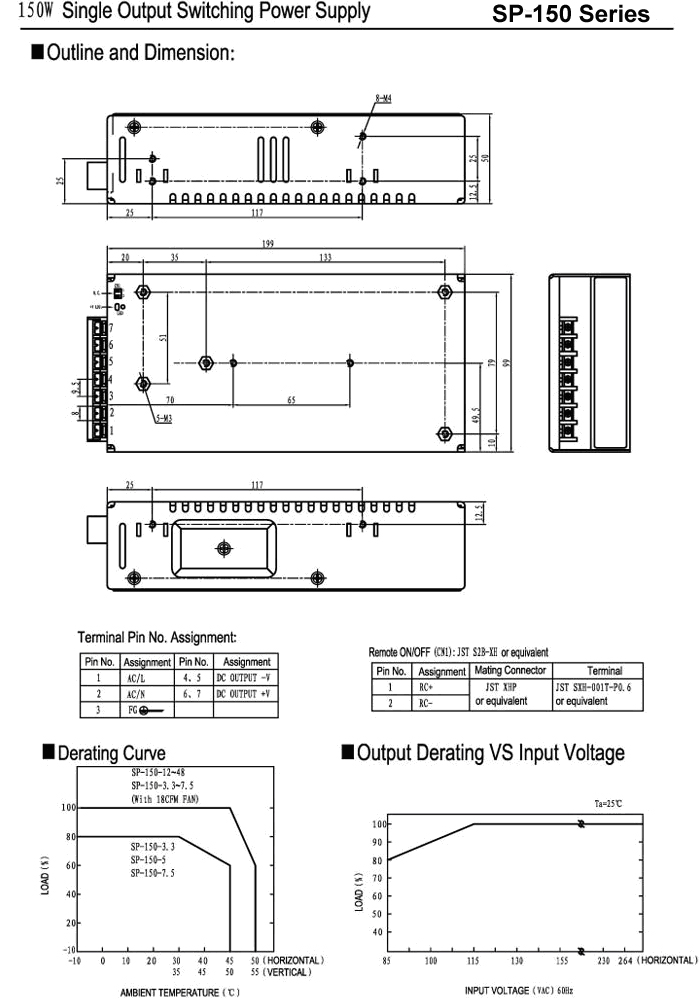

| другие | измерение | 199 * 99 * 50 мм (Д * Ш * В) | |||||||
| Вес / упаковка | 0,7 кг / 30 шт. / 24 кг / 0,034 м³ / 1,20CUFT | ||||||||
| Запись | 1. Все параметры, не упомянутые специально, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃ | ||||||||
| 2. Пульсации и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары, которая заканчивается параллельным конденсатором 0,1 мкФ и 47 мкФ. | |||||||||
| 3. Допуск: включает установленный допуск, регулировку линии и регулировку нагрузки. | |||||||||
