| Количество: | |
|---|---|
SP-320
Winston
8504401990
SP-320
Winston
Сделано в Китае
Стандартная коробка экспорта
PCS
10
3-7дней
| модель | SP-320-3.3 | SP-320-5 | SP-320-7.5 | SP-320-12 | SP-320-13.5 | SP-320-15 | SP-320-24 | SP-320-27 | SP-320-36 | SP-320-48 | |
| Вывод | Напряжение постоянного тока | 3.3V | 5V | 7.5V | 12V | 13.5V | 15V | 24V | 27В | 36V | 48В |
| Допуск напряжения | ± 1% | ± 2% | ± 2% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | |
| Номинальный ток | 60А | 55А | 40А | 25А | 22А | 20А | 13А | 11.7A | 8.8A | 6,7а | |
| Текущий диапазон | 0-60A | 0-55A | 0-40A | 0-25A | 0-22A | 0-20A | 0-13A | 0-11.7A | 0-8.8A | 0-6.7A | |
| Номинальная мощность | 320W | 320W | 320W | 320W | 320W | 320W | 320W | 320W | 320W | 320W | |
| Пульсация & шум | 150mvp-р | 150mvp-р | 150mvp-р | 150mvp-р | 150mvp-р | 150mvp-р | 150mvp-р | 200mvp-р | 220mvp-р | 240mvp-р | |
| DCvoltage ADJ.range | -9% ~ + 10% | -9% ~ + 10% | -9% ~ + 10% | -9% ~ + 10% | -9% ~ + 10% | ± 10% | ± 10% | ± 10% | ± 10% | ± 10% | |
| вход | Диапазон напряжения | 90 ~ 264В, 120 ~ 373VDC | |||||||||
| частота | 47 ~ 63Hz | ||||||||||
| Переменный ток | 1.6A / 115В, 0.8A / 230В | ||||||||||
| эффективность | 65% | 71% | 76% | 79% | 80% | 81% | 83% | 83% | 84% | ||
| Пусковой ток | Ток холодного пуска 20А / 115В ~ 40А / 230В | ||||||||||
| Ток утечки | <3,5 мА / 240 В переменного тока | ||||||||||
| защита | перегрузка | Номинальная выходная мощность115% ~ 150% защита от пуска при перегрузке | |||||||||
| Тип защиты: выход отключения, автоматическое восстановление после устранения неисправности | |||||||||||
| Тип защиты: режим сбоя, автоматическое восстановление после устранения неисправности | |||||||||||
| Окружающая обстановка | Рабочая температура, влажность | -10 ℃ ~ 60 ℃, 20% ~ 90% относительной влажности | |||||||||
| Storagetemp, влажность | -20 ℃ ~ + 85 ℃ ， 10% ~ 95% относительной влажности без конденсации | ||||||||||
| Выдерживают вибрацию | 10 ~ 500 Гц, 2 ГБ 10 минут / 1 цикл, период 60 минут, каждая ось | ||||||||||
| безопасности | Выдержать напряжение | I / P-O / P: 1,5 кВА, I / P-FG: 1,5 кВА, O / P-FG: 0,5 кВА. | |||||||||
| Изолированное сопротивление | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока | ||||||||||
| Fitstandard | Стандарт безопасности | Fit UL1012 | |||||||||
| Стандарт ЭМС | EN55022, CLASSA | ||||||||||

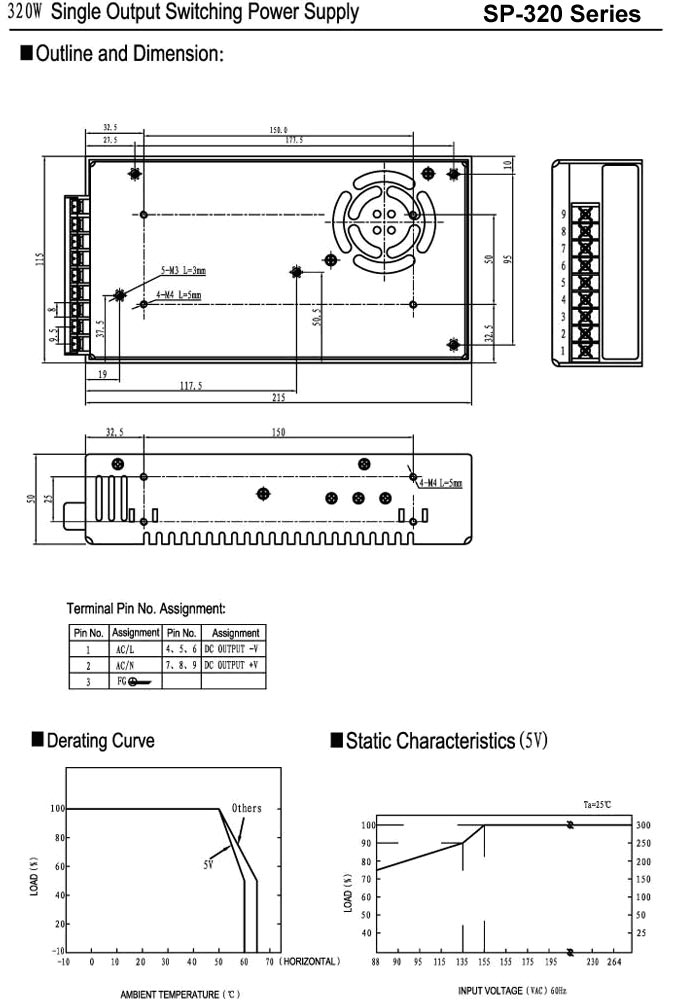

| другие | измерение | 210 * 115 * 50 мм (Д * Ш * В) | |||||||||
| Запись | 1. Все параметры, специально не упомянутые, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и 25 ° С от температуры окружающей среды. | ||||||||||
| 2. Пульсации и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары, которая заканчивается параллельным конденсатором 0,1 мкФ и 47 мкФ. | |||||||||||
| 3. Допуск: включает настройку допуска, регулировку линии и регулировку нагрузки. | |||||||||||
