| Количество: | |
|---|---|
SP-100
Winston
8504401990
SP-100
Сделано в Китае
Стандартная коробка экспорта
PCS
10
3-7дней
T / T, L / C / PAYPAL, WU
| модель Спецификация | SP-100-5 | SP-100-7.5 | SP-100-12 | SP-100-15 | SP-100-24 | SP-100-48 |
| Выходное напряжение постоянного тока | 5V | 7.5V | 12V | 15V | 24V | 48В |
| Ошибка выходного напряжения (Примечание: 2) | ± 2% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% |
| Номинальный выходной ток | 20А | 13.5A | 8.5 | 6,7а | 4.5A | 2.2A |
| Выходной ток ярости | 0-20A | 0-13.5A | 0-8.5 | 0-6.7A | 0-4.5A | 0-2.2A |
| Волна и шум (Примечание: 3) | 100mVp-р | 125mVp-р | 125mVp-р | 125mVp-р | 150mVp-р | 150mVp-р |
| Стабильность на входе (Примечание: 4) | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Стабильность нагрузки (Примечание: 5) | ± 1% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Выходная мощность постоянного тока | 100W | 101W | 102W | 100.5W | 108W | 105.6W |
| КПД | 76% | 78% | 80% | 81% | 83% | 84% |
| Регулируемый диапазон для напряжения постоянного тока | + 10% | + 10% | + 10% | + 10% | + 10% | + 10% |
| Диапазон входного напряжения переменного тока | 85-132 В перем. Тока / 176 ~ 264 В перем. | |||||
| Входной ток | 2А / 115В 1А / 230А | |||||
| Переменный ток | Ток холодного пуска30А / 115В 60А / 230В | |||||
| Ток утечки | <1мА / 24 | |||||
| Защита от перегрузки | 105% -150% Тип: Foldback: сброс ограничения тока: автоматическое восстановление | |||||
| Защита от перенапряжения | 115% -135 | |||||
| Высокотемпературная защита | ............ | |||||
| Температурный коэффициент | ± 0,03% / ℃ (0-50 ℃) | |||||
| Время нарастания установки | 1s, 30мс, 15мс | |||||
| вибрация | 10-500 Гц, 2G 10 минут, / 1 цикл ， Период в течение 60 минут ， Каждая ось | |||||
| Выдержать напряжение | Вход и выход внутренний: 1,5 кВА, Вход и корпус: 1,5 кВА, Выход и корпус: 0,5 кВА | |||||
| Сопротивление изоляции | Внутренние входы и выходы: Вход и корпус, Выход и корпус: 500 В постоянного тока / 100 МОм | |||||
| Рабочая температура и влажность | -10 ℃ ~ + 60 ℃ (см. Кривую снижения мощности) ， 20% ~ 90% относительной влажности | |||||
| Хранить температуру и влажность | -20 ℃ ~ 85 ℃ 0,10% ~ 95% относительной влажности | |||||

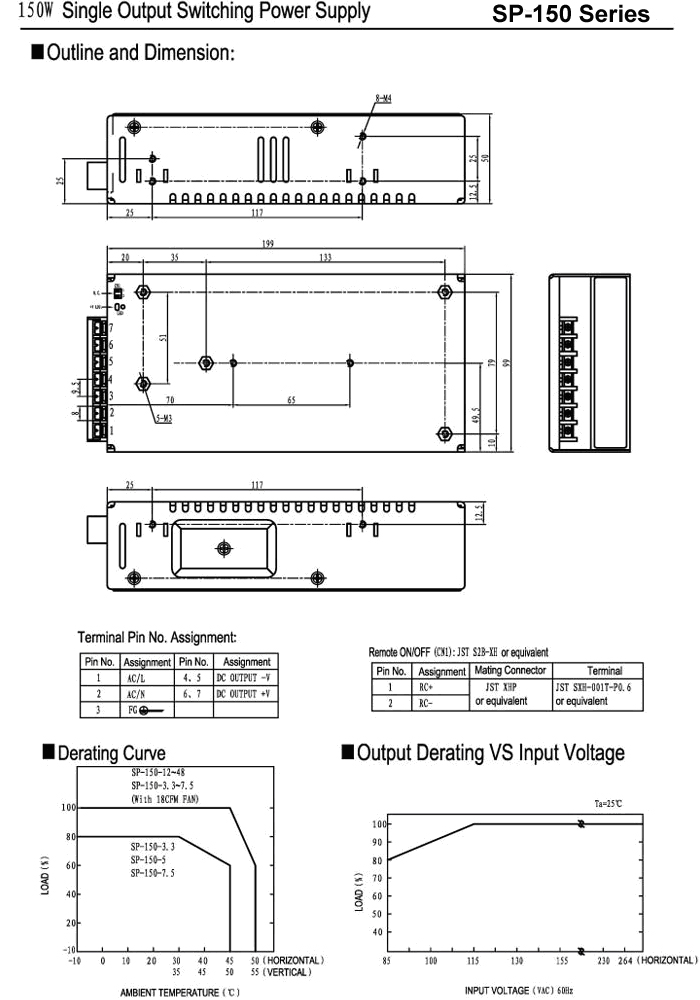

| Габаритный размер | 199 × 98 × 38мм | |||||
| Вес | 0.65Kgs | |||||
| Стандарты безопасности | Утверждено UL1012 TUV EN6050 (IEC950, UL1950) | |||||
| Стандарты ЭМС | CISPR22 (EN55022), IEC801-2,3,4, проверка IEC555-2 | |||||
| Запись: 1. Условия тестирования для вышеуказанного параметра: вход 230 В переменного тока, номинальная нагрузка, относительная влажность 25-70%. Влажность. 2.Error.include ошибка настройки, стабильность линии и стабильность нагрузки. (Примечание: 5). Испытание 3.Wave: принимая двойной провод «A12» для 20MHz, и короткое замыкание конденсатора 0.1UF & 47UF для прерывать. 4. Тест стабильности напряжения на входе: при превышении нагрузки самое низкое напряжение на входе достигает самого высокого напряжения. 5. Тест стабильности нагрузки: нагрузка от 0% до 100%. 6.C2,3,6должен быть сбит с ног. | ||||||
| модель Спецификация | SP-100-5 | SP-100-7.5 | SP-100-12 | SP-100-15 | SP-100-24 | SP-100-48 |
| Выходное напряжение постоянного тока | 5V | 7.5V | 12V | 15V | 24V | 48В |
| Ошибка выходного напряжения (Примечание: 2) | ± 2% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% |
| Номинальный выходной ток | 20А | 13.5A | 8.5 | 6,7а | 4.5A | 2.2A |
| Выходной ток ярости | 0-20A | 0-13.5A | 0-8.5 | 0-6.7A | 0-4.5A | 0-2.2A |
| Волна и шум (Примечание: 3) | 100mVp-р | 125mVp-р | 125mVp-р | 125mVp-р | 150mVp-р | 150mVp-р |
| Стабильность на входе (Примечание: 4) | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Стабильность нагрузки (Примечание: 5) | ± 1% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Выходная мощность постоянного тока | 100W | 101W | 102W | 100.5W | 108W | 105.6W |
| КПД | 76% | 78% | 80% | 81% | 83% | 84% |
| Регулируемый диапазон для напряжения постоянного тока | + 10% | + 10% | + 10% | + 10% | + 10% | + 10% |
| Диапазон входного напряжения переменного тока | 85-132 В перем. Тока / 176 ~ 264 В перем. | |||||
| Входной ток | 2А / 115В 1А / 230А | |||||
| Переменный ток | Ток холодного пуска30А / 115В 60А / 230В | |||||
| Ток утечки | <1мА / 24 | |||||
| Защита от перегрузки | 105% -150% Тип: Foldback: сброс ограничения тока: автоматическое восстановление | |||||
| Защита от перенапряжения | 115% -135 | |||||
| Высокотемпературная защита | ............ | |||||
| Температурный коэффициент | ± 0,03% / ℃ (0-50 ℃) | |||||
| Время нарастания установки | 1s, 30мс, 15мс | |||||
| вибрация | 10-500 Гц, 2G 10 минут, / 1 цикл ， Период в течение 60 минут ， Каждая ось | |||||
| Выдержать напряжение | Вход и выход внутренний: 1,5 кВА, Вход и корпус: 1,5 кВА, Выход и корпус: 0,5 кВА | |||||
| Сопротивление изоляции | Внутренние входы и выходы: Вход и корпус, Выход и корпус: 500 В постоянного тока / 100 МОм | |||||
| Рабочая температура и влажность | -10 ℃ ~ + 60 ℃ (см. Кривую снижения мощности) ， 20% ~ 90% относительной влажности | |||||
| Хранить температуру и влажность | -20 ℃ ~ 85 ℃ 0,10% ~ 95% относительной влажности | |||||
| Габаритный размер | 199 × 98 × 38мм | |||||
| Вес | 0.65Kgs | |||||
| Стандарты безопасности | Утверждено UL1012 TUV EN6050 (IEC950, UL1950) | |||||
| Стандарты ЭМС | CISPR22 (EN55022), IEC801-2,3,4, проверка IEC555-2 | |||||
| Запись: 1. Условия тестирования для вышеуказанного параметра: вход 230 В переменного тока, номинальная нагрузка, относительная влажность 25-70%. Влажность. 2.Error.include ошибка настройки, стабильность линии и стабильность нагрузки. (Примечание: 5). Испытание 3.Wave: принимая двойной провод «A12» для 20MHz, и короткое замыкание конденсатора 0.1UF & 47UF для прерывать. 4. Тест стабильности напряжения на входе: при превышении нагрузки самое низкое напряжение на входе достигает самого высокого напряжения. 5. Тест стабильности нагрузки: нагрузка от 0% до 100%. 6.C2,3,6должен быть сбит с ног. | ||||||
