NDR240-24
Winston

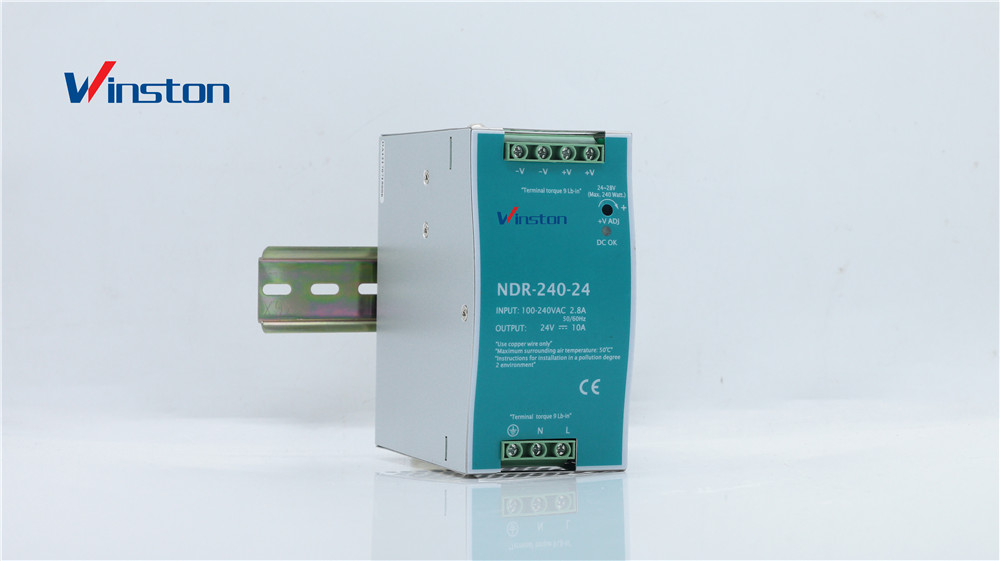

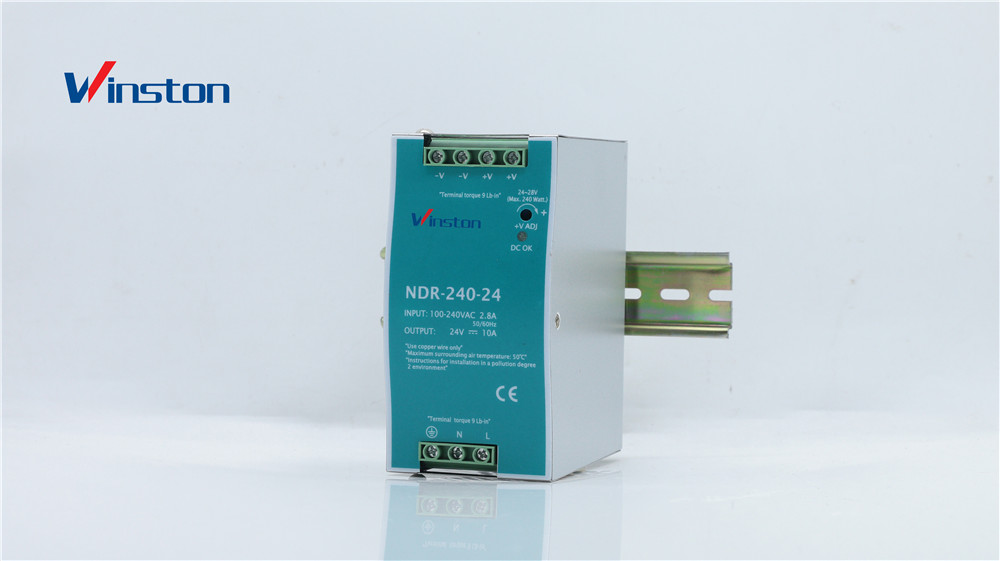

Winston NDR240-24 10А 24В 240Вт Din-рейка импульсный источник питания
Входное напряжение выбирается переключателем
Защита: от короткого замыкания / перегрузки / перенапряжения
Охлаждение воздухом
100% испытание при полной нагрузке
2 года гарантии
| модель | NDR-240-24 | NDR-240-48 | |
| вывод | Выходное напряжение постоянного тока | 24V | 48В |
| Номинальный выходной ток | 10А | 5A | |
| Диапазон выходного тока | 0-10A | 0-5А | |
| Рябь и шум | 150mVp-р | 150mVp-р | |
| Напряжение ADJ, Диапазон | 24-28V | 48-55V | |
| Напряжение допуска | ± 1% | ± 1% | |
| Линия Регулирование | ± 0,5% | ± 0,5% | |
| Регулирование нагрузки | ± 1% | ± 1% | |
| Номинальная мощность | 240W | 240W | |
| Настройка времени нарастания | 1500 мс, 100 мс / 230 В переменного тока 3000 мс, 100 мс / 115 В переменного тока при полной нагрузке | ||
| Hod Up Time (Тип.) | 28 мс / 230 В переменного тока 22 мс / 115 В переменного тока при полной нагрузке | ||
| вход | КПД | 88,50% | 90% |
| Диапазон частот | 47-63Hz | ||
| Коэффициент мощности (тип.) | PF> 0,95 / 115 В переменного тока, PF> 0,95 / 230 В переменного тока при полной нагрузке | ||
| Диапазон входного напряжения переменного тока | 90-264VAC; 127-370VDC | ||
| Входной ток | 2,4 А / 115 В переменного тока 1,3 А / 230 В переменного тока | ||
| Пусковой ток переменного тока (макс.) | Ток холодного запуска: 35A при 230 В переменного тока | ||
| Ток утечки | <1мА / 24 | ||
| защита | Защита от перегрузки | Выходная мощность 105% ~ 130% | |
| Тип: постоянное ограничение тока, | |||
| восстанавливается автоматически после устранения неисправности | |||
| Защита от перенапряжения | 29-33V | 56-65V | |
| Тип защиты: отключить напряжение питания, включить питание для восстановления | |||
| Перегретый | Отключить напряжение O / P, восстанавливается автоматически после устранения неисправности | ||
| Окружающая обстановка | Рабочая температура | -20 ℃ ~ + 70 ℃ (см. Резка снижения производительности) | |
| Рабочая влажность | Относительная влажность 20% ~ 95% без конденсации | ||
| вибрация | Компонент: 10-500 Гц, 2G 10 минут, / 1 цикл, 60 минут каждый вдоль осей X, Y, Z; | ||
| Монтаж: соответствие IEC60068-2-6 | |||
| Temp.Cofficient | ± 0,03% ℃ (0-50 ℃) | ||
| Температура хранения | -40 ℃ ~ + 85 ℃, 10% ~ 95% относительной влажности | ||
| и влажность | |||
| Безопасность и ЭМС | Isolaion Resistance | I / P-O / P, I / P-FG, O / P-FG:> 100 Ом / 500 В постоянного тока / 25 ℃ / 70% относительной влажности | |
| Выдержать напряжение | I / Р-О / Р: 3kVAC, I / P-ФГ: 2kVAC, О / Р-ФГ: 0.5kVAC | ||
| EMC Emision | Соответствие EN55032 (CISPR32), EN61204-3, класс B, EN61000-3-2, -3 | ||
| ЭМС Иммунитет | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024.EN61000-6-2 (EN50082-2) .EN61024-3, уровень тяжелой промышленности | ||
| Стандарты безопасности | UL508, TUV EN60950-1 утвержден | ||
| Стандарты EMC | Встречайте FCC Part 15J Класс проводимости B | ||
| Другой | соединение | I / Р: 3poles, O / P: 4poles | |
| (винтовой зажим Din) | |||
| Среднее время безотказной работы | 230,2 К мин. MIL-HDBK-217F (25 ℃) | ||
| Габаритный размер | 63 * 125,2 * 113.5mm | ||
| Вес | 1кг | ||

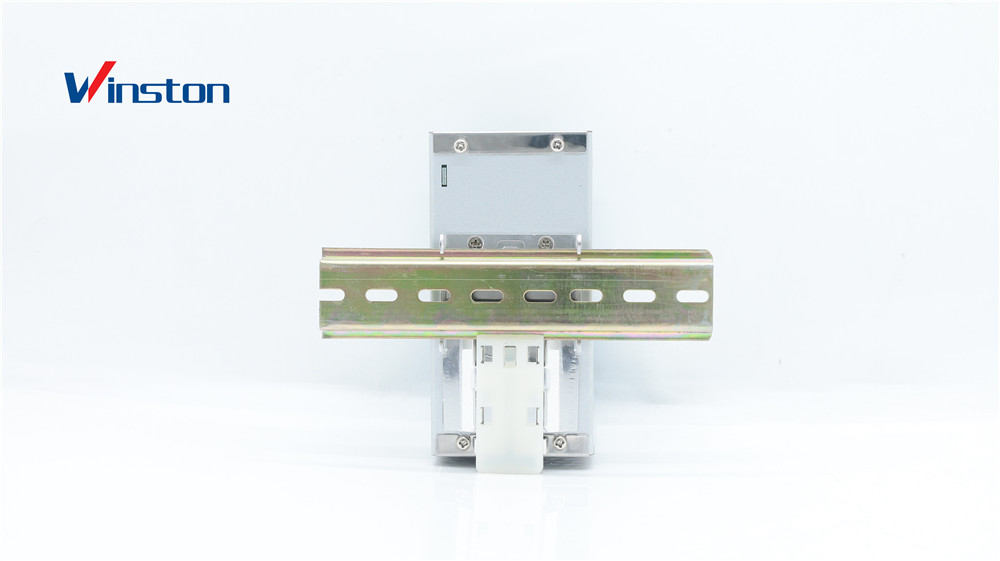

| Запись | 1. Может быть установлен на DIN-рейку TS-35 / 7,5 или 15 | ||
| 2. 100% испытание при полной нагрузке | |||
| 3. Встроенная активная функция PFC (NDR-240/480) | |||
