NDR150-24
Winston

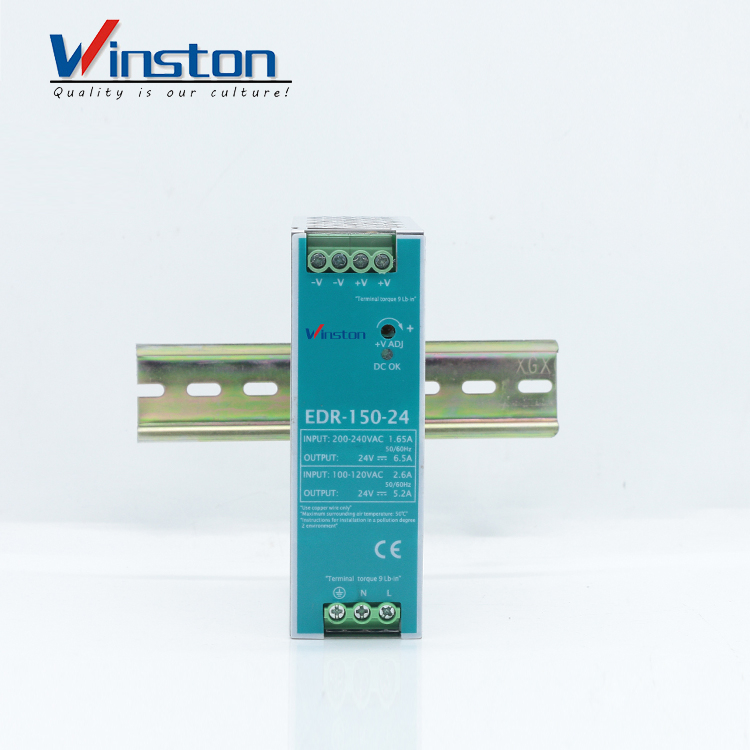

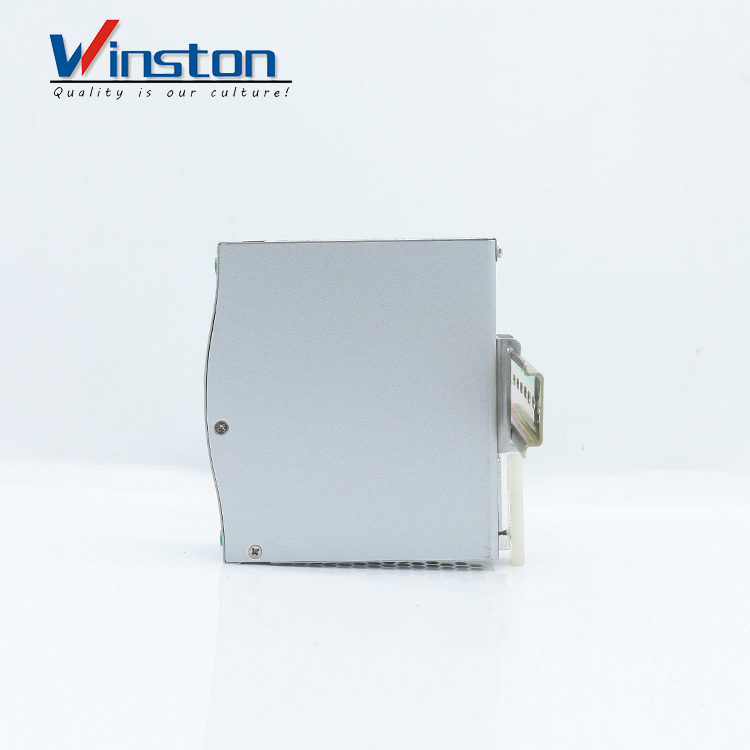

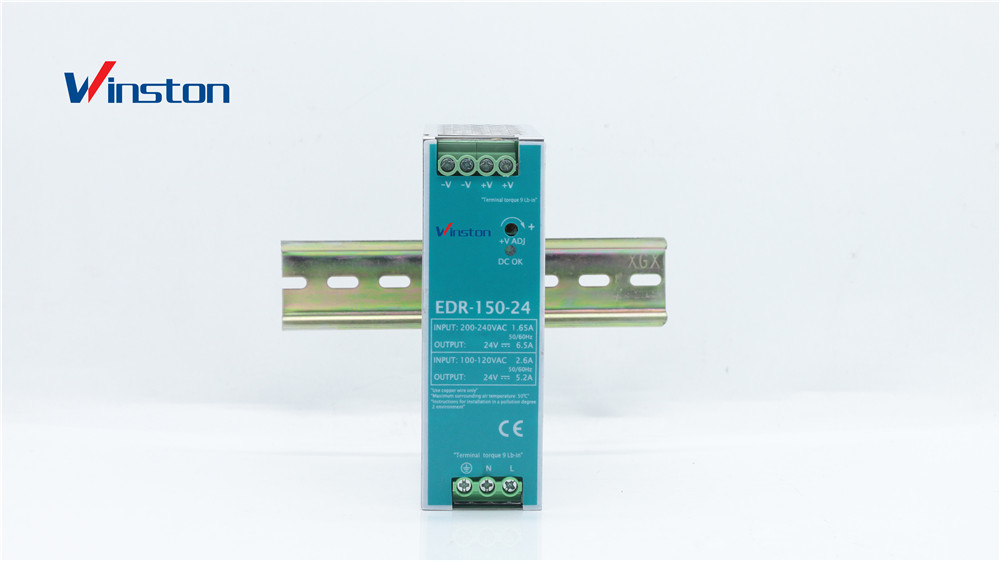

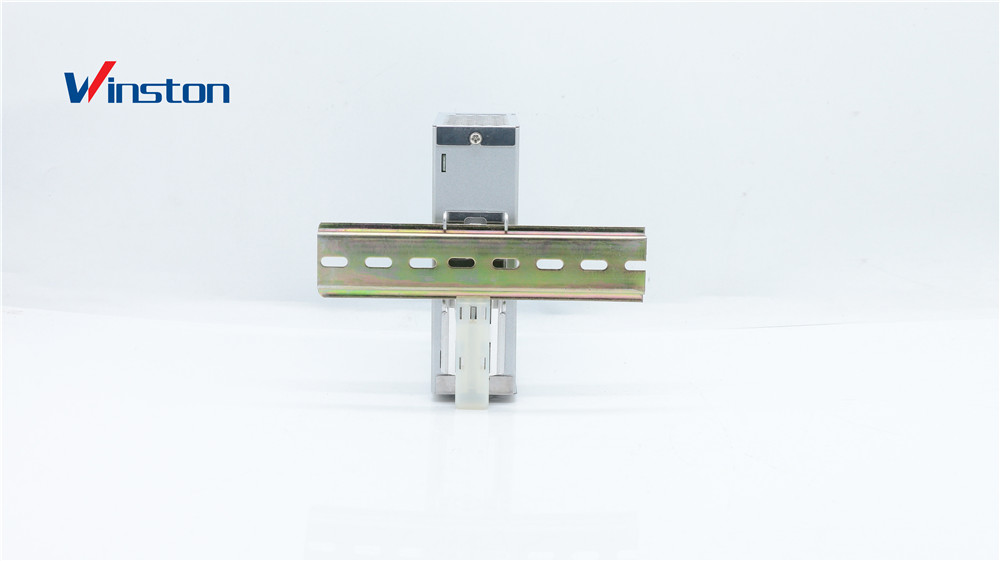

Winston NDR150-24 Импульсный источник питания с одним выходом 24 В 150 Вт
Универсальный вход переменного тока / полный диапазон
Защита: от короткого замыкания / перегрузки / перенапряжения / перегрева
Охлаждение свободной конвекцией воздуха
Может быть (промышленное контрольное оборудование) в списке
EN61000-6-2 (EN50082-2) уровень промышленной невосприимчивости
100% испытание при полной нагрузке
Бюджетный
2 года гарантии
| Модель / Спецификация | EDR-150-24 | |
| ВЫВОД | Напряжение постоянного тока | 24V |
| Номинальный ток | 6,5 А / 230 В переменного тока 5,2 А / 115 В переменного тока | |
| Текущий диапазон | 0 ~ 6,5 А / 230 В переменного тока 0 ~ 5,2 А / 115 В переменного тока | |
| Номинальная мощность | 156 Вт / 230 В переменного тока 125 Вт / 115 В переменного тока | |
| Пульсация и шум | 150mVp-р | |
| (Макс) Примечание 2 | ||
| Напряжение ADJ. Спектр | 24 ~ 28 В | |
| Напряжение Допуск Примечание 3 | ± 1,0% | |
| Линия Регулирование | ± 0,5% | |
| Регулирование нагрузки | ± 1,0% | |
| Настройка, Время нарастания | 1500 мс, 60 мс / 230 В переменного тока | |
| 3000 мс, 60 мс / 115 В переменного тока при полной нагрузке | ||
| Время удержания (тип.) | 16 мс / 230 В 10 мс / 115 В переменного тока при полной нагрузке | |
| ВХОД | Диапазон напряжения | 90 ~ 264 В ~ 127 ~ 370 В = |
| (Операция ввода постоянного тока возможна при подключении AC / L (+), AC / N (-) | ||
| Диапазон частот | 47-63Hz | |
| Эффективность (Тип.) | 87,00% | |
| Переменный ток (тип.) | 2.6A / 115VAC 1.7A / 230VAC | |
| Пусковой ток (тип.) | 20A / 115VAC 35A / 230VAC | |
| Ток утечки | <1мА / 24 | |
| ЗАЩИТА | перегрузка | 105 ~ 130% номинальной выходной мощности |
| Тип защиты: постоянное ограничение тока, | ||
| восстанавливается автоматически после устранения неисправности / 230 В переменного тока | ||
| Перенапряжения | 29 ~ 33 В | |
| Тип защиты: Отключить напряжение O / P, включите, чтобы восстановить | ||
| Перегретый | Отключить напряжение питания, включить питание для восстановления | |
| ENVIREMENT | Рабочая температура | `-20 ℃ ~ + 60 ℃ (см. Вывод \" Кривая снижения характеристик \") |
| Рабочая влажность | Относительная влажность 20% ~ 95% без конденсации | |
| Температура хранения | `-40 ℃ ~ + 85 ℃, 10 ~ 95% относительной влажности | |
| и влажность | ||
| Температура Коэффициент | ± 0,03% / ° С (0 ~ 50 ° С) | |
| вибрация | Компонент: 10 ~ 500 Гц, 2G 10 минут / 1 цикл, 60 минут. | |
| Каждый по осям X, Y, Z; Монтаж; Соответствие IEC60068-2-6 | ||
| БЕЗОПАСНОСТЬ И ЭМС | Стандарты безопасности | U508, одобрен TUV EN60950-1 (соответствует EN60204-1) |
| (Примечание 4) | Выдержать напряжение | I / P-O / P; 3KVAC I / P-FG; 2KVAC I / P-FG; 0.5KVAC |
| Сопротивление изоляции | I / P-O / P, I / P-FG, O / P-FG;> 100 М Ом / 500 В постоянного тока / 25 ℃ / 70% относительной влажности | |
| ЭМС Эмиссия | Соответствие EN55022 (CISPR22) Класс A, | |
| EN61000-3-2, класс A (≤80% нагрузки), EN61000-3-3 | ||
| ЭМС Иммунитет | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, | |
| EN61000-6-2 (EN50082-2), уровень тяжелой промышленности, критерии A | ||
| ДРУГАЯ | Среднее время безотказной работы | 472,5 тыс. Часов мин. MIL-HDBK-217F (25 ° C) |
| измерение | 40 * 125,2 * 113,5 мм (Ш * В * Д) | |
| упаковка | 0,6кг; 20pcs / 13кг / 1.16CUFT | |
