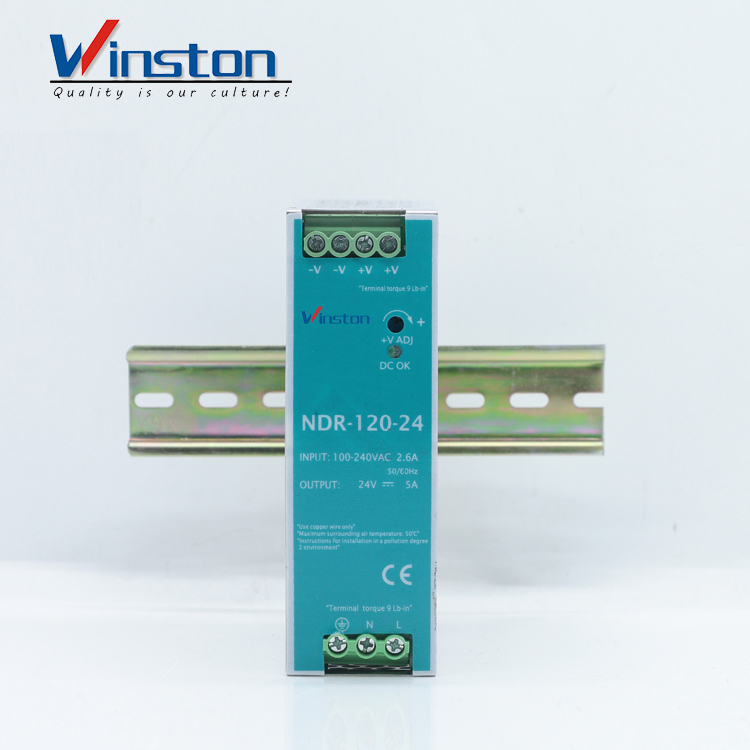

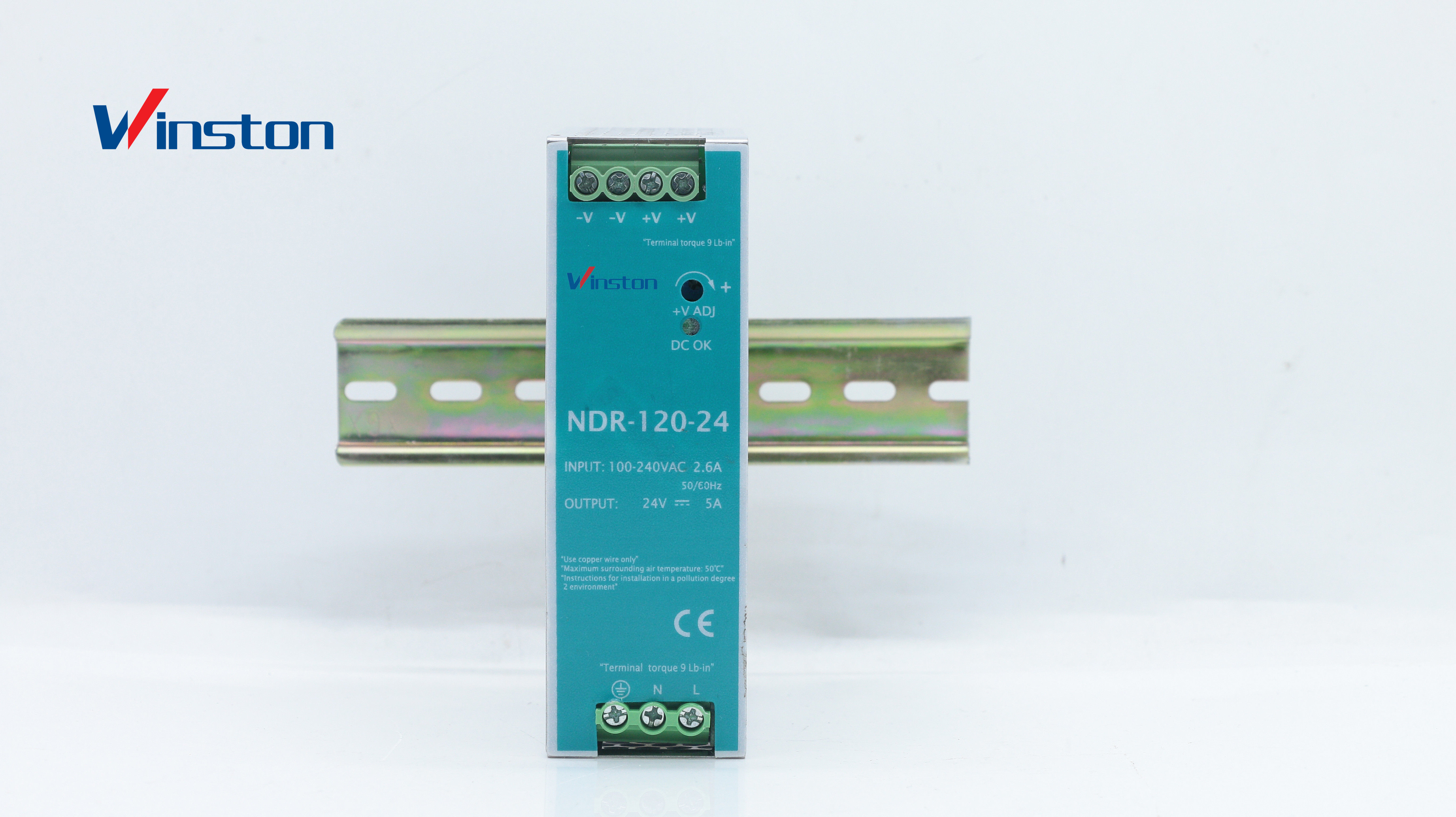

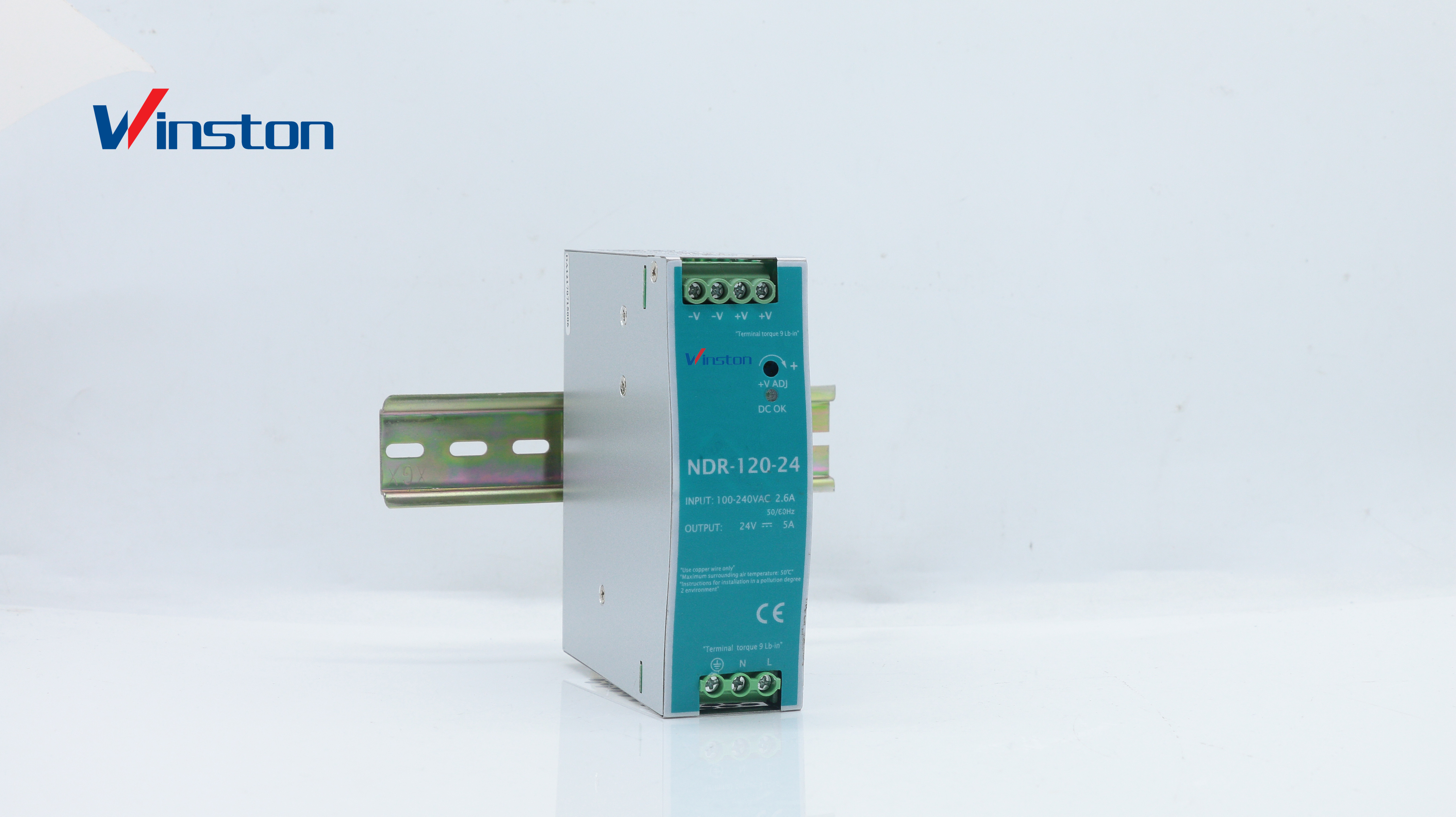

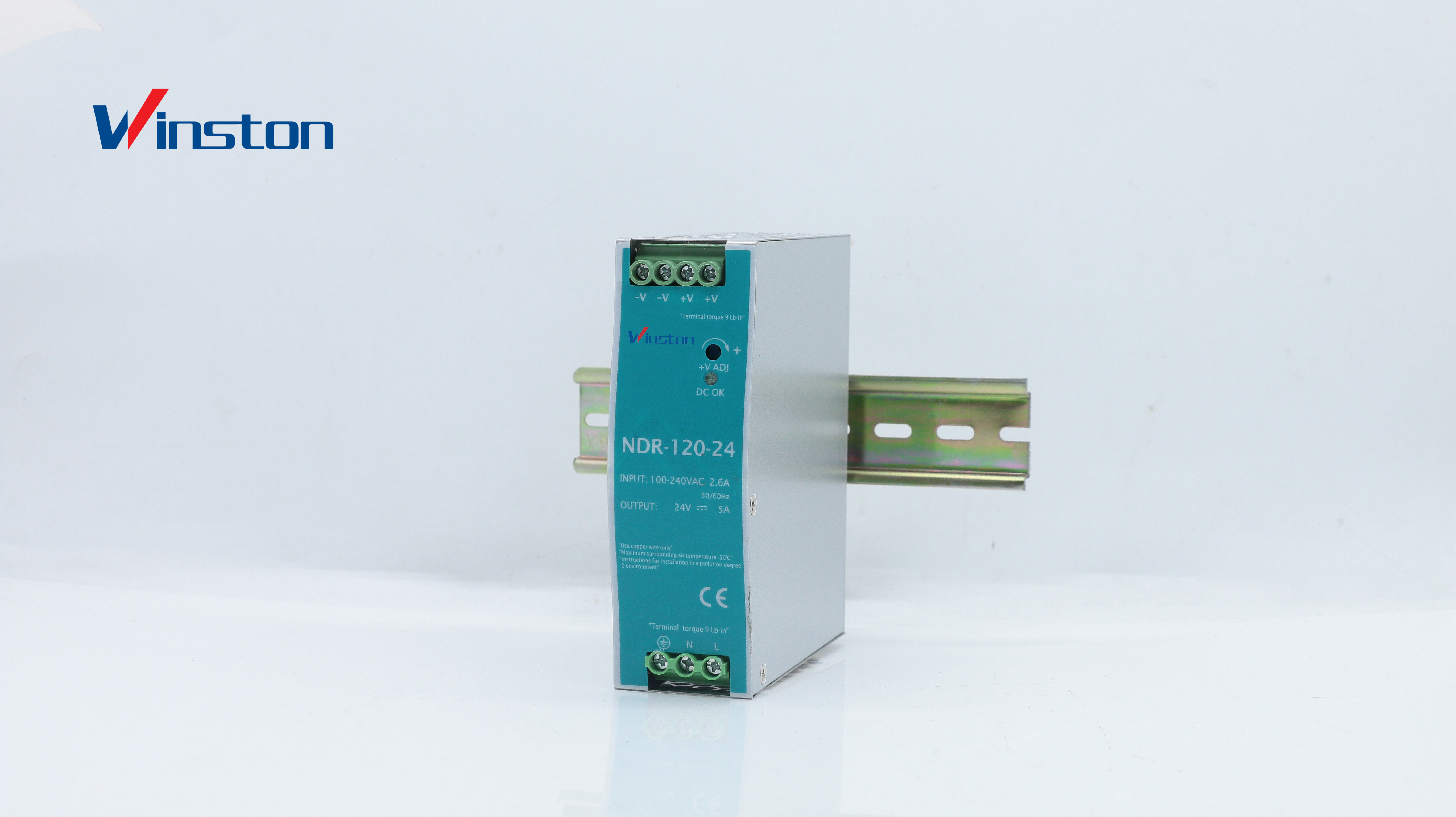

Winston NDR120-24 Промышленное использование Dc 120W 24V 5A Single Switch Источник питания

ВЫВОД

DC VOLTAGE

12V

24V

48В

ТЕКУЩИЙ ТЕКУЩИЙ

10А

5A

2.5A

ТЕКУЩИЙ ДИАПАЗОН

0 ~ 10A

0 ~ 5A

0 ~ 2.5A

Номинальная мощность

120W

120W

120W

Пульсация и шум

100mVp-р

120mVp-р

150mVp-р

НАПРЯЖЕНИЕ ADJ. СПЕКТР

12 ~ 14V

24 ~ 48V

48 ~ 55V

НАПРЯЖЕНИЕ ТОЛЕРАНТНОСТЬ

± 2,0%

± 1,0%

± 1,0%

ЛИНИЯ РЕГУЛИРОВАНИЯ

± 0,5%

± 0,5%

± 0,5%

РЕГУЛИРОВАНИЕ НАГРУЗКИ

± 1,0%

± 1,0%

± 1,0%

SETUP, RISE TIME

1200 мс, 60 мс / 230 В переменного тока, 2500 мс, 60 мс / 115 В переменного тока при полной нагрузке

Задержать время

16 мс / 230 В переменного тока, 10 мс / 115 В переменного тока при полной нагрузке

ВХОД

ДИАПАЗОН НАПРЯЖЕНИЯ

90 ~ 264 В ~ 127 ~ 370 В =

[Работа входа постоянного тока возможна при подключении AC / L (+), AC / N (-)]

ДИАПАЗОН ЧАСТОТ

47 ~ 63Hz

ЭФФЕКТИВНОСТЬ

85,50%

88%

89%

AC CURRENT

2,25 А / 115 В переменного тока 1,3 А / 230 В переменного тока

ПУСКОВОЙ ТОК

20A / 115VAC 35A / 230VAC

ТОК УТЕЧКИ

<1MA / 240В

ЗАЩИТА

OVRELOAD

105 ~ 130% номинальной выходной мощности

Тип защиты: постоянное ограничение тока,

восстанавливается автоматически после устранения неисправности

НАД НАПРЯЖЕНИЕМ

14 ~ 17V

29 ~ 33V

56 ~ 65V

Тип защиты: Отключить напряжение O / P, включите, чтобы восстановить

ПЕРЕГРЕТЫЙ

Тип защиты: Отключить напряжение O / P, включите, чтобы восстановить

ОКРУЖАЮЩАЯ ОБСТАНОВКА

РАБОЧИЙ ТЕМП

-20 ~ + 70 ° C (см. «Кривая снижения характеристик»)

РАБОЧАЯ ВЛАЖНОСТЬ

20 ~ 95% относительной влажности без конденсации

ХРАНЕНИЕ ТЕМП., ВЛАЖНОСТЬ

-40 ~ + 85 ℃, 10 ~ 95% относительной влажности

TEMP.COFFICIENT

± 0,03%, ℃ (0-50 ℃)

Вибрационный

Компонент: 10 ~ 500 Гц, 2G 10 минут / 1 цикл, 60 минут, каждый по осям X, Y, Z;

Монтажное соответствие IEC60068-2-6

БЕЗОПАСНОСТЬ И ЭМС

СТАНДАРТЫ БЕЗОПАСНОСТИ

UI508, TUV EN60950-1 утвержден

ВЫДЕРЖАТЬ НАПРЯЖЕНИЕ

I / P-O / P 3KVAC I / P-FG 2KVAC O / P-FG 0.5KVAC

СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ

I / P-O / P I / P-FG, O / P-FG> 100 мОм / 500 В постоянного тока / 25 ° C / 70% относительной влажности

EMC EMISSION

Соответствие EN55022, EN 61204-3 ClassB, EN61000-3-2

EMC IMMUNITY

Соответствие EN 61000-4-2,3,4,5,6,8,11 EN55024, EN61000-6-2 (EN50082-2), EN1204-3, уровень тяжелой промышленности, критерии A

ДРУГАЯ

Среднее время безотказной работы

456,3 К, часы мин. MIL-HDBK-247 градусов по Фаренгейту

ИЗМЕРЕНИЕ

40 * 125,2 * 113.5mm (Ш * В * Г)

УПАКОВКИ

0,6кг. 20pcs / 13кг / 1.16CUFT

НОТА

1. Все параметры, не упомянутые специально, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и 25 ° С от температуры окружающей среды.

2. Пульсации и шум измеряются на полосе шириной 20 МГц с использованием 12-дюймовой витой пары, которая заканчивается параллельным конденсатором 0,1 мкФ и 47 мкФ.

3. Допуск, включает установленный допуск, регулировку линии и регулировку нагрузки

4. Блок питания считается компонентом, который будет установлен в окончательном оборудовании. Окончательное оборудование должно быть еще раз подтверждено, что оно по-прежнему соответствует директивам EMC.

5. Монтажные зазоры 40 мм сверху, 20 мм снизу, 5 мм слева и справа рекомендуются при постоянной загрузке с полной мощностью. если соседний
