SD-25W
Winston
| модель | SD-25A-5 | SD-25B-5 | SD-25C-5 | SD-25A-12 | SD-25B-12 | SD-15C-12 | SD-25A-24 | SD-25B-24 | SD-25C-24 |
| Напряжение постоянного тока | 5V | 12V | 24V | ||||||
| Номинальный ток | 5A | 2.1A | 1.1A | ||||||
| Текущий диапазон | 0 - 5А | 0 - 2,1А | 0 - 1.1A | ||||||
| Номинальная мощность | 25W | 25W | 25W | ||||||
| Волна и шум | 100mVp-р | 120mVp-р | 150mVp-р | ||||||
| Напряжение ADJ. Спектр | 4,5 - 5,5 В постоянного тока | 11 - 16 В постоянного тока | 23 - 30 В постоянного тока | ||||||
| Допуск напряжения | ± 2,0% | ± 1,0% | ± 1,0% | ||||||
| Линия Регулирование | ± 0,5% | ± 0.3% | ± 0,2% | ||||||
| Регулирование нагрузки | ± 0,5% | ± 0.3% | ± 0,2% | ||||||
| Постоянный ток | 3.2A / 12VDC | 1.6A / 24VDC | 0.8A / 48VDC | ||||||
| КПД | 71% | 72% | 74% | 72% | 75% | 78% | 75% | 78% | 81% |
| Диапазон напряжения | A: 9,2 - 18 В постоянного тока B: 18 - 36 В постоянного тока C: 36-72 В постоянного тока | ||||||||
| Настройка, подъем, время удержания | 2,5 с, 50 мс, при полной нагрузке | ||||||||
| перегрузка | 105 ~ 150% номинальной выходной мощности | ||||||||
| Тип защиты: Откинуть ограничение тока, восстанавливается автоматически после неисправность устранена | |||||||||
| Перенапряжения | 5,75 ~ 6,75 В / 10% нагрузки | 16,8 ~ 20 В / 10% нагрузки | 31,5 ~ 37,5 В / 10% нагрузки | ||||||
| Тип защиты: режим сбоя, восстанавливается автоматически после сбоя устранен | |||||||||
| Рабочая темп. | -10 ~ + 60ºC (см. Кривую снижения выходной нагрузки) | ||||||||
| Рабочая влажность | 20 ~ 90% относительной влажности без конденсации | ||||||||
| Температура хранения., Влажность | -20 ~ + 85º C, относительная влажность 10 ~ 95% | ||||||||
| Температура Коэффициент | ± 0,03% / ºC (0 ~ 50º C) | ||||||||
| вибрация | 10 ~ 500 Гц, 2G 10 мин. / 1 цикл, 60 мин. каждый по осям X, Y, Z | ||||||||
| Стандарты безопасности | Дизайн относится к LVD | ||||||||
| Выдержать напряжение | I / P-O / P: 2KVAC I / P-FG: 1KVAC O / P-FG: 0.5KVAC | ||||||||
| Сопротивление изоляции | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока | ||||||||
| EMI Conduction & излучения | Конструкция относится к EN55022 (CISPR22) КЛАССА B | ||||||||
| EMS Иммунитет | Конструкция относится к EN61000-4-2, 3, 4, 6, 8; ENV50204, EN55024, свет отраслевой уровень, критерии А | ||||||||
| измерение | 99 * 97 * 36 мм (Д * Ш * В) | ||||||||
| упаковка | 0.38kg; 45pcs / 17.8Kg / 0.9CUFT | ||||||||

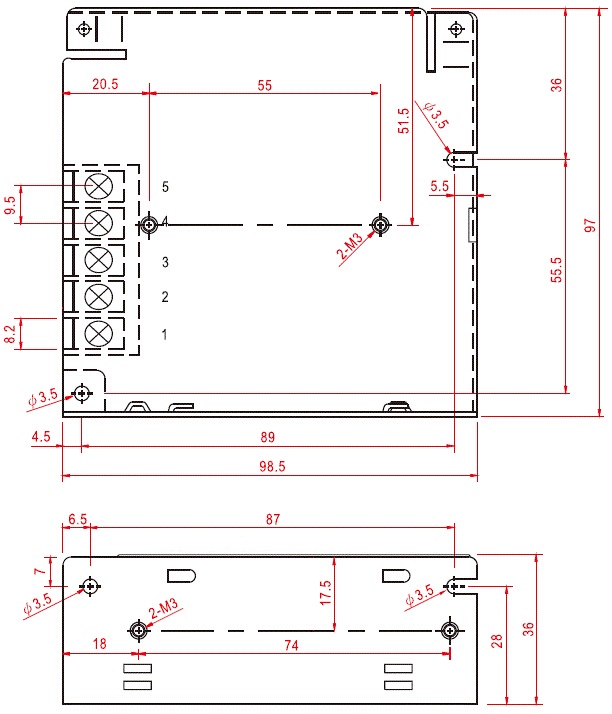

Размеры:
