| Количество: | |
|---|---|

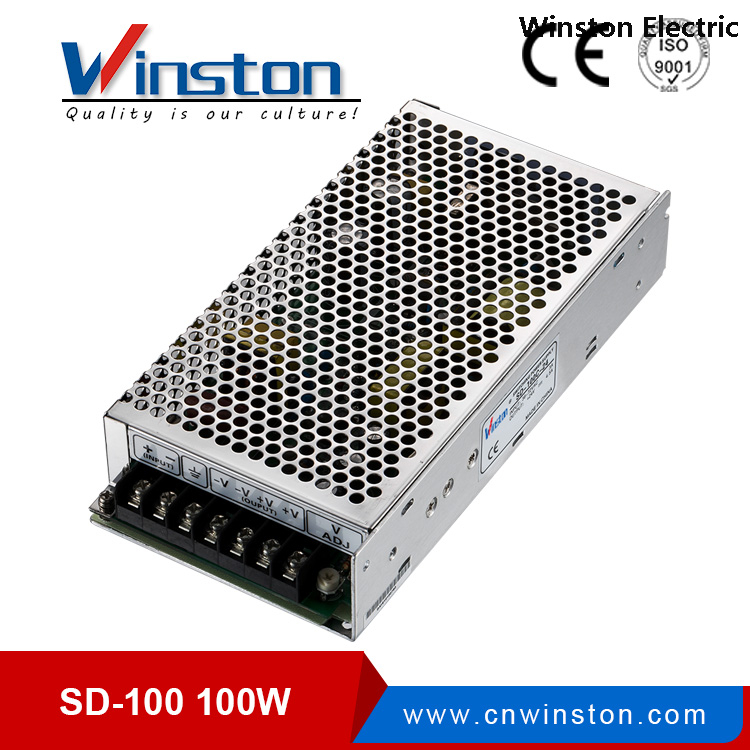

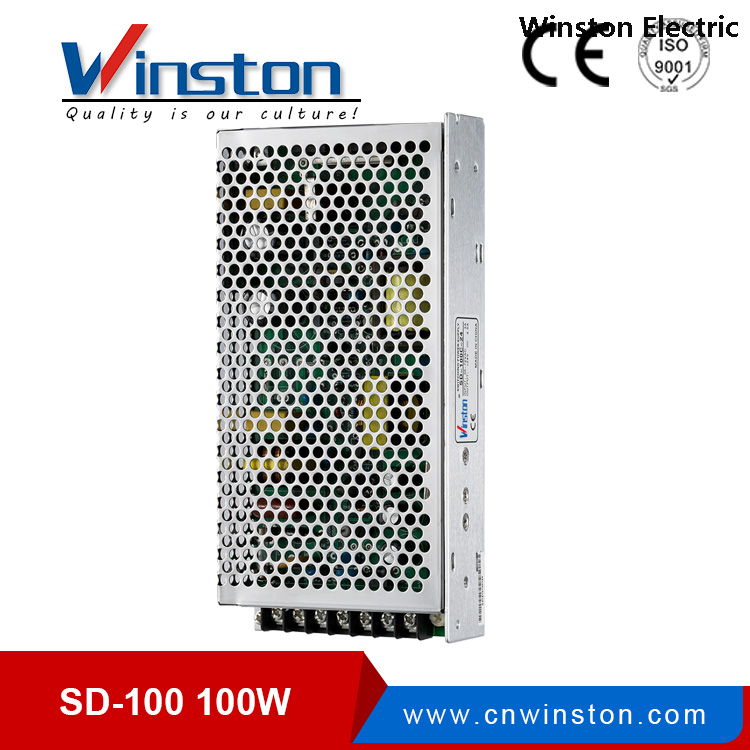

SD-100
Winston
8504401990
SD-100
CE
Winston / OEM
Сделано в Китае
Стандартная коробка экспорта
PCS
10
3-7дней
| ВЫВОД | |||||||||||||||
| модель | SD-100A-5 | SD-100C-5 | SD-100D-5 | SD-100B-12 | SD-100C-12 | SD-100D-12 | SD-100B-24 | SD-100C-24 | SD-100D-24 | SD-100B-48 | SD-100C-48 | SD-100D-48 | |||
| Напряжение постоянного тока | 5V | 12V | 24V | 48В | |||||||||||
| Номинальный ток | 20А | 8.5A | 4.2A | 2.1A | |||||||||||
| Текущий диапазон | 0 ~ 20A | 0 ~ 8.5A | 0 ~ 4.2A | 0-2.1A | |||||||||||
| Номинальная мощность | 100W | 102W | 100.8W | 100.8W | |||||||||||
| Пульсация и шум | 100mVp-р | 120mVp-р | 150mVp-р | 150mVp-р | |||||||||||
| Напряжение Adj. Спектр | 4,5 ~ 5.5VDC | 11 ~ 16VDC | 23 ~ 30VDC | 43.2-52.8VDC | |||||||||||
| Допуск напряжения | ± 2,0% | ± 1,0% | ± 1,0% | ± 1,0% | |||||||||||
| Линия Регулирование | ± 0,5% | ± 0,3% | ± 0,2% | ± 0,2% | |||||||||||
| Регулирование нагрузки | ± 0,5% | ± 0,3% | ± 0,2% | ± 0,2% | |||||||||||
| Настройка, Время нарастания | 2 с, 50 мс (только режим D) при полной нагрузке | ||||||||||||||
| Задержать время | 20 мс (только режим D) при полной нагрузке | ||||||||||||||
| ВХОД | |||||||||||||||
| Диапазон напряжения | A: 9,2 ~ 18 В постоянного тока B: 19 ~ 36 В постоянного тока C: 36 ~ 72 В постоянного тока D: 72 ~ 144 В постоянного тока или 85 ~ 132 В переменного тока | ||||||||||||||
| КПД | 74% | 75% | 76% | 75% | 77% | 80% | 78% | 81% | 83% | 78% | 81% | 83% | |||
| Постоянный ток | 4.8а / 24V | 2.4A / 48V | 1.8A / 96V | 4.8а / 24V | 2.4A / 48V | 1.8A / 96V | 4.8а / 24V | 2.4A / 48V | 1.8A / 96V | 4.8а / 24V | 2.4A / 48V | 1.8A / 96V | |||
| Пусковой ток | D: 18A / 96VDC | ||||||||||||||
| Ток утечки | <0.75mA / 120VAC (SD-100D) | ||||||||||||||
| ЗАЩИТА | |||||||||||||||
| Перегрузка | 105 ~ 135% номинальной выходной мощности | ||||||||||||||
| Тип защиты: режим сбоя, восстанавливается автоматически после устранения неисправности | |||||||||||||||
| Перенапряжения | 5.75 ~ 6.75V / 10% нагрузки | 16.8 ~ 20V / 10% нагрузки | 31.5 ~ 37.5V / 10% нагрузки | 60.2-79.2 / 10% нагрузки | |||||||||||
| Тип защиты: режим сбоя, восстанавливается автоматически после устранения неисправности | |||||||||||||||
| ОКРУЖАЮЩАЯ ОБСТАНОВКА | |||||||||||||||
| Рабочая темп. | -10 ~ + 60 ℃ (см. «Кривая снижения характеристик») | ||||||||||||||
| Рабочая влажность | 20 ~ 90% относительной влажности без конденсации | ||||||||||||||
| Температура хранения., Влажность | -20 ~ + 85 ℃, 10 ~ 95% относительной влажности | ||||||||||||||
| Temp.Coefficient | ± 0,03% / ℃ (0 ~ 50 ℃) | ||||||||||||||
| вибрация | 10 ~ 500 Гц, 2G 10 мин. / 1 цикл, 60 мин. Каждый по осям X, Y, Z | ||||||||||||||
| БЕЗОПАСНОСТЬ И ЭМС | |||||||||||||||
| Стандарты безопасности | IEC60950-1CB, одобренный TUV (только для типа D) | ||||||||||||||
| Выдержать напряжение | I / P-O / P: 1,5 кВА, I / P-FG: 2,0 кВА, O / P-FG: 0,5 кВА, | ||||||||||||||
| Сопротивление изоляции | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока / 25 ℃ / 70% относительной влажности | ||||||||||||||
| ЭМС Эмиссия | Соответствие EN55022 (CISPR22) Класс B | ||||||||||||||
| ЭМС Иммунитет | Соответствие EN61000-4-2,3,4,6,8, уровень легкой промышленности, критерии A | ||||||||||||||
| ДРУГАЯ | |||||||||||||||
| измерение | 199 * 98 * 38мм (L * W * H) | ||||||||||||||
| Вес | 0.55kg | ||||||||||||||
| упаковка | 30pcs / 16.5Kg | ||||||||||||||
