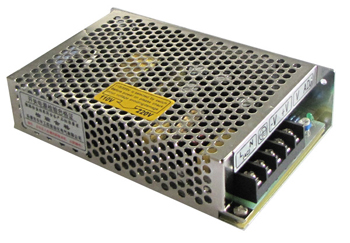

S-75 Импульсный источник питания с одним выходом





Модель	S-75-5	S-75-12	S-75-15	S-75-24
Спецификация
Напряжение тока выхода DC	5V	12V	15V	24V
Ряд напряжения тока выхода (примечание: 2)	±2%	±1%	±1%	±1%
Течение требуемой производительности	12A	6A	5A	3.2A
Ряд течения выхода	0-12A	0-6A	0-5A	0-3.2A
Волна и шум (примечание: 3)	75mVp-p	100mVp-p	100mVp-p	100mVp-p
Стабилность входа (примечание: 4)	±0.5%	±0.5%	±0.5%	±0.5%
Стабилность нагрузки (примечание: 5)	±1%	±0.5%	±0.5%	±0.5%
Сила выхода DC	60W	75W	75W	76.8W
Эффективность (Typ.)	71%	78%	78%	82%
Регулируемый ряд для напряжения тока DC	+10, - 5%	±10%	±10%	±10%
Ряд ввода напряжения AC	85~264VAC 47~63Hz; 120~370VDC
Течение входного сигнала	1.6A/115V 0.8A/230V
Течение Inrush AC	Холодн-начните в настоящее время 18A/115V 36A/230V
Течение утечки	﹤3.5 mA/240VAC
Перегрузка	Тип 105%~150%: pulsing переустановленное выключение икоты: автоматическое спасение
Предохранение от перенапряжения	105%-135%
Высоковольтное предохранение	......
Коэффициент Temp	±0.03%/℃ (0-50℃)
Установка, подъем, задерживает время	200ms, 100ms, 30ms на максимальной допускаемая нагрузке
Вибрация	10~500Hz, 2G 10min, /1cycle, период для 60min, каждого axes
Напряжение тока Withstand	Входной сигнал и выход intemal: 1.5KvAC, входной сигнал и приложение: выход 1.5KvAC и приложение: 0.5KvAC
Сопротивление изоляции	Входной сигнал и выход intemal, входной сигнал и приложение, выход и приложение: 500VDC/100MΩ
Работая temp., влажность	-10℃~+60℃ (см. выход derating кривый), 20%~90%RH
Temp хранения., влажность	-20℃~+85℃.10%~95%RH
Размер	157×97×38mm (L*W*H)
Вес	0.5Kgs
Нормы бесопасности	Требование к 1012 UL встречи (не примениться для метки)
Стандарты EMC	FCC встречи РАЗДЕЛЯЕТ тип b кондукции 15J
Примечание: условие испытаний 1.The для paramenter вышеуказанного является следующим: 230 ВПТ входного сигнала, номинальной нагрузки, 25 Rh ℃ 70%, температуры.
2.Error.include стабилность установки error.line и стабилность нагрузки. (Примечание: 5)
испытание 3.Wave: принимающ двойной short-circuit провода «A12» для 20MHz, и конденсатора 0.1UF&0.47UF для прерывать
испытание стабилности напряжения тока 4.Intel: когда находит над нагрузкой, самое низкое напряжение тока входа до самого высокого напряжения тока.
испытание стабилности 5.Load: Нагрузка от от 0% до 100%.
