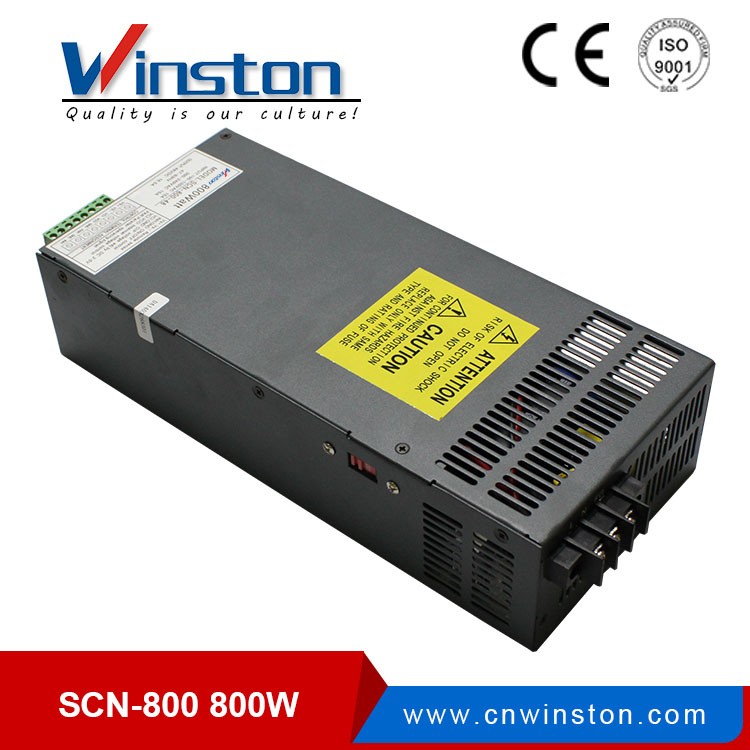

SCN-800 серии 12В 24В 48В
Winston
MODEL | SCN-800-12 | SCN-800-24 | SCN-800-36 | SCN-800-48 |
DC VOLTAGE | 12V | 24V | 36V | 48В |
ТЕКУЩИЙ ДИАПАЗОН | 0 ~ 66А | 0 ~ 33А | 0 ~ 22А | 0 ~ 17А |
ЭФФЕКТИВНОСТЬ | 80% | 85% | 86% | 87% |
ВОЛНА И ШУМ | 150mVp-р | 180mVp-р | 180mVp-р | 240mVp-р |
| РЕГУЛИРУЕМЫЙ ДИАПАЗОН ДЛЯ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА | ± 10% | ± 10% | ± 10% | ± 10% |
ЛИНИЯ РЕГУЛИРОВАНИЯ | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
РЕГУЛИРОВАНИЕ НАГРУЗКИ | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
НАСТРОЙКА, ВЕРНУТЬ ВРЕМЯ ОЖИДАНИЯ | 2000 мс, 50 мс, 20 мс / 230 В переменного тока при полной нагрузке | |||
ДИАПАЗОН НАПРЯЖЕНИЯ | 90 ~ 132 В переменного тока / 180-264 В переменного тока с помощью переключателя 254 ~ 370 В постоянного тока | |||
ДИАПАЗОН ЧАСТОТ | 47 ~ 63 Гц | |||
ТОК ВЛИЯНИЯ | Ток холодного пуска 45A / 230VAC | |||
РАБОЧИЙ ТЕМП. | -10 ~ + 50ºC | |||
ЗАЩИТА ОТ ПЕРЕГРУЗКИ | 105% -135% отключить выход, автоматическое восстановление | |||
ЗАЩИТА ОТ НАПРЯЖЕНИЯ | 115% -140%, чтобы уменьшить напряжение O / P, включите снова, чтобы восстановить | |||
ВЫДЕРЖАТЬ НАПРЯЖЕНИЕ | I / P-O / P: 1,5 кВ I / P-FG: 1,5 кВ O / P-FG: 0,5 кВ 1 минута | |||
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ | I / P-O / P, I / P-FG, O / P-FG: 500 В постоянного тока / 100 м Ом | |||
ИЗМЕРЕНИЕ | 291 * 132 * 68 мм (Д * Ш * В) | |||
WERIGHT | 2.65kg | |||
УПАКОВКИ | 37,5 * 31 * 25.5cm / 6 шт / 16кг | |||
| 1. Все параметры, не упомянутые специально, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ° C. 2. Пульсации и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары, которая заканчивается параллельным конденсатором 0,1 мкФ и 47 мкФ. 3. Допуск: включает установленный допуск, регулировку линии и режим нагрузки | ||||
