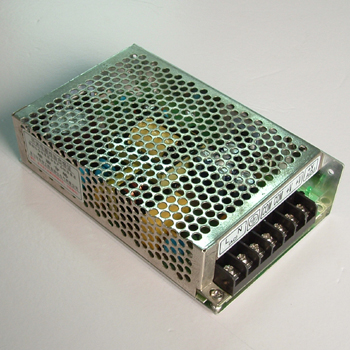

S-60
Winston
Сделано в Китае
Стандартная коробка экспорта
PCS
10
3-7дней
1
T / T
Модель | S-60-5 | S-60-12 | S-60-15 | S-60-24 |
---|---|---|---|---|
Спецификация | ||||
Напряжение тока выхода DC | 5V | 12V | 15V | 24V |
Ошибка напряжения тока выхода (примечание: 2) | ±2% | ±1% | ±1% | ±1% |
Течение требуемой производительности | 12A | 5A | 4A | 2.5A |
Раж течения выхода | 0-12A | 0-5A | 0-4A | 0-2.5A |
Волна и шум (примечание: 3) | 120mVp-p | 120mVp-p | 150mVp-p | 150mVp-p |
Стабилность входа (примечание: 4) | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
Stablity нагрузки (примечание: 5) | ±1% | ±0.5% | ±0.5% | ±0.5% |
Сила выхода DC | 60W | 60W | 60W | 40W |
Эффективность | 72% | 76% | 77% | 79% |
Регулируемый ряд для напряжения тока DC | +10, - 5% | +10% | +10% | +10% |
Ряд ввода напряжения AC | 85-264VAC 47-63Hz; 120-370VDC | |||
Течение входного сигнала | 2A/115V 60A/230V | |||
Течение AC INnrush | Холодн-начните в настоящее время 30A/115V 60A/230V | |||
Течение утечки | <3.5mA/240VAC | |||
Proctection перегрузки | 105%~150% Tpye: pulsing выключение hiccp переустановило: автоматическое спасение | |||
Предохранение от перенапряжения | 115%~135% | |||
Высокотемпературное предохранение | ............ | |||
Коэффициент температуры | ±0.03%/℃ (0~50%) | |||
Подъем установки задерживает время | 100%ms, 50ms, 10ms/115V 300ms, 50ms, 80ms/230VAC | |||
Вибрация | 10-500HZ, 2G 10min, /1cycle, период для 60min, каждого axes | |||
Напряжение тока Withstand | Входной сигнал и выход внутренне: 1.5KVAC, входной сигнал и приложение: 1.5KVAC, выход и приложение: 0.5KVAC | |||
Сопротивление изоляции | Входной сигнал и выход внутренне: Входной сигнал и приложение, выход и приложение: 500VDC/100MΩ | |||
Работая температура и влажность | (-10℃~+60℃ ссылается к выходу derating) кривого, 20%~90%RH | |||
Храньте температура и влажность | -20℃~+85℃, 10%~95%RH | |||
Общий размер | 159×97×38mm | |||
Вес | 0.55Kgs | |||
Нормы бесопасности | UL1012 TUV EN6050 (IEC, UL1950) одобрило | |||
Стандарты EMC | CISPR22 (EN55022), IEC801-2,3,4, проверка IEC555-2 | |||
Примечание: условие испытаний 1.The для paramenter вышеуказанного является следующим: 230VAC входной сигнал, номинальная нагрузка, 25℃70% RH.Humidity. 2.Error.include ошибка установки, линия стабилность и стабилность нагрузки. (Примечание: 5). испытание 3.Wave: принимающ двойной short-circuit провода «A12 " для 20MHz, и конденсатора 0.1UF&47UF для прерывать. испытание стабилности напряжения тока 4.Inlet: когда находит над нагрузкой, самое низкое напряжение тока входа до самого высокого напряжения тока. испытание стабилности 5.Load: нагрузка от от 0% до 100%. 6.C2、 6、 3 необходимо постучать вниз. |
