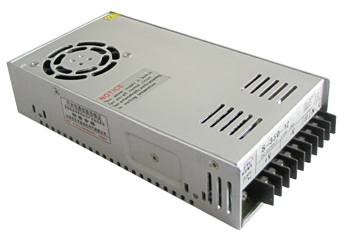

S-350
Winston
Сделано в Китае
Стандартная коробка экспорта
PCS
10
3-7дней
1
T / T
Модель | S-350-5 | S-350-7.5 | S-350-12 | S-350-13.5 | S-350-15 | S-350-24 | S-350-27 | S-350-48 |
---|---|---|---|---|---|---|---|---|
Спецификация | ||||||||
Напряжение тока выхода DC | 3V | 7.5V | 12V | 13.5V | 15V | 24V | 27V | 48V |
Примечание (ошибки напряжения тока выхода: 2) | ±2% | ±2% | ±1% | ±1% | ±1% | ±1% | ±1% | ±1% |
Течение требуемой производительности | 50A | 40A | 29A | 25.8A | 23.2A | 14.6A | 13A | 7.3A |
Раж течения выхода | 0-50A | 0-40A | 0-29A | 0-25.8A | 0-23.2A | 0-14.6A | 0-13A | 0-7.3A |
Волна и шум (примечание: 3) | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 240mVp-p |
Стабилность входа (примечание: 4) | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
Stablity нагрузки (примечание: 5) | ±1% | ±1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
Сила выхода DC | 250W | 300W | 348W | 348.3W | 348W | 350.4W | 351W | 350.4W |
Эффективность | 73% | 76% | 74% | 79% | 78% | 81% | 82% | 83% |
Регулируемый ряд для напряжения тока DC | 4.5-5.6V | 6-9V | 10-13.2V | 12-15V | 13.5-18V | 20-26.4V | 26-32V | 41-56V |
Ряд ввода напряжения AC | 90~132VAC/180-264VAC 47-63Hz; 254-370VDC | |||||||
Течение входного сигнала | 6.5A/115V 4A/230V | |||||||
Течение AC INnrush | 25A/115V 50A/230V | |||||||
Течение утечки | <3.5mA/240VAC | |||||||
Proctection перегрузки | 105%~150% Tpye: pulsing переустановленное выключение hiccp: автоматическое спасение | |||||||
Предохранение от перенапряжения | 5.75~6.75V | 9.4~10.9V | 13.8~16.2V | 15.5~18.2V | 18~21V | 27.6~32.4V | 33.7~39.2V | 57.6~67.2V |
Высокотемпературное предохранение | Вентилятор ERH3>=65℃~70℃ дальше, <=55℃~60℃Fan, >=80℃~85℃, отрезанное) (5~15V выхода orr отрезанное с ~ ortput (5~15) (24~48V) | |||||||
Коэффициент температуры | ±0.03%/℃ (0~50%) | |||||||
Подъем установки задерживает время | 200ms, 100ms, 20ms | |||||||
Вибрация | 10~500Hz, 2G 10min, /1cycle, период для 60min, каждого axes | |||||||
Напряжение тока Withstand | Входной сигнал и выход внутренне: 1.5KVAC, входной сигнал и приложение: 1.5KVAC, выход и приложение: 0.5KVAC | |||||||
Сопротивление изоляции | Входной сигнал и выход внутренне: Входной сигнал и приложение, выход и приложение: 500VDC/100MΩ | |||||||
Работая температура и влажность | (-10℃~+60℃ ссылается к выходу derating) кривого, 20%~90%RH | |||||||
Храньте температура и влажность | -20℃~+85℃, 10%~95%RH | |||||||
Общий размер | 215×115×50mm | |||||||
Вес | 1.15Kgs | |||||||
Нормы бесопасности | Конструкция ссылается к UL1950 | |||||||
Стандарты EMC | Конструкция ссылается тип a кондукции FCC PART15 j | |||||||
Примечание: условие испытаний 1.The для paramenter вышеуказанного является следующим: 230VAC входной сигнал, номинальная нагрузка, 25℃70% RH.Humidity. 2.Error.include ошибка установки, линия стабилность и стабилность нагрузки. (Примечание: 5). испытание 3.Wave: принимающ двойной short-circuit провода «A12 " для 20MHz, и конденсатора 0.1UF&47UF для прерывать. испытание стабилности напряжения тока 4.Inlet: когда находит над нагрузкой, самое низкое напряжение тока входа до самого высокого напряжения тока. испытание стабилности 5.Load: нагрузка от от 0% до 100%. 6.C2、 6、 3 необходимо постучать вниз. |
