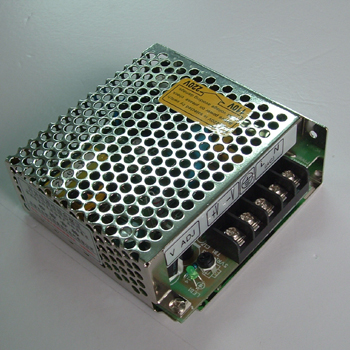

S-25 Закрытый импульсный источник питания





Модель        Спецификация	S-25-5	S-25-12	S-25-15	S-25-24
Напряжение тока выхода DC	5V	12V	15V	24V
Примечание （ошибки напряжения тока выхода: 2）	±2%	±1%	±1%	±1%
Течение требуемой производительности	5A	2.1A	1.7A	1.1A
Раж течения выхода	0-5A	0-2.1A	0-1.7A	0-1.1A
Волна и шум (примечание: 3)	50mVp-p	100mVp-p	100mVp-p	100mVp-p
Стабилность входа (примечание: 4）	±0.5%	±0.5%	±0.5%	±0.5%
Stablity нагрузки (примечание: 5）	±1%	±0.5%	±0.5%	±0.5%
Сила выхода DC	25W	25.2W	25.5W	26.4W
Эффективность	72%/115VAC	76%/115VAC	77%/115VAC	80%/115VAC
Регулируемый ряд для напряжения тока DC	+10, - 5%	+10%	+10%	+10%
Ряд ввода напряжения AC	85-264VAC 47~63Hz; 120~370VDC
Течение входного сигнала	0.6A/115V 0.35A/230A
Течение AC INnrush	Холодн-начните current15A/115V 30A/230V
Течение утечки	<0.75mA/240VAC
Proctection перегрузки	105%-150%Type: Foldback: в настоящее время ограничиваясь возврат: автоматическое спасение
Предохранение от перенапряжения	105%-135
Высокотемпературное предохранение	............
Коэффициент температуры	） （0-50℃ ±0.03%/℃
Подъем установки задерживает время	100%ms, 50ms, 10ms/115VAC 300ms, 50ms, 80ms/230VAC
Вибрация	10-500Hz, 2G 10min, /1cycle, период for60min, каждое axes
Напряжение тока Withstand	Входной сигнал и выход внутренне: 1.5KVAC, входной сигнал и приложение: 1.5KVAC, выход и приложение: 0.5KVAC
Сопротивление изоляции	Входной сигнал и выход внутренне: Входной сигнал и приложение, выход и приложение: 500VDC/100MΩ
Работая температура и влажность	（-10℃~+60℃ ссылается к выходу derating） кривого, 20%~90%RH
Храньте температура и влажность	-20℃~+85℃. 10%~95%RH
Общий размер	99×97×35mm
Вес	0.3Kgs
Нормы бесопасности	UL1012 TUV EN6050 (IEC950, UL1950) одобрило
Стандарты EMC	CISPR22 (EN55022), IEC801-2,3,4, проверка IEC555-2
Примечание:        условие испытаний 1.The для paramenter вышеуказанного является следующим: 230VAC входной сигнал, номинальная нагрузка, 25℃70% RH.Humidity.        2.Error.include ошибка установки, линия стабилность и стабилность нагрузки. (Примечание: 5).        испытание 3.Wave: принимающ двойной short-circuit провода «A12 " для 20MHz, и конденсатора 0.1UF&47UF для прерывать.        испытание стабилности напряжения тока 4.Inlet: когда находит над нагрузкой, самое низкое напряжение тока входа до самого высокого напряжения тока.        испытание стабилности 5.Load: нагрузка от от 0% до 100%.        6.C6must было постучано вниз.
