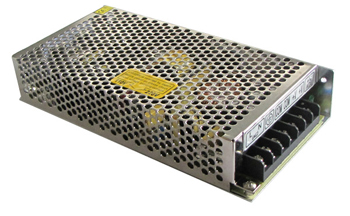

S-145
Winston
Сделано в Китае
Стандартная коробка экспорта
PCS
10
3-7дней
1
T / T
Модель | S-145-5 | S-145-12 | S-145-15 | S-145-24 | S-145-36 | S-145-48 | |
Выход | Напряжение тока DC | 5V | 12V | 15V | 24V | 36V | 48V |
Допуск напряжения тока | ±2% | ±1% | ±1% | ±1% | ±1% | ±1% | |
Rated течение | 25A | 12A | 9.7A | 6A | 4A | 3A | |
В настоящее время ряд | 0~25A | 0~12A | 0~9.7A | 0~6A | 0~4A | 0~3A | |
Rated сила | 125W | 144W | 145.5W | 144W | 144W | 144W | |
Ripple&noise | 100mvp-p | 150mvp-p | 150mvp-p | 150mvp-p | 150mvp-p | 150mvp-p | |
DCvoltage ADJ.range | -9%~+10% | ±10% | ±10% | ±10% | ±10% | ±10% | |
Входной сигнал | Ряд напряжения тока | 90~132VAC/180~264VAC (выбранное переключателем), 255~373VDC | |||||
частота | 47~63HZ | ||||||
Течение AC | 3.2A/115VAC, 1.6A/230VAC | ||||||
эффективность | 78% | 80% | 80% | 82% | 82% | 83% | |
Течение Inrush | Начальный пуск в настоящее время 18A/115VAC, 36A/230VAC | ||||||
Течение утечки | < 3.5mA/240VAC | ||||||
Предохранение | перегрузка | Старт требуемой производительности power115%~150% над предохранением от нагрузки | |||||
тип предохранения: выход выключения, спасение после силы рестарта | |||||||
Над напряжением тока | 6.8~8.2V | 15.6~17.8V | 18.6~20.8V | 30.6~33.2V | 33.2~35.6V | 54.8~56.6V | |
тип предохранения: режим икоты, auto-recovery после аварийных условий извлекается | |||||||
----- | ----- | ||||||
----- | |||||||
Окружающая среда | Работая temp, влажность | -10℃~+60℃, 20%~90%RH | |||||
Storagetemp, влажность | -20℃~+85℃, 10%~95%RH non-condensing | ||||||
Вибрация Withstand | 10~500HZ, 2G 10min/1cycle, период на 60 минут, каждое axes | ||||||
Безопасность | Напряжение тока Withstand | I/P-O/P: 1.5KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC | |||||
Изолированное сопротивление | I/P-O/P, I/P-FG, O/P-FG: 100M ohms/500VDC | ||||||
Fitstandard | Норма бесопасности | Подходящее UL1012 | |||||
Стандарт EMC | EN55022, ТИП A | ||||||
Другие | Размер | 199*98*38mm (L*W*H) | |||||
Вес/упаковка | 0.7kg/30pcs/22kg/0.034 m³ /1.2CUFT | ||||||
Примечание | 1. Все специально упомянутые параметры измерены на входном сигнале 230VAC, номинальной нагрузке и 25℃ температуры окружающей среды. | ||||||
2. Пульсация & шум измерены на 20MHz ширины полосы частот путем использование " twisted пар-провод 12 законченной параллельный конденсатор 0.1uf & 47uf. | |||||||
3. Допуск: вклюает допуск установки, линию регулировку и регулировку нагрузки. |
