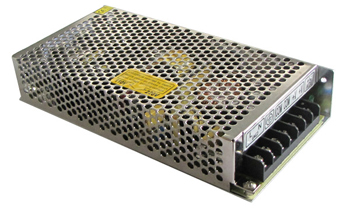

S-100 Импульсный источник питания с одним выходом





Модель	S-100-3	S-100-5	S-100-7.5	S-100-12	S-100-15	S-100-24	S-100-27	S-100-48
Спецификация
Напряжение тока выхода DC	3V	5V	7.5V	12V	15V	24V	27V	48V
Ряд напряжения тока выхода (примечание: 2)	±2%	±2%	±1%	±1%	±1%	±1%	±1%	±1%
Течение требуемой производительности	20A	20A	13.6A	8.5A	6.7A	4.5A	3.7A	2A
Ряд течения выхода	0-20A	0-20A	0-13.6A	0-8.5A	0-6.7A	0-4.5A	0-3.7A	0-2A
Волна и шум (примечание: 3)	100mVp-p	100mVp-p	100mVp-p	100mVp-p	100mVp-p	100mVp-p	100mVp-p	100mVp-p
Стабилность входа (примечание: 4)	±0.5%	±0.5%	±0.5%	±0.3%	±0.3%	±0.2%	±0.2%	±0.2%
Стабилность нагрузки (примечание: 5)	±0.5%	±0.5%	±0.5%	±0.3%	±0.3%	±0.2%	±0.2%	±0.2%
Сила выхода DC	60W	100W	102W	102W	100.5W	108W	99.9W	96W
Эффективность (Typ.)	70%	78%	80%	81%	81%	84%	84%	84%
Регулируемый ряд для напряжения тока DC	2.85-3V	4.75-5.5V	6.75-8.25	10.8-13.2V	13.5-16.5V	21.6-26.4V	26-32V	43.2-52.8V
Ряд ввода напряжения AC	85~132VAC/180~264VAC выбранное переключателем 47~63Hz: 255~370VDC
Течение входного сигнала	2.4A/115V 1.2A/230V
Течение Inrush AC	Холодн-начните в настоящее время 30A/115V 60A/230V
Течение утечки	﹤1mA/240VAC
Перегрузка	Тип: pulsing переустановленное выключение икоты: автоматическое спасение
Предохранение от перенапряжения	105%-150%
Высоковольтное предохранение	......
Коэффициент Temp	±0.03%/℃ (0-50℃)
Установка, подъем, задерживает время	200ms, 100ms, 30ms
Вибрация	10~500Hz, 2G 10min, /1cycle, период для 60min, каждого axes
Напряжение тока Withstand	Входной сигнал и выход intemal: 1.5KvAC, входной сигнал и приложение: выход 1.5KvAC и приложение: 0.5KvAC
Сопротивление изоляции	Входной сигнал и выход intemal, входной сигнал и приложение, выход и приложение: 500VDC/100MΩ
Работая temp., влажность	-10℃~+60℃ (см. выход derating кривый), 20%~90%RH
Temp хранения., влажность	-20℃~+85℃.10%~95%RH
Размер	199×98×38mm (L*W*H)
Вес	0.65Kgs
Нормы бесопасности	Требование к 1012 UL встречи (не примениться для метки)
Стандарты EMC	FCC встречи РАЗДЕЛЯЕТ тип b кондукции 15J
Примечание: условие испытаний 1.The для paramenter вышеуказанного является следующим: 230 ВПТ входного сигнала, номинальной нагрузки, 25 Rh ℃ 70%, температуры.
2.Error.include стабилность установки error.line и стабилность нагрузки. (Примечание: 5)
испытание 3.Wave: принимающ двойной short-circuit провода «A12» для 20MHz, и конденсатора 0.1UF&0.47UF для прерывать
испытание стабилности напряжения тока 4.Intel: когда находит над нагрузкой, самое низкое напряжение тока входа до самого высокого напряжения тока.
испытание стабилности 5.Load: Нагрузка от от 0% до 100%.
