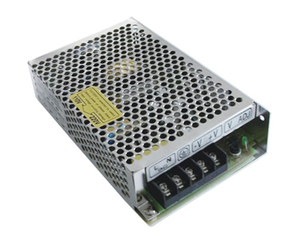

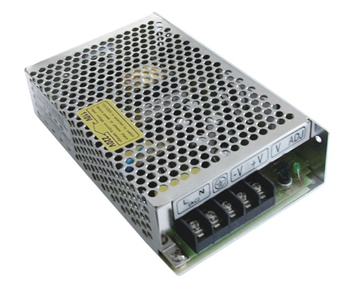

Электропитание переключения выхода D-60 Daul





Модель        Спецификация	D-60A		D-60B
	CH1	CH2	CH1	CH2
Напряжение тока выхода DC	5V	12V	5V	24V
Примечание （ошибки напряжения тока выхода: 2）	±2%	±6%	±2%	±5%
Течение требуемой производительности	4A	3A	3A	1.8A
Раж течения выхода	0.3-6A	0.2-4A	0.3-6A	0.2-2.2A
Волна и шум (примечание: 3）	75mVp-p	150mVp-p	75mVp-p	150mVp-p
Стабилность входа (примечание: 4）	±0.5%	±1%	±0.5%	±0.5%
Stablity нагрузки (примечание: 5）	±0.5%	±4%	±0.5%	±4%
Сила выхода DC	56W		58W
Эффективность	73%		73%
Регулируемый ряд для напряжения тока DC	CH1; +10, - 5%		CH1: +10, - 5%
Ряд ввода напряжения AC	85-264VAC 47-63Hz, 120-370VDC
Течение входного сигнала	2A/115V 1A/230A
Течение AC INnrush	Холодн-начните current30A/115V 60A/230V
Течение утечки	<1mA/240VAC
Proctection перегрузки	105%-150%Type: Foldback: в настоящее время ограничиваясь возврат: автоматическое спасение
Предохранение от перенапряжения	CH1: 5.75~6.75V
Высокотемпературное предохранение	............
Коэффициент температуры	±0.03%/℃（0-50℃）ON+5V
Подъем установки задерживает время	800ms, 50ms, 30ms/115AC 300ms, 50ms, 80ms/230AC
Вибрация	10-500Hz, 2G 10min, /1cycle, период for60min, каждое axes
Напряжение тока Withstand	Входной сигнал и выход внутренне: 1.5KVAC, входной сигнал и приложение: 1.5KVAC, выход и приложение: 0.5KVAC
Сопротивление изоляции	Входной сигнал и выход внутренне: Входной сигнал и приложение, выход и приложение: 500VDC/100MΩ
Работая температура и влажность	（-10℃~+60℃ ссылается к выходу derating） кривого, 20%~90%RH
Храньте температура и влажность	-20℃~+85℃. 10%~95%RH
Общий размер	159×97×38mm
Вес	0.55Kgs
Нормы бесопасности	UL TUV 1012 EN60950 (IEC950, UL1950) одобрил
Стандарты EMC	CISPR22 тип b） （EN55022, IEC801-2,3,4, IEC555-2 одобрил
Примечание:        условие испытаний 1.The для paramenter вышеуказанного является следующим: 230VAC входной сигнал, номинальная нагрузка, 25℃70% RH.Humidity.        2.Error.include ошибка установки, линия стабилность и стабилность нагрузки. (Примечание: 5).        испытание 3.Wave: принимающ двойной short-circuit провода «A12 " для 20MHz, и конденсатора 0.1UF&47UF для прерывать.        испытание стабилности напряжения тока 4.Inlet: когда находит над нагрузкой, самое низкое напряжение тока входа до самого высокого напряжения тока.        испытание стабилности 5.Load: нагрузка от от 0% до 100%.        6.Total вывело наружу в настоящее время canbe максимальная, полная нагрузка не может превысить силу максимального выпуска продукции        7、 6、 3 C2、 необходимо постучать вниз.
