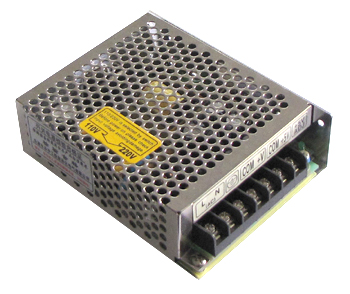

Втройне электропитание переключения выхода T-30





Модель        Спецификация	T-30A			T-30B
	CH1	CH2	CH3	CH1	CH2	CH3
Напряжение тока выхода DC	5V	12V	-5V	5V	24V	-12V
Примечание （ошибки напряжения тока выхода: 2）	±2%	+2, - 6%	+2, - 10%	±2%	+2, - 10%	±6%
Течение требуемой производительности	3A	1A	0.5A	3A	1A	0.5A
Раж течения выхода	0.5-3A	0.1-1A	0.1-0.5A	0.5-3A	0.1-1A	0.1-0.5A
Волна и шум (примечание: 3）	50mVp-p	100mVp-p	50mVp-p	50mVp-p	100mVp-p	100mVp-p
Стабилность входа (примечание: 4）	±0.5%	±1%	±1%	±0.5%	±1%	±1%
Stablity нагрузки (примечание: 5）	±0.5%	±5%	±5%	±0.5%	±5%	±5%
Сила выхода DC	30W			33W
Эффективность	70%			72%
Регулируемый ряд для напряжения тока DC	CH1; +10, - 5%			CH1: +10, - 5%
Ряд ввода напряжения AC	85-132VAC/170-264VAC выбранное переключателем 47-63Hz; 240-370VDC
Течение входного сигнала	0.8A/115V 0.45A/230A
Течение AC INnrush	Холодн-начните current35A
Течение утечки	<0.5mA/240VAC
Proctection перегрузки	105%-150%Type: Foldback: в настоящее время ограничиваясь возврат: автоматическое спасение
Предохранение от перенапряжения	............
Высокотемпературное предохранение	............
Коэффициент температуры	） （0-50℃ ±0.03%/℃
Подъем установки задерживает время	200ms, 100ms, 30ms
Вибрация	10-500Hz, 2G 10min, /1cycle, период for60min, каждое axes
Напряжение тока Withstand	Входной сигнал и выход внутренне: 1.5KVAC, входной сигнал и приложение: 1.5KVAC, выход и приложение: 0.5KVAC
Сопротивление изоляции	Входной сигнал и выход внутренне: Входной сигнал и приложение, выход и приложение: 500VDC/100MΩ
Работая температура и влажность	（-10℃~+60℃ ссылается к выходу derating） кривого, 20%~90%RH
Храньте температура и влажность	-20℃~+85℃. 10%~95%RH
Общий размер	129×98×38mm
Вес	0.4Kgs
Нормы бесопасности	Требование к UL 1012R встречи (не примениться для метки)
Стандарты EMC	Тип a кондукции FCC Part15 j встречи
Примечание:        условие испытаний 1.The для paramenter вышеуказанного является следующим: 230VAC входной сигнал, номинальная нагрузка, 25℃70% RH.Humidity.        2.Error.include ошибка установки, линия стабилность и стабилность нагрузки. (Примечание: 5).        испытание 3.Wave: принимающ двойной short-circuit провода «A12 " для 20MHz, и конденсатора 0.1UF&47UF для прерывать.        испытание стабилности напряжения тока 4.Inlet: когда находит над нагрузкой, самое низкое напряжение тока входа до самого высокого напряжения тока.        испытание стабилности 5.Load: нагрузка от от 0% до 100%.
