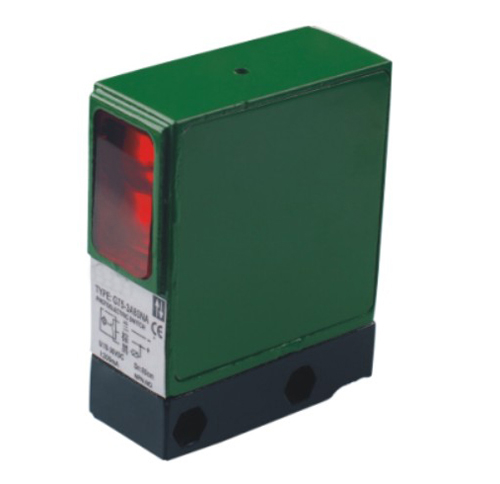

Светоэлектрический переключатель G75

 Модельное объяснение светоэлектрического датчика



 1. G: Светоэлектрический датчик
 2. Sub No Кодего (18, 50, 76 .....)
 3. Рабочий потенциал (2: 90-250VAC; 3: 10-30VDC; 4:12 - 240VDC/24-240VAC; 5: Специальное напряжение тока)
 4. Метод обнаружения (a: Диффузный тип; B: Тип отражения зеркала; C: Через тип луча)
 5. Расстояние обнаружения (05: 5cm; 10:10 cm; 30:30 cm; 101:10 m)
 6. Метод выхода (n: Выход транзистора NPN; P: Выход транзистора PNP; J: Выход релеего; L: 2-линия выход AC; S: NPN+PNP)
 7. Состояние выхода (a: НЕТ; B: NC; C: NO+NC)
 8. Кодий функции Auxi (T1: Передняя задержка; T2: Задняя задержка; Y: Доказательство масла; T: С разъемом; Iий: Специальное требование)

 Технически параметры:





ОБЩИЕ РАЗМЕРЫ
Диффузный тип	Расстояние обнаружения			80cm
	10-30VDC	NPN	НЕТ	G75-3A80NA
			NC	G75-3A80NB
			NO+NC	G75-3A80NC
		PNP	НЕТ	G75-3A80PA
	90-250VAC		NC	G75-3A80PB
			NO+NC	G75-3A80PC
		Кремний SCR Contro Hable	НЕТ	G75-2A80LA
			NC	G75-2A80LB
		Выход релеего		G75-2A80JC
Retroreflective тип	Расстояние обнаружения			3m
	10-30VDC	NPN	НЕТ	G75-3B3NA
			NC	G75-3B3NB
			NO+NC	G75-3B3NC
		PNP	НЕТ	G75-3B3PA
	90-250VAC		NC	G75-3B3PB
			NO+NC	G75-3B3PC
		Кремний SCR Contro Hable	НЕТ	G75-2B3LA
			NC	G75-2B3LB
		Выход релеего		G75-2B3JC
Через луч	Расстояние обнаружения			5m
	10-30VDC	NPN	НЕТ	G75-3C5NA
			NC	G75-3C5NB
			NO+NC	G75-3C5NC
		PNP	НЕТ	G75-3C5PA
	90-250VAC		NC	G75-3C5PB
			NO+NC	G75-3C5PC
		Кремний SCR Contro Hable	НЕТ	G75-2C5LA
			NC	G75-2C5LB
		Выход релеего		G75-2C5JC
Выход управлением DC/SCR				DC: 200mA
Течение потребления DC/AC				DC<15mA, AC<10mA
Время на ответ DC/AC				AC/Dc<2ms
Дирекционный угол				3. - 10.
Обнаруженный предмет				прозрачное или опаковое тело
Температура рабочей Среды				25℃~+55℃
Интенсивность освещения рабочей Среды				Солнечний свет под раскаленным добела светильником 1000LX под 3000LX
Материал раковины				Металл
Ранг предохранения				IP54
