DRP-240
Winston
· Диапазон входного напряжения переменного тока выбирается переключателем
· Небольшой объем, небольшой вес, высокая эффективность
· Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
· Охлаждение свободной конвекцией воздуха
· Может быть установлен на DIN-рейку: TS-35 / 7.5 или TS-35/15
· Светодиодный индикатор включения
· 100% испытание при полной нагрузке
· 2 года гарантии
· Диапазон входного напряжения переменного тока выбирается переключателем
· Небольшой объем, небольшой вес, высокая эффективность
· Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
· Охлаждение свободной конвекцией воздуха
· Может быть установлен на DIN-рейку: TS-35 / 7.5 или TS-35/15
· Светодиодный индикатор включения
· 100% испытание при полной нагрузке
· 2 года гарантии
модель | DR-240-24 | DR-240-36 | DR-240-48 | |
вывод | Напряжение постоянного тока | 24V | 36V | 48В |
Допуск напряжения | ± 1% | ± 1% | ± 1% | |
Номинальный ток | 10А | 6.6a | 5A | |
Текущий диапазон | 0 ~ 10A | 0 ~ 6.6a | 0 ~ 5A | |
Номинальная мощность | 240W | 237.6W | 240W | |
Пульсация & шум | 120mvp-р | 150mvp-р | 180mvp-р | |
DCvoltage ADJ.range | ± 10% | ± 10% | ± 10% | |
вход | Диапазон напряжения | 90 ~ 132VAC / 180 ~ 264В, 255 ~ 373VDC | ||
частота | 47 ~ 63Hz | |||
Переменный ток | 2.8A / 110В, 1.4A / 220VAC | |||
эффективность | 85% | 85% | 86% | |
Пусковой ток | Ток холодного пуска 27А / 110В ~ 45А / 220В | |||
Ток утечки | <3,5 мА / 240 В переменного тока | |||
защита | Над нагрузкой | Номинальная выходная мощность105% ~ 135% защита от пуска при перегрузке | ||
тип защиты: номинальный предел тока , самовосстановление после устранения неисправности | ||||
перенапряжение | 30.6 ~ 33.2V | 42,6 ~ 44.2V | 54,8 ~ 56.6V | |
Тип защиты: выход отключения, восстановление после перезапуска питания | ||||
перегретый | TSW1 обнаружение на радиаторе силового транзистора≥105 ℃ ± 5 ℃, защита от перегрева | |||
Режим защиты: выход отключения, автоматическое восстановление после того, как температура станет нормальной | ||||
окружающая обстановка | Рабочая температура, влажность | -20 ℃ ~ 60 ℃, 20% ~ 90% относительной влажности | ||
Storagetemp, влажность | -40 ℃ ~ + 85 ℃ , 10% ~ 95% относительной влажности без конденсации | |||
Выдерживают вибрацию | 10 ~ 500 Гц, 2 ГБ 10 минут / 1 цикл, период 60 минут, каждая ось | |||
безопасность | Выдержать напряжение | I / P-O / P : 3KVAC I / P-FG : 1.5KVAC O / P-FG : 0.5KVAC | ||
Изолированное сопротивление | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока | |||
Fitstandard | Стандарт безопасности | Fit UL1012 | ||

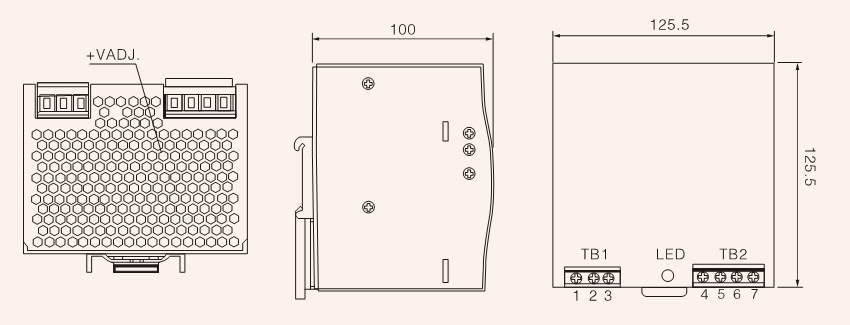

другие | измерение | 125,5 * 125,2 * 100 мм (Д * Ш * В) | ||
Вес / упаковка | 1,2кг / 12шт / 15,5 кг / 0.046m³ / 1.64CUFT | |||
нота | 1. Все параметры, не упомянутые специально, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃ 2. Пульсации и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары, которая заканчивается параллельным конденсатором 0,1 мкФ и 47 мкФ. 3. Допуск: включает установленный допуск, регулировку линии и регулировку нагрузки. |
