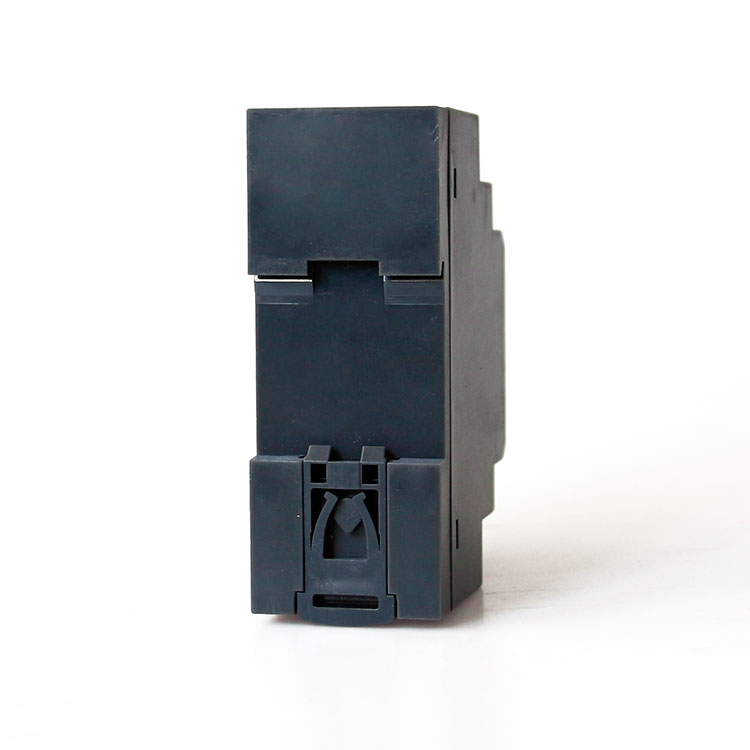

14V HDR 30W Ультратонкий блок питания на DIN-рейку

Поделиться с:

14V HDR 30W Ультратонкий блок питания на DIN-рейку

Количество:



Запрос цены Добавить в корзину

Модель:
HDR-30
Марка продукта:
WINSTON

модель		HDR-30-5	HDR-30-14	HDR-30-15	HDR-30-24	HDR-30-48
	Напряжение постоянного тока	5V	14V	15V	24V	48В
вывод	Текущий диапазон	0 ~ 3A	0 ~ 2A	0 ~ 2A	0 ~ 1.5A	0-0.75A
	Номинальная мощность	15W	24W	30W	36W	36W
	Пульсация & шум	80mvp-р	120mvp-р	12mvp-р	150mvp-р	240МВП-р
	Допуск напряжения	± 2%	± 1%	± 1%	± 1%	± 1%
	Линия регулирования	± 1%	± 1%	± 1%	± 1%	± 1%
	Регулирование нагрузки	± 1%	± 1%	± 1%	± 1%	± 1%
	Настройка, время нарастания	500 мс, 50 мс / 230 В переменного тока 500 мс, 50 мс / 115 В переменного тока при полной нагрузке
	Подержи	30 мс / 230 В переменного тока 12 мс / 115 В переменного тока при полной нагрузке
	Диапазон напряжения	85 ~ 264 В переменного тока (277 В переменного тока в рабочем состоянии) 120 ~ 370 В постоянного тока (390 В постоянного тока в рабочем состоянии)
	КПД	82%	88%	89%	89%	90%
	Переменный ток	0,88 А / 115 В переменного тока 0,48 А / 230 В переменного тока
	Пусковой ток	холодный старт 25A / 115VAC 45A / 230VAC
	Над нагрузкой	105% ~ 160% номинальной выходной мощности Тип защиты: постоянное ограничение тока, восстанавливается автоматически после устранения неисправности
	Перенапряжение	5.57-7.5V	15-18V	18.8-22.5V	30-36V	57.6-67.2V
окружающая обстановка	Рабочая температура	-30 ° С ~ + 70 ° С
безопасность	Выдержать напряжение	I / Р-О / Р: 4KVAC
безопасность	Изолированное сопротивление	I / P-O / P: 100 мОм / 500 В постоянного тока / 25 ° C / 70% относительной влажности

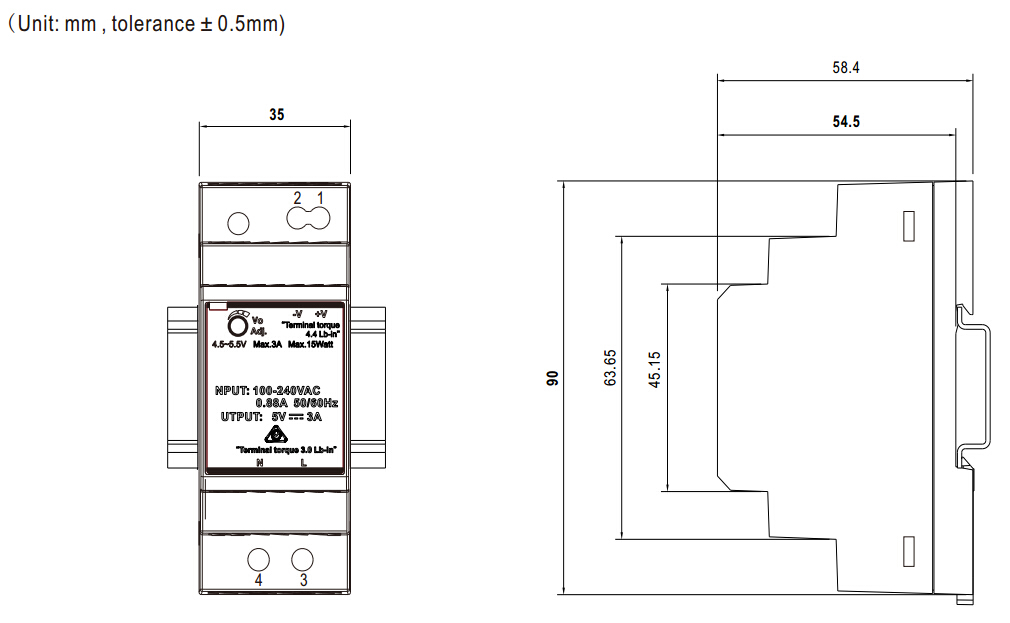

другие	измерение	35 * 90 * 54,5 мм (Д * Ш * В)
другие	Вес / упаковка	0.12kg / 96pcs / 12,5 кг / 1.04CUFT
нота	1. Все параметры, не упомянутые специально, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ° C.
	2. Пульсации и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары, которая заканчивается параллельным конденсатором 0,1 мкФ и 47 мкФ.
	3. Допуск: включает установленный допуск, регулировку линии и регулировку нагрузки.

Featuers

Сверхтонкий дизайн с шириной 35 мм (2SU)

Универсальный вход 85-264 В переменного тока (277 В переменного тока в рабочем состоянии)

Потребляемая мощность без нагрузки <0,3 Вт

Класс изоляции II

Pass LPS (ограниченный источник питания)

Выходное напряжение постоянного тока регулируется

Защита: от короткого замыкания / перегрузки / перенапряжения

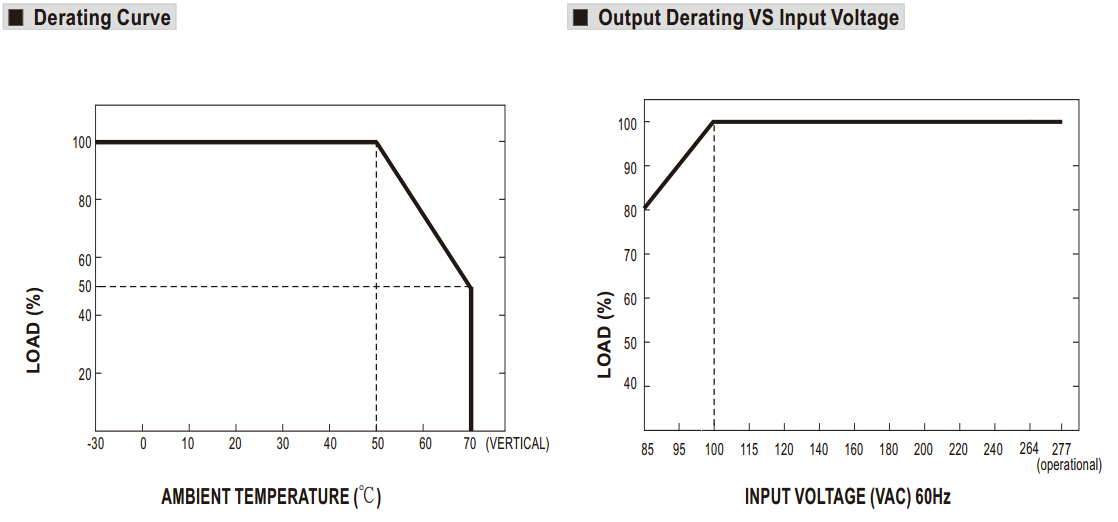

Охлаждение естественной конвекцией (рабочая температура: -30 ~ + 70C)

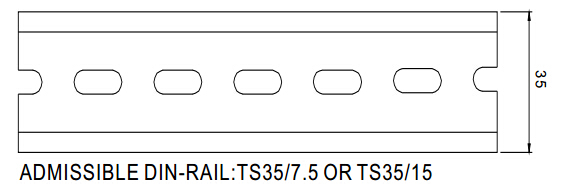

DIN-рейка TS-35 / 7,5 или 15 для монтажа

Категория перенапряжения III

Светодиодный индикатор включения

3 года гарантии

заявка

Система бытового контроля
Автоматизация зданий
Система промышленного контроля
Автоматизация производства
Электромеханический аппарат

Упаковка и доставка

Часто задаваемые вопросы

модель	HDR-30-5	HDR-30-14	HDR-30-15	HDR-30-24	HDR-30-48
	Напряжение постоянного тока	5V	14V	15V	24V	48В
вывод	Текущий диапазон	0 ~ 3A	0 ~ 2A	0 ~ 2A	0 ~ 1.5A	0-0.75A
	Номинальная мощность	15W	24W	30W	36W	36W
	Пульсация & шум	80mvp-р	120mvp-р	12mvp-р	150mvp-р	240МВП-р
	Допуск напряжения	± 2%	± 1%	± 1%	± 1%	± 1%
	Линия регулирования	± 1%	± 1%	± 1%	± 1%	± 1%
	Регулирование нагрузки	± 1%	± 1%	± 1%	± 1%	± 1%
	Настройка, время нарастания	500 мс, 50 мс / 230 В переменного тока 500 мс, 50 мс / 115 В переменного тока при полной нагрузке
	Подержи	30 мс / 230 В переменного тока 12 мс / 115 В переменного тока при полной нагрузке
	Диапазон напряжения	85 ~ 264 В переменного тока (277 В переменного тока в рабочем состоянии) 120 ~ 370 В постоянного тока (390 В постоянного тока в рабочем состоянии)
	КПД	82%	88%	89%	89%	90%
	Переменный ток	0,88 А / 115 В переменного тока 0,48 А / 230 В переменного тока
	Пусковой ток	холодный старт 25A / 115VAC 45A / 230VAC
	Над нагрузкой	105% ~ 160% номинальной выходной мощности Тип защиты: постоянное ограничение тока, восстанавливается автоматически после устранения неисправности
	Перенапряжение	5.57-7.5V	15-18V	18.8-22.5V	30-36V	57.6-67.2V
окружающая обстановка	Рабочая температура	-30 ° С ~ + 70 ° С
безопасность	Выдержать напряжение	I / Р-О / Р: 4KVAC
Изолированное сопротивление	I / P-O / P: 100 мОм / 500 В постоянного тока / 25 ° C / 70% относительной влажности
другие	измерение	35 * 90 * 54,5 мм (Д * Ш * В)
Вес / упаковка	0.12kg / 96pcs / 12,5 кг / 1.04CUFT
нота	1. Все параметры, не упомянутые специально, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ° C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары, которая заканчивается параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск: включает установленный допуск, регулировку линии и регулировку нагрузки.
