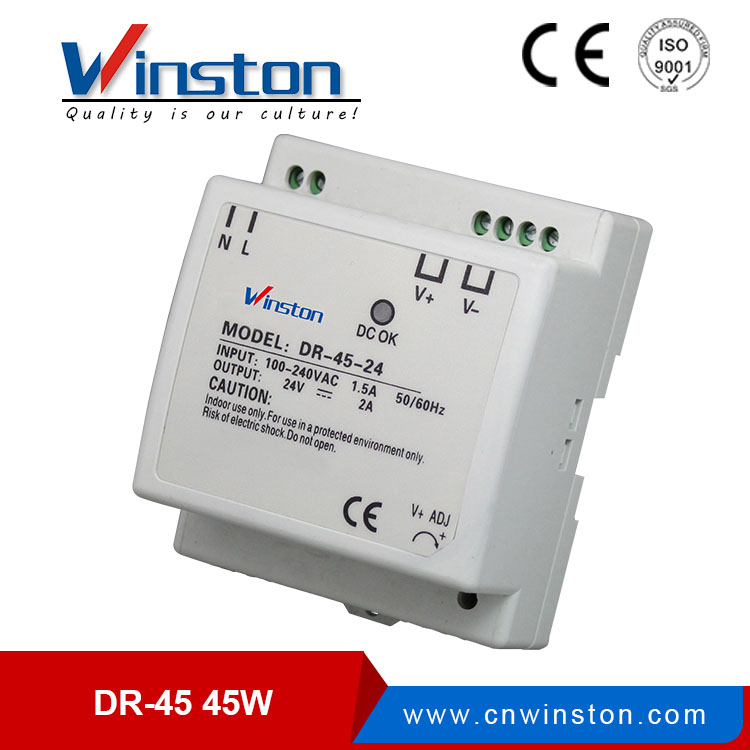

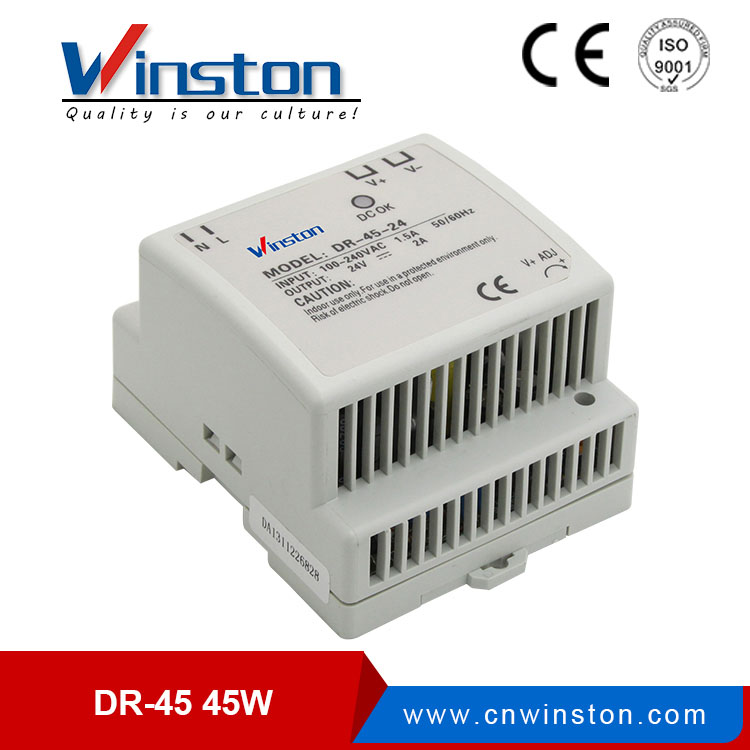

DR-45
Winston
модель | DR-45-5 | DR-45-12 | DR-45-24 | |
вывод | Напряжение постоянного тока | 5V | 12V | 24V |
Допуск напряжения | ± 2% | ± 1% | ± 1% | |
Номинальный ток | 5A | 3.5A | 2A | |
Текущий диапазон | 0 ~ 5A | 0 ~ 3.5A | 0 ~ 2A | |
Номинальная мощность | 25W | 42W | 48W | |
Пульсация & шум | 80mvp-р | 100mVp-р | 150mvp-р | |
DCvoltage ADJ.range | -9% ~ + 10% | ± 10% | ± 10% | |
вход | Диапазон напряжения | 90 ~ 264В, 127 ~ 373VDC | ||
частота | 47 ~ 63Hz | |||
Переменный ток | 1.0A / 110В, 0.55A / 220VAC | |||
эффективность | 75% | 81% | 83% | |
Пусковой ток | Ток холодного пуска 20А / 115В ~ 40А / 230В | |||
Ток утечки | <1 мА / 240 В переменного тока | |||
защита | Над нагрузкой | Номинальная выходная мощность105% ~ 150% защита от пуска при перегрузке | ||
тип защиты : режим сбоя , самовосстановление после устранения неисправности | ||||
перенапряжение | 6,8 ~ 8.2V | 15,6 ~ 17.8V | 30.6 ~ 33.2V | |
тип защиты: отключенное выходное напряжение, диодный зажим | ||||
окружающая обстановка | Рабочая температура, влажность | -20 ℃ ~ 60 ℃, 20% ~ 90% относительной влажности | ||
Storagetemp, влажность | -40 ℃ ~ + 85 ℃ , 10% ~ 95% относительной влажности без конденсации | |||
Выдерживают вибрацию | 10 ~ 500 Гц, 2 ГБ 10 минут / 1 цикл, период 60 минут, каждая ось | |||
безопасность | Выдержать напряжение | I / P-O / P : 3KVAC I / P-FG : 1.5KVAC O / P-FG : 0.5KVAC | ||
Изолированное сопротивление | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока | |||
Fitstandard | Стандарт безопасности | Fit UL1012 | ||
Стандарт ЭМС | EN55022, CLASSA | |||
другие | измерение | 78 * 93 * 56 мм (Д * Ш * В) | ||
Вес / упаковка | 0,3кг / 48pcs / 15.4kg / 0.03m³ / 1.07CUFT | |||
нота | 1. Все параметры, специально не упомянутые, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и 25 ° С от температуры окружающей среды. 2. Пульсации и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары, которая заканчивается параллельным конденсатором 0,1 мкФ и 47 мкФ. 3. Допуск: включает настройку допуска, регулировку линии и регулировку нагрузки. |
модель | DR-45-5 | DR-45-12 | DR-45-24 | |
вывод | Напряжение постоянного тока | 5V | 12V | 24V |
Допуск напряжения | ± 2% | ± 1% | ± 1% | |
Номинальный ток | 5A | 3.5A | 2A | |
Текущий диапазон | 0 ~ 5A | 0 ~ 3.5A | 0 ~ 2A | |
Номинальная мощность | 25W | 42W | 48W | |
Пульсация & шум | 80mvp-р | 100mVp-р | 150mvp-р | |
DCvoltage ADJ.range | -9% ~ + 10% | ± 10% | ± 10% | |
вход | Диапазон напряжения | 90 ~ 264В, 127 ~ 373VDC | ||
частота | 47 ~ 63Hz | |||
Переменный ток | 1.0A / 110В, 0.55A / 220VAC | |||
эффективность | 75% | 81% | 83% | |
Пусковой ток | Ток холодного пуска 20А / 115В ~ 40А / 230В | |||
Ток утечки | <1 мА / 240 В переменного тока | |||
защита | Над нагрузкой | Номинальная выходная мощность105% ~ 150% защита от пуска при перегрузке | ||
тип защиты : режим сбоя , самовосстановление после устранения неисправности | ||||
перенапряжение | 6,8 ~ 8.2V | 15,6 ~ 17.8V | 30.6 ~ 33.2V | |
тип защиты: отключенное выходное напряжение, диодный зажим | ||||
окружающая обстановка | Рабочая температура, влажность | -20 ℃ ~ 60 ℃, 20% ~ 90% относительной влажности | ||
Storagetemp, влажность | -40 ℃ ~ + 85 ℃ , 10% ~ 95% относительной влажности без конденсации | |||
Выдерживают вибрацию | 10 ~ 500 Гц, 2 ГБ 10 минут / 1 цикл, период 60 минут, каждая ось | |||
безопасность | Выдержать напряжение | I / P-O / P : 3KVAC I / P-FG : 1.5KVAC O / P-FG : 0.5KVAC | ||
Изолированное сопротивление | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока | |||
Fitstandard | Стандарт безопасности | Fit UL1012 | ||
Стандарт ЭМС | EN55022, CLASSA | |||
другие | измерение | 78 * 93 * 56 мм (Д * Ш * В) | ||
Вес / упаковка | 0,3кг / 48pcs / 15.4kg / 0.03m³ / 1.07CUFT | |||
нота | 1. Все параметры, специально не упомянутые, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и 25 ° С от температуры окружающей среды. 2. Пульсации и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары, которая заканчивается параллельным конденсатором 0,1 мкФ и 47 мкФ. 3. Допуск: включает настройку допуска, регулировку линии и регулировку нагрузки. |
