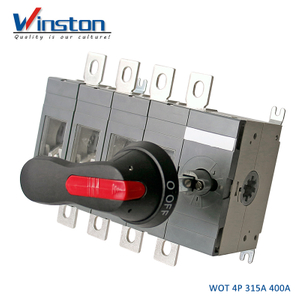

Серия WOT
Winston
* Выключатели нагрузки широко применяются дляраспределительная системаа такжесистема автоматизации в строительстве,сила,нефтехимическийи другиепромышленности.
* Механизм ускорения с мгновенным высвобождением пружинного накопителя обеспечивает быстрое соединение или отрыв, что никак не связано со скоростью работы рукоятки, и значительно улучшает способность гашения дуги.
* Оболочка из ненасыщенной полиэфирной смолы, армированной стекловолокном, обладает хорошей огнестойкостью, диэлектрическими свойствами, устойчивостью к карбонизации и ударопрочностью.
* Параллельный двойной контакт с точкой прерывания имеет эффект самоочистки.
* Все контактные материалы покрыты медным сплавом серебра с двумя отдельными контактными поверхностями.
* Расстояние большое.
* В положении «O», вы можете использовать три замка, чтобы заблокировать ручку одновременно и надежно избежать неправильной работы.
* Переключатель красивый, новый и лаконичный, с небольшим объемом и полной функциональностью.
* Выключатели нагрузки широко применяются дляраспределительная системаа такжесистема автоматизации в строительстве,сила,нефтехимическийи другиепромышленности.
* Механизм ускорения с мгновенным высвобождением пружинного накопителя обеспечивает быстрое соединение или отрыв, что никак не связано со скоростью работы рукоятки, и значительно улучшает способность гашения дуги.
* Оболочка из ненасыщенной полиэфирной смолы, армированной стекловолокном, обладает хорошей огнестойкостью, диэлектрическими свойствами, устойчивостью к карбонизации и ударопрочностью.
* Параллельный двойной контакт с точкой прерывания имеет эффект самоочистки.
* Все контактные материалы покрыты медным сплавом серебра с двумя отдельными контактными поверхностями.
* Расстояние большое.
* В положении «O», вы можете использовать три замка, чтобы заблокировать ручку одновременно и надежно избежать неправильной работы.
* Переключатель красивый, новый и лаконичный, с небольшим объемом и полной функциональностью.

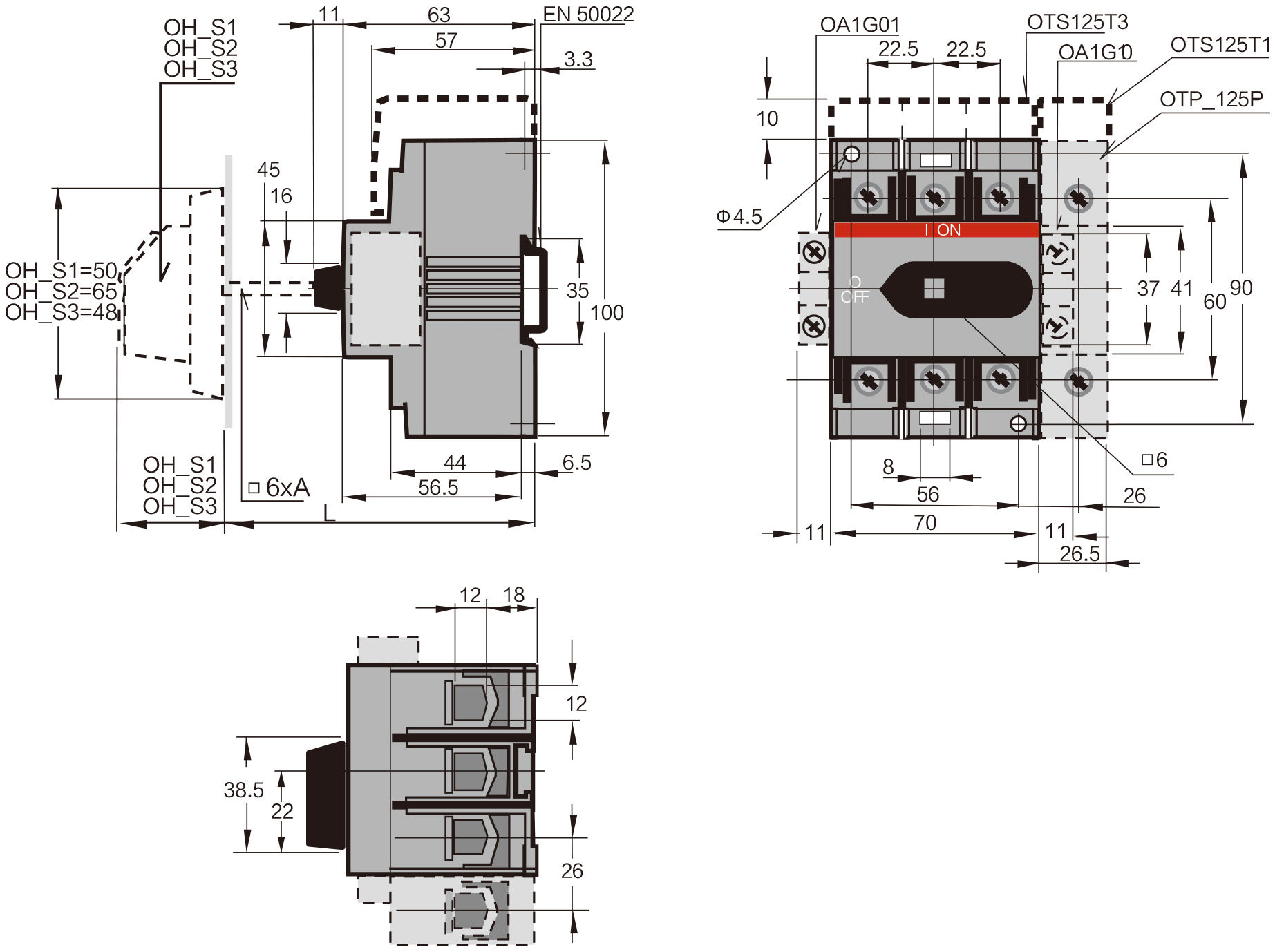

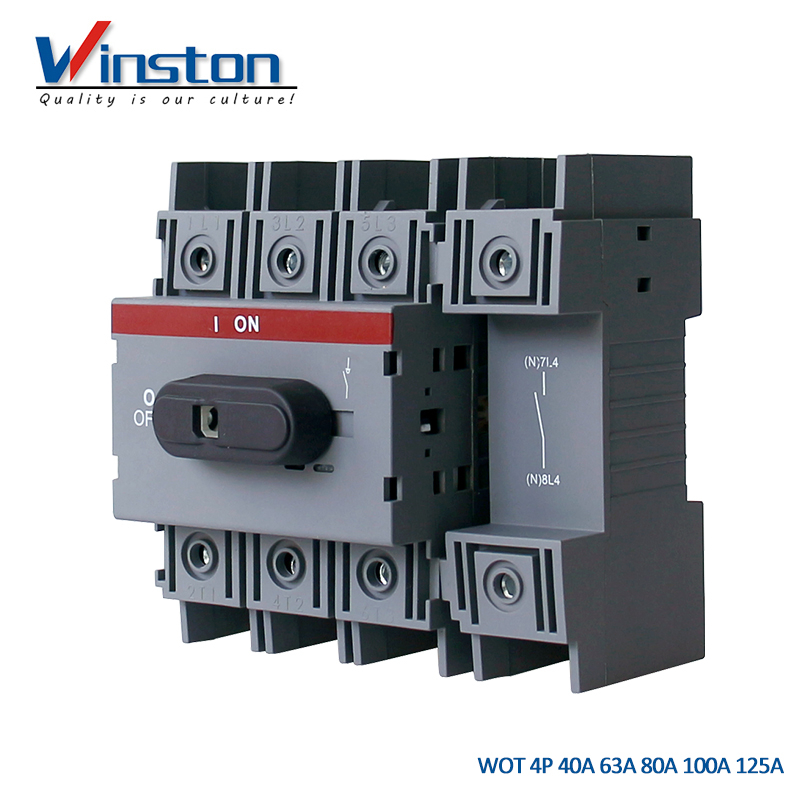

модель | WOT40F | WOT63F | WOT80F | WOT100F | WOT125F | ||
Номинальное напряжение изоляции и номинальное рабочее напряжение AC20 / DC20 Диэлектрическая прочность Номинальное импульсное выдерживаемое напряжение | Степень загрязнения 3 50 Гц 1 мин. | V К.В. К.В. | 750 6 8 | 750 6 8 | 750 6 8 | 750 6 8 | 750 6 8 |
Номинальный тепловой ток и номинальный рабочий ток AC20 / DC20 ... с минимальным сечением проводника | Температура окружающей среды 40 ° C Температура окружающей среды 40 ° C Температура окружающей среды 60 ° C Cu | A A A mm² | 40 40 32 10 | 63 63 50 16 | 80 80 63 25 | 115 115 80 35 | 125 125 100 50 |
Номинальный рабочий ток, AC-21A | до 415 В 440 ... 690В | A A | 40 40 | 63 63 | 80 80 | 100 100 | 125 125 |
Номинальный рабочий ток, AC-22A | до 415 В 440 ... 690В | A A | 40 40 | 63 63 | 80 80 | 100 100 | 125 125 |
Номинальный рабочий ток, AC-23A | до 415 В 440В 500В 690В | A A A A | 23 23 23 12 | 63 63 45 20 | 75 65 58 20 | 80 65 60 40 | 90 78 70 50 |
Номинальный рабочий ток / полюсов в серии, DC-21A | 24 ... 48В 110V 220V 440В 500В 750V | A A A A A A | 32/1 32/2 32/3 16/4 16/4 32/8 | 63/1 63/2 63/4 16/4 16/4 | 80/1 80/2 80/4 16/4 16/4 | 100/1 100/2 100/4 | 125/1 125/2 125/4 |
Номинальный рабочий ток / полюсов в серии, DC-22A | 24 ... 48В 110V 220V 440В 750V | A A A A A | 32/1 32/2 32/4 10/4 25/8 | 63/1 63/2 45/4 10/4 | 80/1 80/2 45/4 10/4 | 100/1 100/2 63/4 | 125/1 125/2 80/4 |
Номинальный рабочий ток / полюсов в серии, DC-23A | 24 ... 48В 110V 220V 440В 750V | A A A A A | 32/1 32/2 32/4 10/4 16/8 | 63/1 63/2 45/4 10/4 | 80/1 80/2 45/4 10/4 | 100/1 100/2 63/4 | 125/1 125/2 63/4 |
Номинальная рабочая мощность, AC-23A (Эти значения даны для руководства и могут варьироваться соотв. к производителю двигателя) | 220 ... 240В 400 ... 415В 440 ... 500В 690В | KW KW KW KW | 5.5 11 11 11 | 11 22 22 15 | 22 37 37 18.5 | 22 37 37 37 | 22 45 45 45 |
Номинальная отключающая способность, AC-23A | до 415 В 440В 500В 690В | A A A A | 184 184 184 96 | 360 360 360 160 | 640 448 464 160 | 640 520 480 320 | 720 624 560 400 |
Номинальная разрывная мощность / полюсов в серии, DC-23A | 24-48V 110V 220V | A A A | 128/1 128/2 128/4 | 180/1 180/2 180/4 | 252/1 252/2 180/4 | 400/1 400/2 252/4 | 500/1 500/2 252/4 |
440В 750V | A A | 40/4 64/8 | 40/4 | 40/4 | |||
Номинальный условный ток короткого замыкания Ip (R.M.S) и соответствующий max.allowed ток отсечки îc. Ток отсечки îc относится к значениям Список производителей предохранителей (однофазный испытание в соответствии с IEC60269) | 50kA ≤415V | KA A | 16.5 125/125 | 16.5 125/125 | |||
100kA ≤500V | KA A | ||||||
10KA ≤690V | KA A | 8.2 125/100 | 8.2 125/100 | ||||
50kA ≤690V | KA A | 10 63/63 | 10 63/63 | ||||
Номинальный кратковременный выдерживаемый ток | 690V, 0.25s 690 В, 1 с | KA KA | 2.5 | 2.5 | |||
Номинальная мощность короткого замыкания | 69/50 | KA | 3.6 | 3.6 | |||
Номинальная мощность конденсатора (номинальные характеристики конденсатора ограничены плавкой вставкой.) | 400-415V | кВАр | 40 | 50 | |||
Потеря мощности / полюс | При номинальном рабочем токе | W | 4.0 | 6.3 | |||
Механическая выносливость | Oper | 20000 | 20000 | ||||
Вес без аксессуаров | кг кг | 0.36 0.50 | 0.36 0.50 | ||||
Размер кабеля | Размер медной проволоки подходит для клеммных зажимов | mm² AWG | 10-70 8-00 | 10-70 8-00 | |||
Крутящий момент затяжки Рабочий крутящий момент | Требуется встречный крутящий момент 3-полюсный выключатель-разъединитель | Nm Nm | 6 2 | 6 2 |
