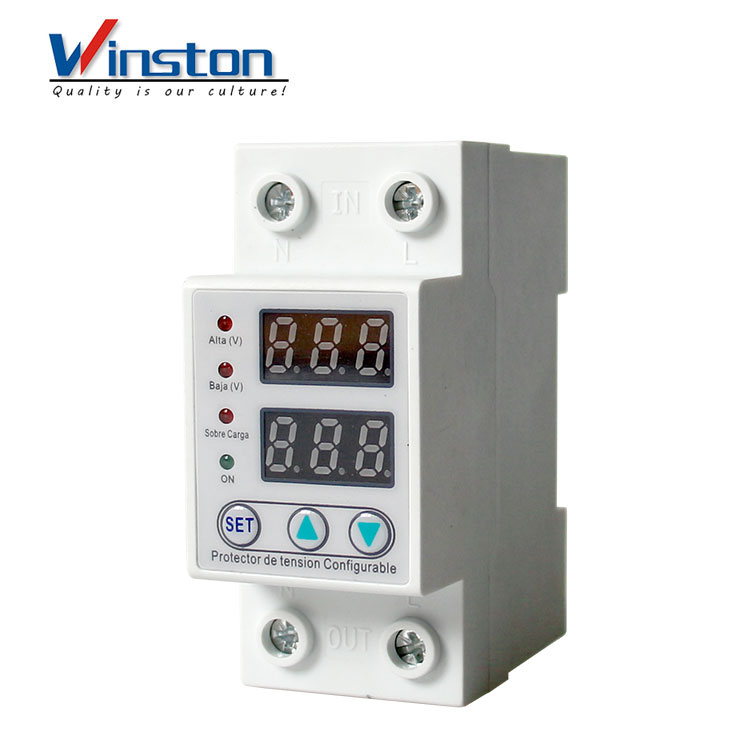

WD-B63 Устройство ограничения напряжения / предельного тока

Схема подключения

В основном используется для домашнего и аналогичного использования низковольтных распределительных линий, когда линия перенапряжения или сбоя пониженного напряжения может автоматически отключаться, и может автоматически определять напряжение линии, когда линия возвращается в нормальное состояние при автоматическом замыкании.

Продукты с высокоскоростной обработкой малой мощности в качестве основного элемента управления, магнитное реле удержания высокой нагрузки для главной цепи управления, светодиодный цифровой дисплей с напряжением производства, индикация состояния светового индикатора, продукт может выдерживать воздействие удара высокого давления.

Своевременная защита безопасного использования грузовой техники. Действия по защите продукта, когда нейтральная линия не открыта, при установке должны соответствовать GB16895.21 и другим соответствующим процедурам установки.

Метод настройки

1. Нажмите и удерживайте кнопку «SET» в течение 3 секунд, чтобы войти в

состояние настройки параметров.

1.1 Когда горит светодиод «Over (V)», это означает настройку перенапряжения

Значение состояния, нажмите «Вверх» и «Вниз», чтобы настроить перенапряжение

ценность. значение по умолчанию составляет 270 В

1.2 Нажмите \"SET \" Когда горит светодиод Under (V), это означает

В состоянии значения напряжения нажмите «ВВЕРХ» и «ВНИЗ», чтобы настроить

Значение перенапряжения. значение по умолчанию составляет 170 В

1.3 Нажмите \"SET \" Когда горит светодиод Current (A), это означает

Ограничить текущее значение состояния, нажмите «Вверх» и «Вниз», чтобы настроить

Предельная стоимость отверждения. Значение по умолчанию составляет 40А.

2. Когда все данные уже установлены, подождите 40 секунд, затем подключите

сила.

3. Нажмите \"UP \" и \"Dwon \", сбросьте значение по умолчанию.
