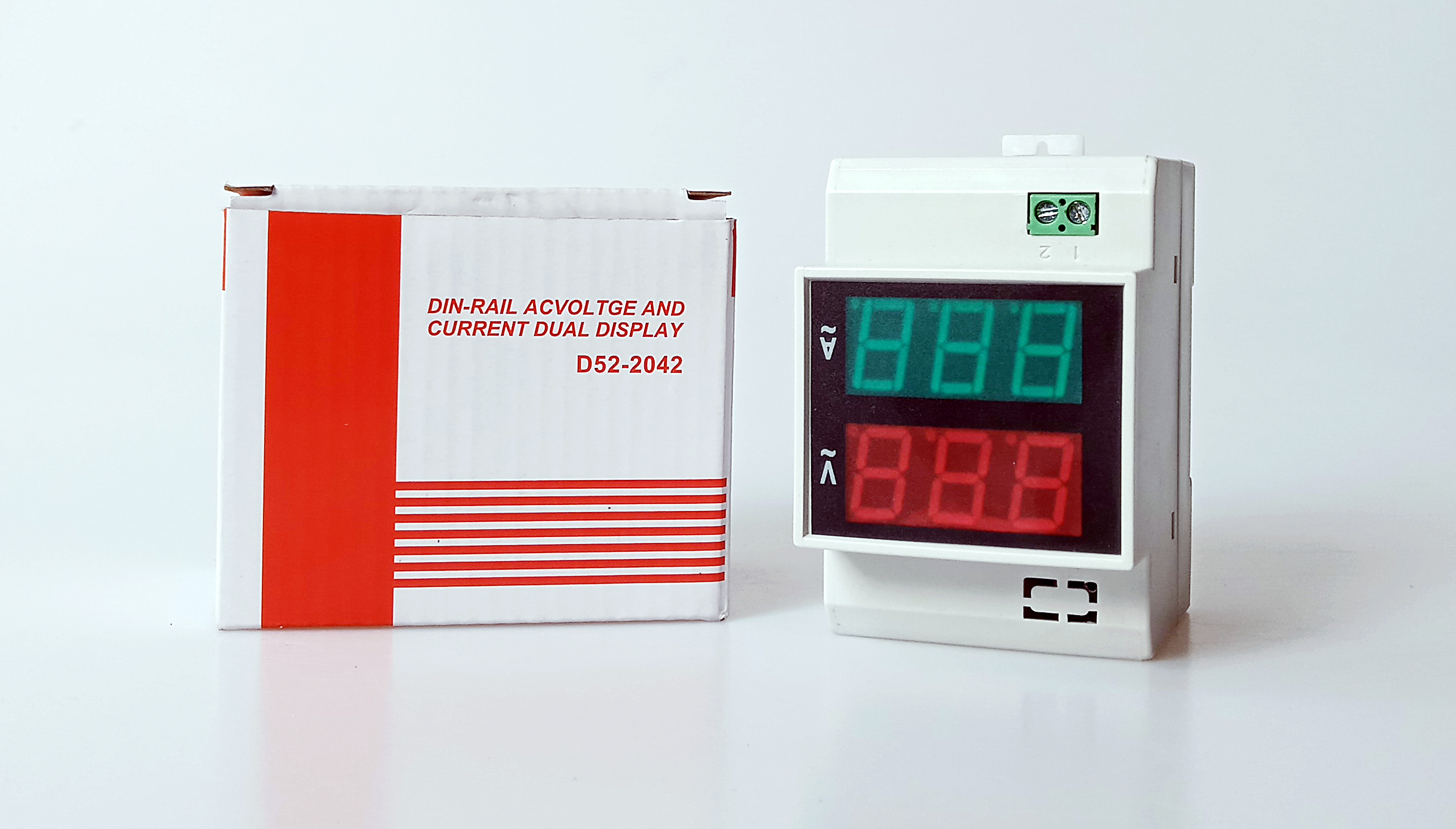

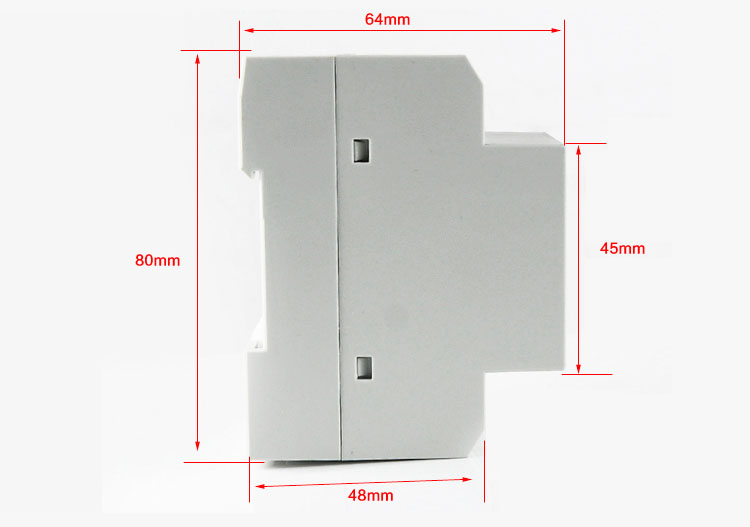

D52-2042 Din Rail Цифровой амперметр и вольтметр

Схема подключения

D52-2042 Измеритель напряжения и тока переменного тока на DIN-рейке может отображать напряжение и ток переменного тока одновременно.

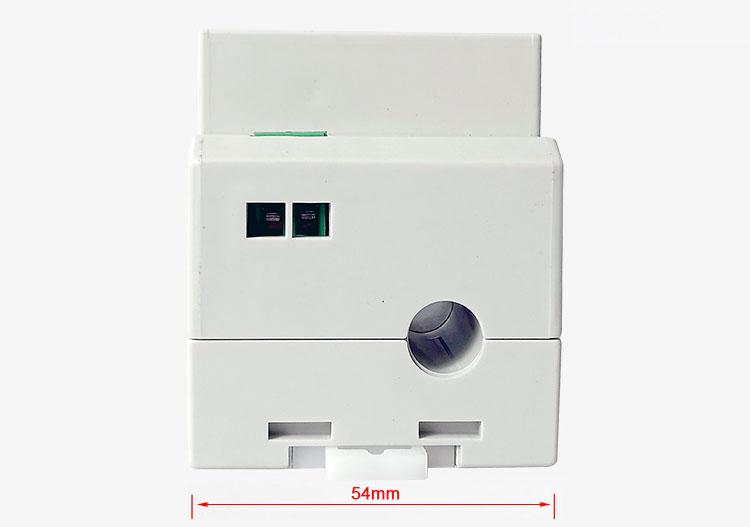

Если измерительный ток ниже 99,9 А, вы можете получить переменный ток, только проведя провод через отверстие в правой части измерительного прибора.

Если измеряемый ток выше 99,9 А, следует подключить измеритель к трансформатору тока.

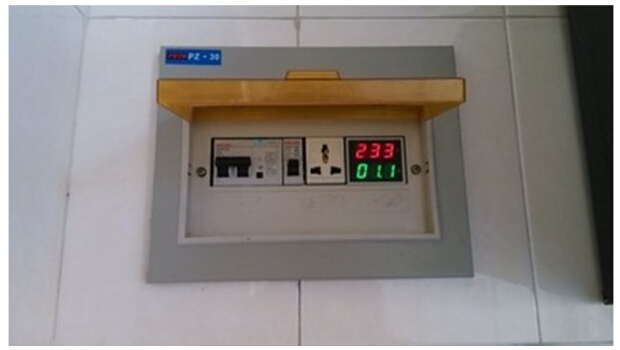

заявка

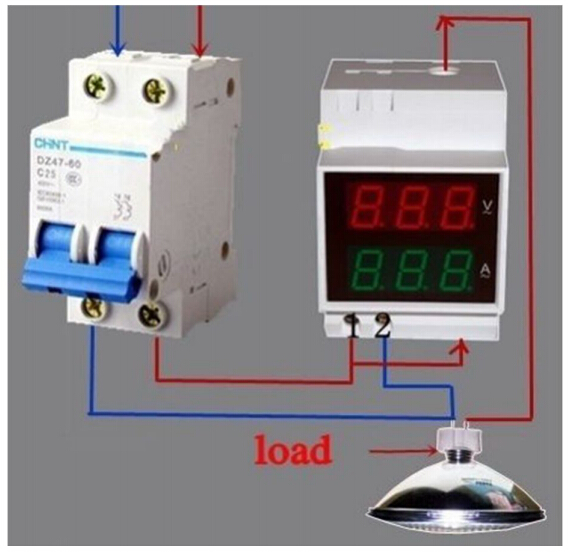

1. Подключите измерительное напряжение к клемме 1 и 2 в левом нижнем углу измерительного прибора.

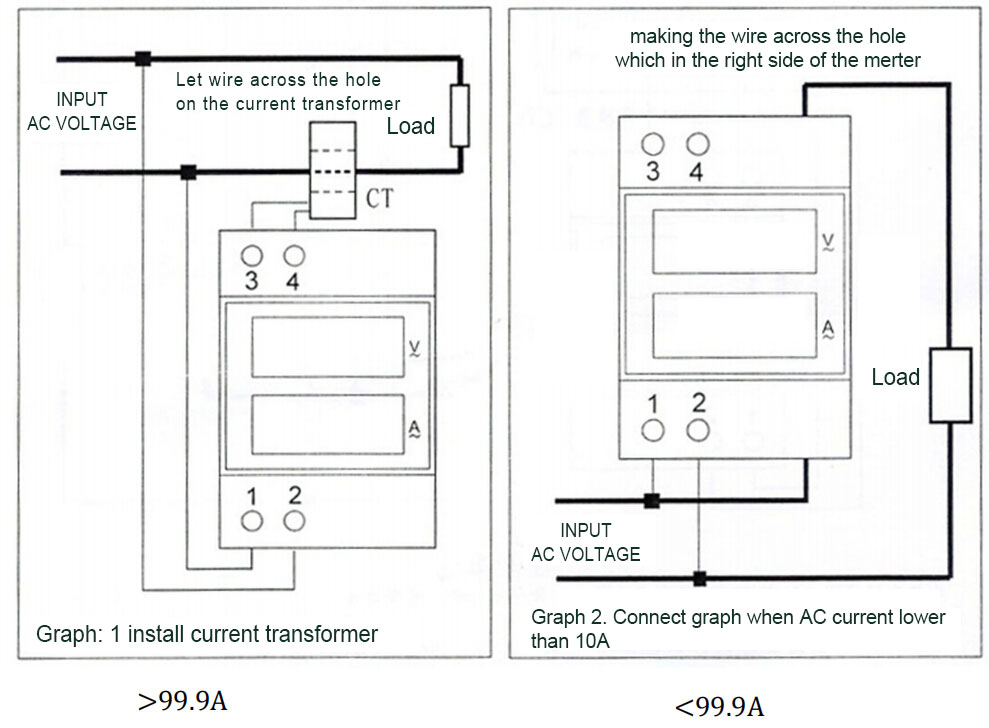

2. Установите трансформатор тока, как показано на рисунке 1. Подключите провода вторичного трансформатора к клеммам 3 и 4 на поверхности счетчика. Проведите измерительный провод к отверстию трансформатора тока.

3. Если измеряемый ток находится в диапазоне от 0,1 до 99,9 А, см. График 2, вы можете получить ток только через провод, проходящий через отверстие в нижней части измерителя, и направление вставки не влияет на результат измерения.
