CM20
Winston/OEM
9033000090

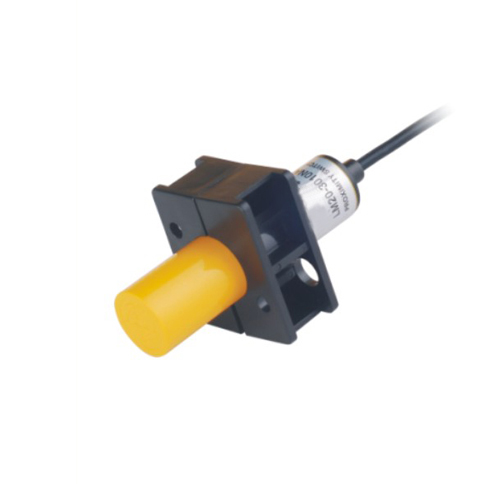

CM20 Емкостный бесконтактный выключатель
Модельное объяснение бесконтактного выключателя:
1. переключить категорию: LM: тип индуктивностиCM: тип емкости SM: тип залаAM: безопасный взрывозащищенный тип XM: мини линейный типHM: тип РидRU: Ультразвуковой тип | 5. Выходная форма: N: трехпроводной выход NPN постоянного токаP: трехпроводной выход PNP постоянного тока L: двухпроводной выход постоянного тока: Двухпроводной выход переменного тока J: релейный контактNP: NPN + PNP двойной выход |
2. Внешний вид кода: C: тип цилиндра; F: тип угловой колонны и тип установки в плоскости) | 6. Выходное состояние: A: нормально открытый (НЕТ) B: нормально открытый (НЗ) C: нормально открытый (NO) + нормально закрытый (NC) MU: Мимическое напряжение MI: Мимическое напряжение MUI: напряжение и ток двойной выход |
3. Рабочее напряжение: 30: 6 ~ 36 В постоянного тока 310: 5 ~ 24 В постоянного тока 320: 12 ~ 60 В постоянного тока 330: 10 ~ 30 В постоянного тока 340: 10 ~ 55 В постоянного тока 350: 10 ~ 60 В постоянного тока 360: 5 ~ 36 В постоянного тока 20: 90 ~ 250 В переменного тока 210: 24 ~ 250 В переменного тока 220: 380 В переменного тока 40: 12 ~ 240 В постоянного тока / 24 ~ 240 В переменного тока 50: специальное напряжение | 7.Subsidiart функции: T: с авиационным разъемом Y: доказательство воды, доказательство масла Я: Особые требования H: высокая термостойкость R: тип кольца |
Расстояние 4.Detection: 01: 1мм 05: 5мм10: 10 мм ...... | 8. большое расстояние L: большое расстояние |
Емкостный бесконтактный переключатель
1. Индукционная поверхность емкостного датчика состоит из двух коаксиальных ментальных электродов, которые подключены к конденсатору и подключены к колебательной цепи RC, как электрод с открытым конденсатором.
2. При подключении к источнику питания RC генератор не работает. Когда объект закрыт конденсаторным электродом, емкость конденсатора будет увеличиваться, и генератор будет вибрировать. Посредством обработки контура за каскадом оба сигнала колебаний остановки и колебаний будут преобразованы в знаки переключения для проверки
существование объекта. это расстояние может быть получено, но для неметаллического объекта расстояние действия определяется диэлектрической постоянной материала, чем больше диэлектрическая проницаемость, тем больше будет расстояние действия.
Принцип работы емкостного бесконтактного переключателя
| Структурная категория | Объект Индуктивная поверхность RC Осциллятор Ступень переключения Ступень увеличенной мощности |
| Внешний вид иллюстрации |  |
Внешний вид иллюстрации
заявка
Измерение уровня жидкости - пластиковая или стеклянная тара |
Измерение уровня материала |  Проверка на сломанную доску |
Сосчитать бутылки |
Определить натяжение конвейерной ленты |
Счетчик и обнаружение уровня материала |
CM20 Емкостный бесконтактный выключатель
Модельное объяснение бесконтактного выключателя:
1. переключить категорию: LM: тип индуктивностиCM: тип емкости SM: тип залаAM: безопасный взрывозащищенный тип XM: мини линейный типHM: тип РидRU: Ультразвуковой тип | 5. Выходная форма: N: трехпроводной выход NPN постоянного токаP: трехпроводной выход PNP постоянного тока L: двухпроводной выход постоянного тока: Двухпроводной выход переменного тока J: релейный контактNP: NPN + PNP двойной выход |
2. Внешний вид кода: C: тип цилиндра; F: тип угловой колонны и тип установки в плоскости) | 6. Выходное состояние: A: нормально открытый (НЕТ) B: нормально открытый (НЗ) C: нормально открытый (NO) + нормально закрытый (NC) MU: Мимическое напряжение MI: Мимическое напряжение MUI: напряжение и ток двойной выход |
3. Рабочее напряжение: 30: 6 ~ 36 В постоянного тока 310: 5 ~ 24 В постоянного тока 320: 12 ~ 60 В постоянного тока 330: 10 ~ 30 В постоянного тока 340: 10 ~ 55 В постоянного тока 350: 10 ~ 60 В постоянного тока 360: 5 ~ 36 В постоянного тока 20: 90 ~ 250 В переменного тока 210: 24 ~ 250 В переменного тока 220: 380 В переменного тока 40: 12 ~ 240 В постоянного тока / 24 ~ 240 В переменного тока 50: специальное напряжение | 7.Subsidiart функции: T: с авиационным разъемом Y: доказательство воды, доказательство масла Я: Особые требования H: высокая термостойкость R: тип кольца |
Расстояние 4.Detection: 01: 1мм 05: 5мм10: 10 мм ...... | 8. большое расстояние L: большое расстояние |
Емкостный бесконтактный переключатель
1. Индукционная поверхность емкостного датчика состоит из двух коаксиальных ментальных электродов, которые подключены к конденсатору и подключены к колебательной цепи RC, как электрод с открытым конденсатором.
2. При подключении к источнику питания RC генератор не работает. Когда объект закрыт конденсаторным электродом, емкость конденсатора будет увеличиваться, и генератор будет вибрировать. Посредством обработки контура за каскадом оба сигнала колебаний остановки и колебаний будут преобразованы в знаки переключения для проверки
существование объекта. это расстояние может быть получено, но для неметаллического объекта расстояние действия определяется диэлектрической постоянной материала, чем больше диэлектрическая проницаемость, тем больше будет расстояние действия.
Принцип работы емкостного бесконтактного переключателя
| Структурная категория | Объект Индуктивная поверхность RC Осциллятор Ступень переключения Ступень увеличенной мощности |
| Внешний вид иллюстрации | |
Внешний вид иллюстрации
заявка
Измерение уровня жидкости - пластиковая или стеклянная тара |
Измерение уровня материала | Проверка на сломанную доску |
Сосчитать бутылки |
Определить натяжение конвейерной ленты |
Счетчик и обнаружение уровня материала |
