БК-200 БК-200ВА
Winston

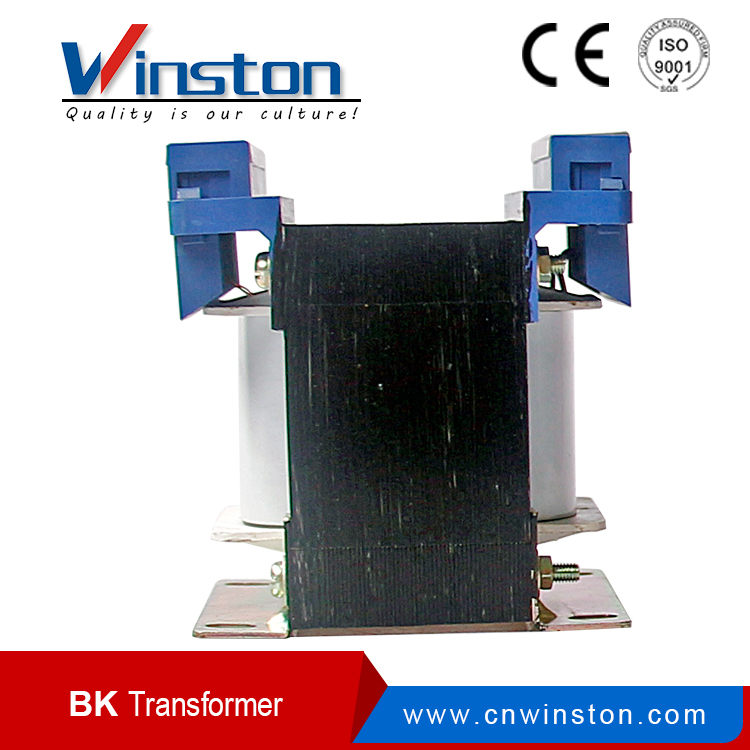

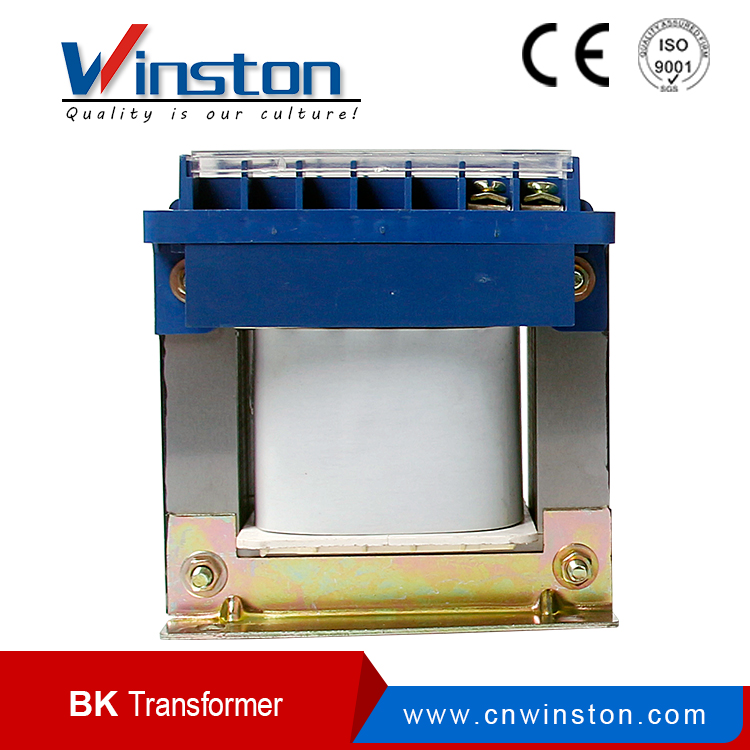

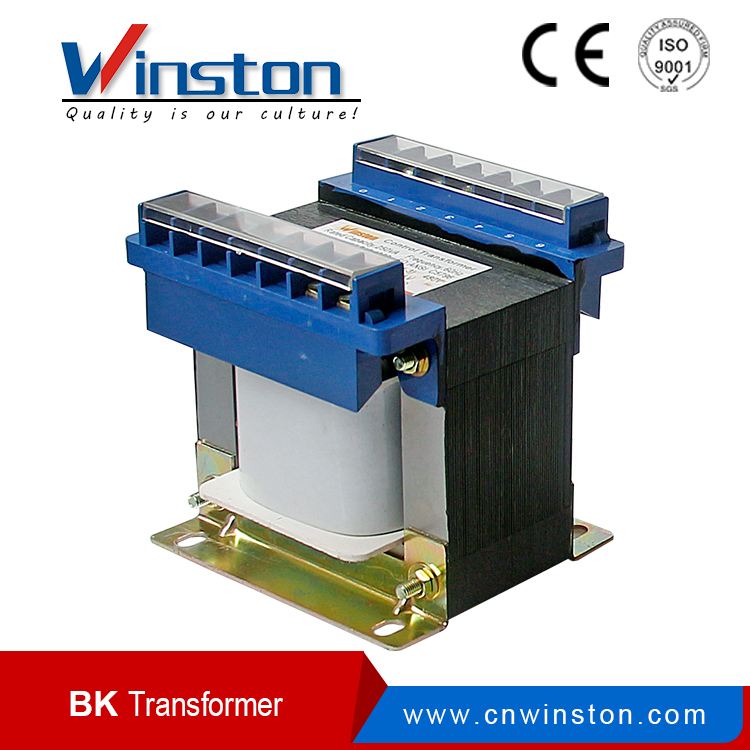

Bk-200 Series 200va Станки Управляющие трансформаторы / Силовые трансформаторы
Структура персонажа
По разным конструкциям трансформатор БК относится к типу оболочки, а по режиму монтажа - к вертикальному.
Рабочая обстановка
1. Температура окружающего воздуха: -5 ° С ~ + 40 ° С, максимальная среднемесячная температура не должна превышать + 30 ° С;
2. Высота места установки не должна превышать 1000 м;
3. Когда температура окружающего воздуха +40, относительная влажность не должна превышать 50%, и это позволяет повысить
относительная влажность при более низкой температуре. Максимальная средняя влажность в самый влажный месяц составляет 90%, а
самая низкая средняя температура в этом месяце составляет + 25oC, а конденсация на поверхности продукта вызвана
изменение температуры должно быть принято во внимание.
Техническая спецификация:
Первичное напряжение 220В 380В
Вторичное напряжение: 380В, 220В, 110В, 36В, 24В, 12В, 6В (БЫТЬ ВЫБРАННЫМ)
| модель | В целом размер | В целом размер | В целом размер | Расстояние до отверстия для установки | Установка отверстие | Вес | КОЛ | |
| (Мм) | Bmax | Dmax | Emax | А (мм) | С (мм) | К х Дж (мм) | (кг) | / CTN |
| BK-25 | 76 | 80 | 77 | 65 ± 0,4 | 50 ± 1,5 | 5 * 7 | 1.97 | 16 |
| БК-50 | 87 | 94 | 87 | 70 ± 0,4 | 60 ± 1,5 | 6 * 8 | 3.3 | 16 |
| BK-100 | 108 | 95 | 101 | 85 ± 0,4 | 65 ± 1,5 | 6 * 8 | 5.5 | 12 |
| БК-150 | 108 | 100 | 101 | 85 ± 0,4 | 75 ± 1,5 | 6 * 8 | 6.4 | 8 |
| BK-200 | 115 | 107 | 101 | 85 ± 0,4 | 80 ± 1,5 | 6 * 8 | 7.3 | 8 |
| BK-250 | 115 | 110 | 125 | 90 ± 0,4 | 95 ± 1,5 | 8 * 11 | 9 | 6 |
| BK-300 | 115 | 115 | 125 | 90 ± 0,4 | 100 ± 1,5 | 8 * 11 | 9.87 | 6 |
| BK-400 | 135 | 140 | 140 | 110 ± 0,4 | 100 ± 1,5 | 8 * 11 | 13.9 | 4 |
| БК-500 | 135 | 145 | 140 | 110 ± 0,4 | 105 ± 1,5 | 8 * 11 | 15.5 | 4 |
| BK-700 | 150 | 150 | 158 | 125 ± 0,4 | 100 ± 1,5 | 8 * 11 | 17 | 2 |
| BK-800 | 155 | 150 | 160 | 125 ± 0,4 | 119 ± 1,5 | 8 * 11 | 20 | 2 |
| BK-1000 | 155 | 160 | 160 | 125 ± 0,4 | 130 ± 1,5 | 8 * 11 | 25 | 2 |
| BK-1500 | 180 | 220 | 180 | 143 ± 0,4 | 150 ± 1,5 | 8 * 11 | 17 | 1 |
| BK-2000 | 180 | 240 | 180 | 143 ± 0,4 | 175 ± 1,5 | 8 * 11 | 21 | 1 |
| BK-2500 | 210 | 230 | 240 | 185 ± 0,4 | 175 ± 1,5 | 8 * 11 | 25 | 1 |
| BK-3000 | 210 | 230 | 240 | 185 ± 0,4 | 190 ± 1,5 | 8 * 11 | 28 | 1 |
| BK-4000 | 250 | 250 | 280 | 195 ± 0,4 | 170 ± 1,5 | 8 * 11 | 40 | 1 |
| BK-5000 | 250 | 265 | 280 | 195 ± 0,4 | 195 ± 1,5 | 8 * 11 | 41 | 1 |
Размеры:
Подключение:
заявка
Трансформатор управления станком серии BK подходит для цепи 50 ~ 60 Гц, напряжение до 500 В,
обычно применяется в качестве источника питания для электрооборудования станков, локального освещения и индикатора
лампы.
