Количество: | |
---|---|
AD-55
Winston
8504401990
AD-55
CE
Winston / OEM
Сделано в Китае
Стандартная коробка экспорта
PCS
10
3-7дней
MODEL | AD-55A | | AD-55B | |
ВЫВОД | CH1 | CH2 | CH1 | CH2 |
Номер выхода | 13.8 | 13.4V | 27,6 (24) | 26,5 (24) |
Напряжение постоянного тока | 3.5A | 0.23A | 1.8A | 0.16A |
Номинальный ток | 0 ~ 4A | -------- | 0 ~ 2A | -------- |
Текущий диапазон | 51.38W | 53.92W | ||
Номинальная мощность | 100mVp-р | -------- | 100mVp-р | -------- |
Пульсация и шум | CH1: 12 ~ 14.5V | CH1: 24 ~ 29В | ||
Напряжение Adj. Спектр | ± 1,0% | -------- | ± 1,0% | -------- |
Допуск напряжения | ± 0,5% | -------- | ± 0,5% | -------- |
Линия Регулирование | ± 0,5% | -------- | ± 0,5% | -------- |
Регулирование нагрузки | 800 мс, 50 мс / 230 В переменного тока, 1600 мс, 50 мс / 115 В переменного тока при полной нагрузке | |||
Настройка, Время нарастания | 80 мс / 230 В переменного тока 16 мс / 115 В переменного тока при полной нагрузке | |||
| | |||
ВХОД | | |||
Диапазон напряжения | 88 ~ 264 В ~ 47 ~ 63 Гц; 124 ~ 370VDC | |||
Переменный ток | 1.6A / 115VAC 1A / 230VAC | |||
КПД | 71% | 74% | ||
Пусковой ток | Холодный старт 20A / 115VAC 40A / 230VAC | |||
Ток утечки | <1 мА / 240 В переменного тока | |||
| | |||
ЗАЩИТА | | |||
Перегрузка | 105 ~ 150% номинальной выходной мощности | |||
Тип защиты: переменный ток Режим зарядки: режим сбоя, восстанавливается автоматически после устранения неисправности Режим ИБП: защищен внутренним предохранителем | ||||
Перенапряжения | CH1: 15,87 ~ 18.63V | CH1: 31,74 ~ 37.26V | ||
Тип защиты: режим сбоя, восстанавливается автоматически после устранения неисправности | ||||
Низкий заряд батареи | 9.5 ~ 11V | 20 ~ 22V | ||
| | |||
ОКРУЖАЮЩАЯ ОБСТАНОВКА | | |||
Рабочая темп. | -10 ~ + 60 ℃ (см. «Кривая снижения характеристик») | |||
Рабочая влажность | 20 ~ 90% относительной влажности без конденсации | |||
Температура хранения., Влажность | -20 ~ + 85 ℃, 10 ~ 95% относительной влажности | |||
Температура Коэффициент | ± 0,03% / ℃ (0 ~ 50 ℃) на выходе CH1 | |||
вибрация | 10 ~ 500 Гц, 2G10 мин. / 1 цикл, 60 мин. По каждой оси X, Y, Z | |||
| | |||
БЕЗОПАСНОСТЬ И ЭМС | | |||
Стандарты безопасности | UL60950-1, одобрен TUV EN60950-1 | |||
Выдержать напряжение | I / P-O / P: 3 кВА, I / P-FG: 1,5 кВА, O / P-FG: 0,5 кВА, | |||
Сопротивление изоляции | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока / 25 ℃ / 70% относительной влажности | |||
ЭМС Эмиссия | Соответствие EN55022 (CISPR22) Класс B, EN61000-3-2, -3 | |||
ЭМС Иммунитет | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, уровень легкой промышленности, критерии A | |||
| | |||
ДРУГАЯ | | |||
измерение | 159 * 97 * 38 мм (L * W * H) | |||
Вес | 0.5Kg | |||
упаковка | 24pcs / 12.60Kg / 0.75CUFT |
MODEL | AD-55A | | AD-55B | |
ВЫВОД | CH1 | CH2 | CH1 | CH2 |
Номер выхода | 13.8 | 13.4V | 27,6 (24) | 26,5 (24) |
Напряжение постоянного тока | 3.5A | 0.23A | 1.8A | 0.16A |
Номинальный ток | 0 ~ 4A | -------- | 0 ~ 2A | -------- |
Текущий диапазон | 51.38W | 53.92W | ||
Номинальная мощность | 100mVp-р | -------- | 100mVp-р | -------- |
Пульсация и шум | CH1: 12 ~ 14.5V | CH1: 24 ~ 29В | ||
Напряжение Adj. Спектр | ± 1,0% | -------- | ± 1,0% | -------- |
Допуск напряжения | ± 0,5% | -------- | ± 0,5% | -------- |
Линия Регулирование | ± 0,5% | -------- | ± 0,5% | -------- |
Регулирование нагрузки | 800 мс, 50 мс / 230 В переменного тока, 1600 мс, 50 мс / 115 В переменного тока при полной нагрузке | |||
Настройка, Время нарастания | 80 мс / 230 В переменного тока 16 мс / 115 В переменного тока при полной нагрузке | |||
| | |||
ВХОД | | |||
Диапазон напряжения | 88 ~ 264 В ~ 47 ~ 63 Гц; 124 ~ 370VDC | |||
Переменный ток | 1.6A / 115VAC 1A / 230VAC | |||
КПД | 71% | 74% | ||
Пусковой ток | Холодный старт 20A / 115VAC 40A / 230VAC | |||
Ток утечки | <1 мА / 240 В переменного тока | |||
| | |||
ЗАЩИТА | | |||
Перегрузка | 105 ~ 150% номинальной выходной мощности | |||
Тип защиты: переменный ток Режим зарядки: режим сбоя, восстанавливается автоматически после устранения неисправности Режим ИБП: защищен внутренним предохранителем | ||||
Перенапряжения | CH1: 15,87 ~ 18.63V | CH1: 31,74 ~ 37.26V | ||
Тип защиты: режим сбоя, восстанавливается автоматически после устранения неисправности | ||||
Низкий заряд батареи | 9.5 ~ 11V | 20 ~ 22V | ||
| | |||
ОКРУЖАЮЩАЯ ОБСТАНОВКА | | |||

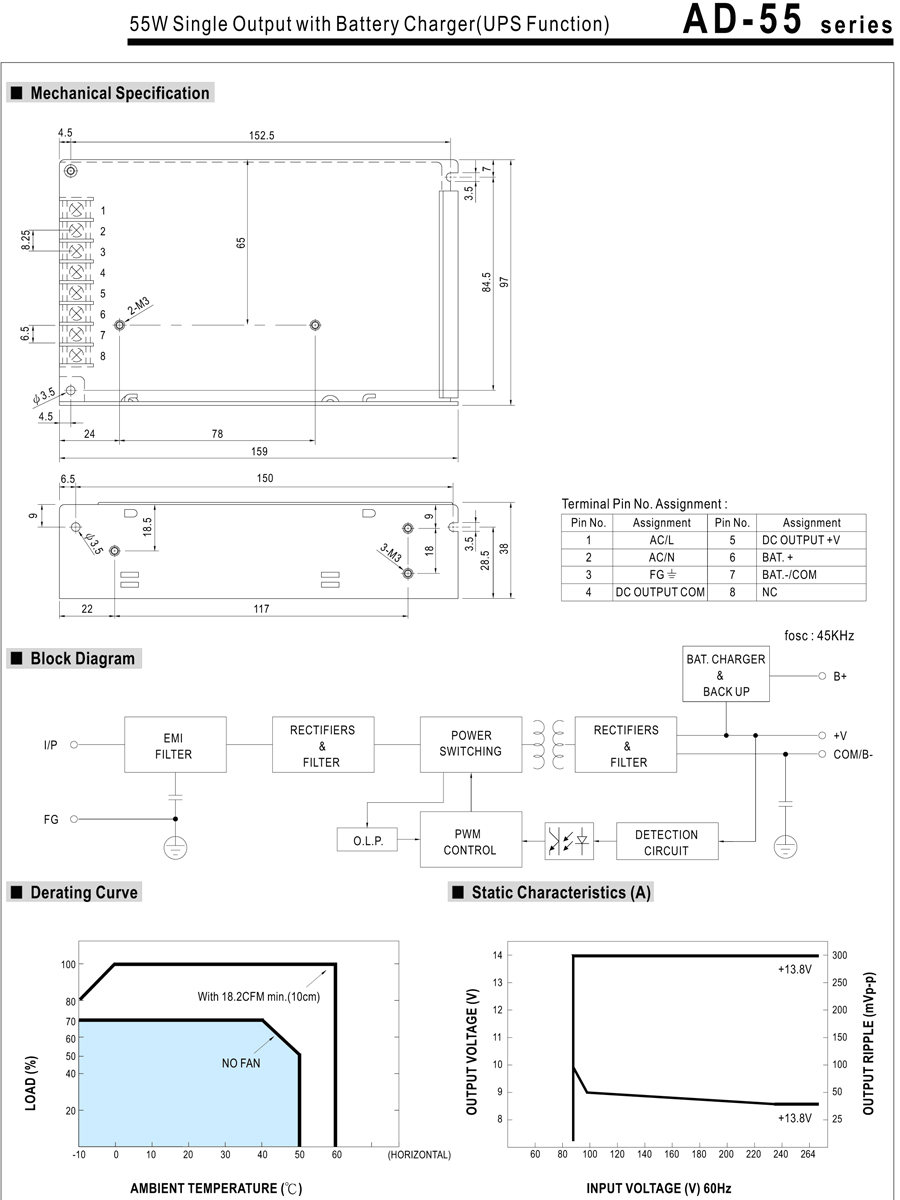

Рабочая темп. | -10 ~ + 60 ℃ (см. «Кривая снижения характеристик») | |||
