LPV-50W
Winston
· Источник питания постоянного напряжения
· 180 ~ 264 В переменного тока
· Небольшой объем, небольшой вес, высокая эффективность
· Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
· Охлаждение свободной конвекцией воздуха
· Полностью герметизирован с уровнем IP67
· 100% испытание при полной нагрузке
·1 год гарантии
· Источник питания постоянного напряжения
· 180 ~ 264 В переменного тока
· Небольшой объем, небольшой вес, высокая эффективность
· Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
· Охлаждение свободной конвекцией воздуха
· Полностью герметизирован с уровнем IP67
· 100% испытание при полной нагрузке
·1 год гарантии
| модель | LPV-50-12 | LPV-50-24 | |
| вывод | Напряжение постоянного тока | 12V | 24V |
| Допуск напряжения | ± 1% | ± 1% | |
| Текущий диапазон | 0 ~ 4.2A | 0 ~ 2.1A | |
| Пульсация & шум | 100mVp-р | 150mvp-р | |
| вход | Диапазон напряжения | 170 ~ 264В, 235 ~ 373VDC | |
| частота | 47 ~ 63Hz | ||
| Переменный ток | 0.65A / 230VAC | ||
| КПД | 81% | 83% | |
| Пусковой ток | Ток холодного пуска 35A / 230VAC | ||
| Ток утечки | <1мА / 24 | ||
| защита | Над нагрузкой | Номинальная выходная мощность 115% ~ 150% Защита от перегрузки | |
| Тип защиты: режим сбоя, автоматическое восстановление после устранения неисправности | |||
| Перенапряжение | 15,6 ~ 17.8V | 30.6 ~ 33.2V | |
| Тип защиты: режим сбоя, автоматическое восстановление после устранения неисправности | |||
| Перегретый | Shell temp≥85 ℃ ℃ защита от перегрева | ||
| Режим защиты: выход отключения, автоматическое восстановление после того, как температура станет нормальной | |||
| окружающая обстановка | Рабочая температура, влажность | -10 ℃ ~ 60 ℃, 20% ~ 90% относительной влажности | |
| Температура хранения. Влажность | -20 ℃ ~ + 85 ℃ ， 10% ~ 95% относительной влажности без конденсации | ||
| Выдерживают вибрацию | 10 ~ 500 Гц, 2G 10 минут / 1 цикл, период 60 минут, каждая ось | ||
| безопасность | Выдержать напряжение | I / P-O / P: 1,5 кВА, I / P-FG: 1,5 кВА, O / P-FG: 0,5 кВА. | |
| Изолированное сопротивление | I / P-O / P 、 I / P-FG 、 O / P-FG: 100 мОм / 500 В постоянного тока | ||
| Приступы | Стандарт безопасности | Fit UL1012, IP67 уровень защиты | |
| tandard | Стандарт ЭМС | Fit EN55022 ， CLASSA | |

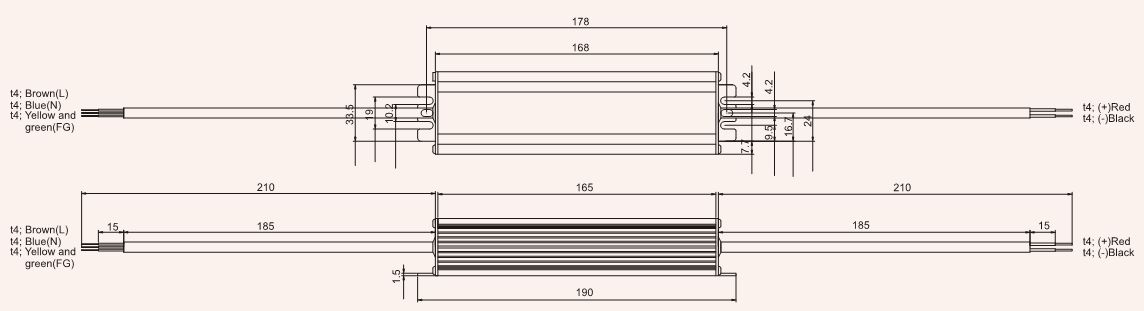

| другие | измерение | 190 * 49 * 34 мм (Д * Ш * В) | |
| Вес / упаковка | 0,53 кг / 30 шт. / 17 кг / 0,025 м³ / 0,87CUFT | ||
| Запись | 1. Все параметры, не упомянутые специально, измеряются при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃ | ||
| 2. Пульсации и шум измеряются при полосе пропускания 20 МГц с помощью 12-дюймовой витой пары, которая заканчивается параллельным конденсатором 0,1 мкФ и 47 мкФ. | |||
| 3. Допуск: включает установленный допуск, регулировку линии и регулировку нагрузки. | |||
