LMF3
Winston

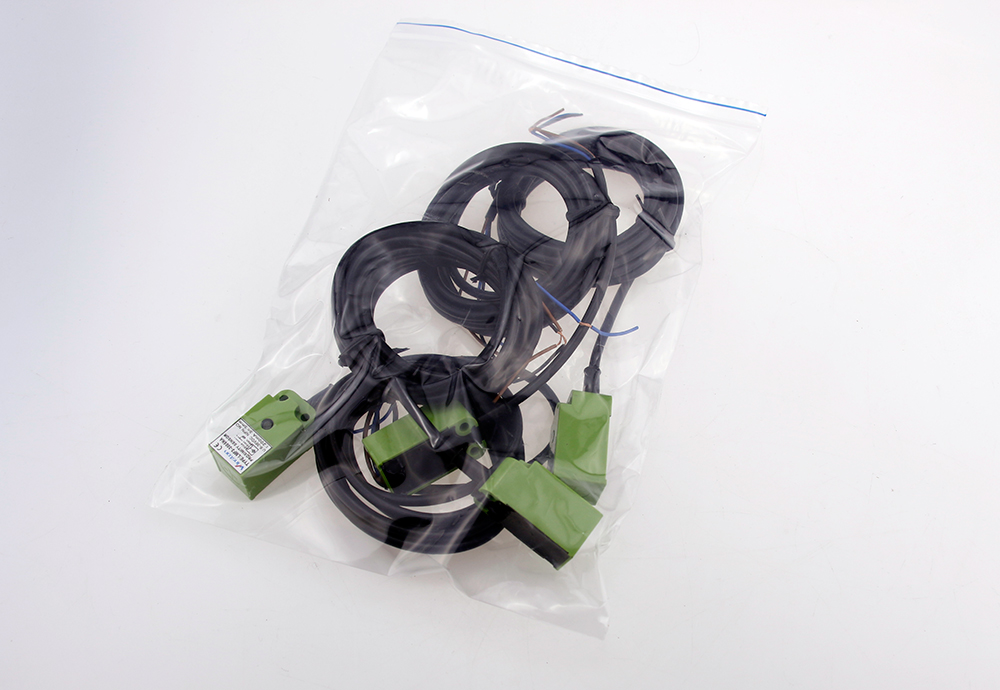

LMF3 Индуктивный датчик приближения
Компактный объем
высокая точность повторного определения местоположения
Разнообразные внешние структуры
Хорошая производительность против вмешательства.
Многие выходные формы
Высокая частота включения.
Широкий диапазон напряжения
Доказательство пыли, вибрации, воды и масла.
С защитой от короткого замыкания и перевернутой защитой.
Длительный срок службы
LMF3 Индуктивный датчик приближения
Компактный объем
высокая точность повторного определения местоположения
Разнообразные внешние структуры
Хорошая производительность против вмешательства.
Многие выходные формы
Высокая частота включения.
Широкий диапазон напряжения
Доказательство пыли, вибрации, воды и масла.
С защитой от короткого замыкания и перевернутой защитой.
Длительный срок службы
Модельное объяснение бесконтактного переключателя
1. Категория переключателя (LM: тип индуктивности; CM: тип емкости; SM: тип Холла; AM: тип взрывозащищенности безопасности; XM: линейный тип имитации)
2. Код внешнего вида (C: тип цилиндра; F: тип угловой колонны и тип плоской установки)
3. Рабочее напряжение (30: 6-36 В постоянного тока; 310: 5-24 В постоянного тока; 320: 12-60 В постоянного тока; 20: 90-250 В переменного тока; 210: 24-250 В переменного тока; 220: 380 В переменного тока; 40: 12-240 В постоянного тока / 24-240 В переменного тока; 50 : Специальное напряжение)
4. Расстояние обнаружения (01: 1 мм; 05: 5 мм; 10: 10 мм)
5. Метод вывода (N: трехпоточный выход NPN постоянного тока; P: трехпоточный выход PNP постоянного тока;
L: двухстрочный выход постоянного тока; Двухпроводной выход переменного тока; J: релейный выход; NP: выход NPN + PNP)
6. Состояние выхода (A: NO; B: NC; C: NO + NC; MU: мимическое напряжение; MI: мимический ток)
7. Код функции Auxi (T: с разъемом; Y: водонепроницаемый, масляный; I: специальное требование;
H: высокая термостойкость; R: Тип кольца)
Технические характеристики:
| ГАБАРИТНЫЕ РАЗМЕРЫ |
| |||
| РАСПРЕДЕЛЕНИЕ РАССТОЯНИЯ 5 ММ | ||||
| Промывать | DC 10-30V | NPN | НЕТ | LMF3-3005NA |
| Северная Каролина | LMF3-3005NB | |||
| NO + NC | ||||
| ПНП | НЕТ | LMF3-3005PA | ||
| Северная Каролина | LMF3-3005PB | |||
| NO + NC | ||||
| двухпроводная система | НЕТ | LMF3-3005LA | ||
| Северная Каролина | LMF3-3005LB | |||
| AC 90-250 В | SCR Control-lable, кремний | НЕТ | ||
| Северная Каролина | ||||
| NO + NC | ||||
| Выход реле | ||||
| РАСПРЕДЕЛЕНИЕ РАССТОЯНИЯ 5 ММ | ||||
| Незаподлицо | DC 10-30V | NPN | НЕТ | |
| Северная Каролина | ||||
| NO + NC | ||||
| ПНП | НЕТ | |||
| Северная Каролина | ||||
| NO + NC | ||||
| двухпроводная система | НЕТ | |||
| Северная Каролина | ||||
| AC 90-250 В | SCR Control-lable, кремний | НЕТ | LMF3-2005A | |
| Северная Каролина | LMF3-2005B | |||
| NO + NC | ||||
| Выход реле | ||||
| Controloutput | ОКРУГ КОЛУМБИЯ | 200mA | ||
| SCR / Реле | 300mA | |||
| Выходное напряжение вольт постоянного тока / переменный ток | NPN / PNP <3 В, двухпроводный <3,9 В, переменный ток <10 В | |||
| Потребляемый ток | DC <15mA, AC <10mA | |||
| Стандартный обнаруженный объект | 20 * 20 * 1 (железо A3) | |||
| Повторная точность | 0.02 | |||
| DC / AC | 400Гц / 25Гц | |||
| Температура рабочей среды | -25 ℃ ~ + 70 ℃ | |||
| Изоляционное сопротивление | 50мОм | |||
| Материал корпуса | ABS смола | |||
| Степень защиты | IP67 | |||
| Альтернативная модель дома и за рубежом | PS17-5PN | |||
Модельное объяснение бесконтактного переключателя
1. Категория переключателя (LM: тип индуктивности; CM: тип емкости; SM: тип Холла; AM: тип взрывозащищенности безопасности; XM: линейный тип имитации)
2. Код внешнего вида (C: тип цилиндра; F: тип угловой колонны и тип плоской установки)
3. Рабочее напряжение (30: 6-36 В постоянного тока; 310: 5-24 В постоянного тока; 320: 12-60 В постоянного тока; 20: 90-250 В переменного тока; 210: 24-250 В переменного тока; 220: 380 В переменного тока; 40: 12-240 В постоянного тока / 24-240 В переменного тока; 50 : Специальное напряжение)
4. Расстояние обнаружения (01: 1 мм; 05: 5 мм; 10: 10 мм)
5. Метод вывода (N: трехпоточный выход NPN постоянного тока; P: трехпоточный выход PNP постоянного тока;
L: двухстрочный выход постоянного тока; Двухпроводной выход переменного тока; J: релейный выход; NP: выход NPN + PNP)
6. Состояние выхода (A: NO; B: NC; C: NO + NC; MU: мимическое напряжение; MI: мимический ток)
7. Код функции Auxi (T: с разъемом; Y: водонепроницаемый, масляный; I: специальное требование;
H: высокая термостойкость; R: Тип кольца)
Технические характеристики:
| ГАБАРИТНЫЕ РАЗМЕРЫ |
| |||
| РАСПРЕДЕЛЕНИЕ РАССТОЯНИЯ 5 ММ | ||||
| Промывать | DC 10-30V | NPN | НЕТ | LMF3-3005NA |
| Северная Каролина | LMF3-3005NB | |||
| NO + NC | ||||
| ПНП | НЕТ | LMF3-3005PA | ||
| Северная Каролина | LMF3-3005PB | |||
| NO + NC | ||||
| двухпроводная система | НЕТ | LMF3-3005LA | ||
| Северная Каролина | LMF3-3005LB | |||
| AC 90-250 В | SCR Control-lable, кремний | НЕТ | ||
| Северная Каролина | ||||
| NO + NC | ||||
| Выход реле | ||||
| РАСПРЕДЕЛЕНИЕ РАССТОЯНИЯ 5 ММ | ||||
| Незаподлицо | DC 10-30V | NPN | НЕТ | |
| Северная Каролина | ||||
| NO + NC | ||||
| ПНП | НЕТ | |||
| Северная Каролина | ||||
| NO + NC | ||||
| двухпроводная система | НЕТ | |||
| Северная Каролина | ||||
| AC 90-250 В | SCR Control-lable, кремний | НЕТ | LMF3-2005A | |
| Северная Каролина | LMF3-2005B | |||
| NO + NC | ||||
| Выход реле | ||||
| Controloutput | ОКРУГ КОЛУМБИЯ | 200mA | ||
| SCR / Реле | 300mA | |||
| Выходное напряжение вольт постоянного тока / переменный ток | NPN / PNP <3 В, двухпроводный <3,9 В, переменный ток <10 В | |||
| Потребляемый ток | DC <15mA, AC <10mA | |||
| Стандартный обнаруженный объект | 20 * 20 * 1 (железо A3) | |||
| Повторная точность | 0.02 | |||
| DC / AC | 400Гц / 25Гц | |||
| Температура рабочей среды | -25 ℃ ~ + 70 ℃ | |||
| Изоляционное сопротивление | 50мОм | |||
| Материал корпуса | ABS смола | |||
| Степень защиты | IP67 | |||
| Альтернативная модель дома и за рубежом | PS17-5PN | |||
