XB7-E1L
Winston
самоконтрящаяся светодиодная лампа кнопочный переключатель выпуклая головка кнопка
белый синий 22мм
Кнопочный переключатель серии XB
1.Контакты изготовлены из материала AgCdO15, который обладает высокой прочностью на разрыв и длительным сроком службы.
2.Светодиодная кнопка использует светодиод для низкого энергопотребления и длительного срока службы.
3.Как переключатель, так и переключатель ключа имеют функцию, предотвращающую последующее наблюдение и предотвращающую следование тела за рукояткой.
4.Доступны два метода подключения:
(1) винтовая проводка, (2) вставная проводка.
 |  |
lВинтовая проводка: просто и удобно.
lШтекерное соединение: высокая надежность подключения, особенно подходит для использования в местах с более сильной вибрацией, таких как: автомобили, газонокосилки, инженерные машины и т. Д.

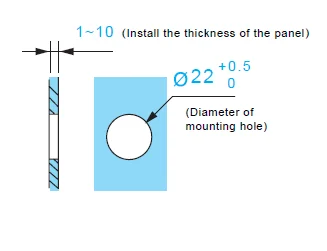

5.Может быть установлена на монтажную панель толщиной 10 мм, является лучшей в своем роде.
6.Интегрированный структурный дизайн, установка очень удобна, избегая при этом установки проблем с качеством, вызванных отсутствием монтажа.
7.Характеристики продукта соответствуют требованиям национального стандарта GB14048.5 (IEC60947-5-1) и сертифицированы для продукта CCC.

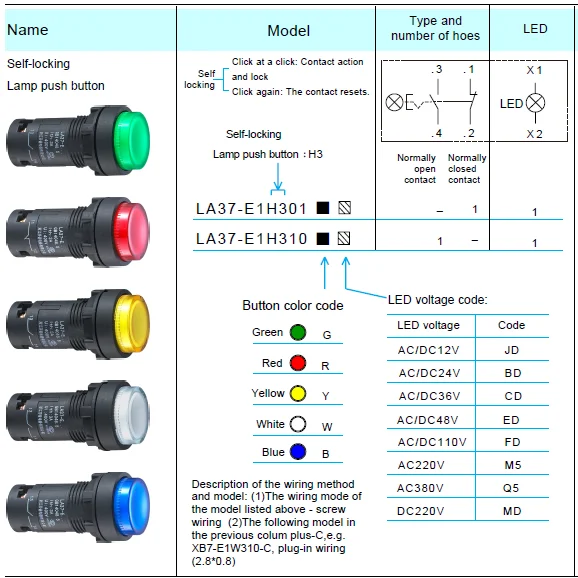

Описание способа и модели проводки:
(1) Режим подключения указанной выше модели - винтовое подключение
(2) Следующая модель в предыдущем столбце плюс-C, например, XB7-E1AW310-C, вставная проводка (2,8 * 0,8)
 |  |
Примечание: Кнопка также может быть установлена в проем 25 монтажного отверстия, после добавления кольца переменного диаметра можно установить в проем монтажное отверстие 30.
Технические характеристики кнопочного переключателя серии XB
Окружающая обстановка: | |
Соответствовать стандартам | GB 14048.5, IEC 60947-5-1 |
Защитное лечение | \"TH \" |
Температура окружающей среды
| Рабочая Температура: - 25 ~ +70 ℃ Температура хранения: - 40 ~+70 ℃ |
Виброустойчивость | 5 gn (2-500 Гц) Соответствует IEC 60068-2-6 |
Уровень защиты | Клеммы: IP20 |
Механическая жизнь | Пружинная кнопка: 5 миллионов раз Ручка переключателя: 1 миллион раз Кнопка аварийного останова: 300 000 раз |
Номинальное рабочее напряжение | Рабочий ток | |
12 В переменного / постоянного тока | 11,5 мА (Красный, зеленый, желтый, синий индикатор) 11 мА (белый свет) | |
24 В переменного / постоянного тока | 13,8 мА (Красный, зеленый, желтый, синий индикатор) 10,2 мА (белый свет) | |
110 В переменного тока | 5,5 мА (Красный, зеленый, желтый, синий, белый индикатор) | |
220 В переменного тока | 11 мА (Красный, зеленый, желтый, синий, белый индикатор) | |
Продолжительность жизни | Более 50000 часов при номинальном напряжении | |
Предел напряжения | 0.5Un ≤ U ≤ 1.1Un | |
Терминальный символ | ||
Возможности проводки
| Винтовая проводка
| Мин 1 х 0,5 мм2 без проводного разъема Момент затяжки: 0,5 Нм (рекомендуемое значение) До 2 х 1,5 мм2 с проволочной соединительной головкой Момент затяжки: 0,5 Нм (рекомендуемое значение)
|
Разъем для проводки
| Разъем Faston 0,8 * 2,8 мм | |
