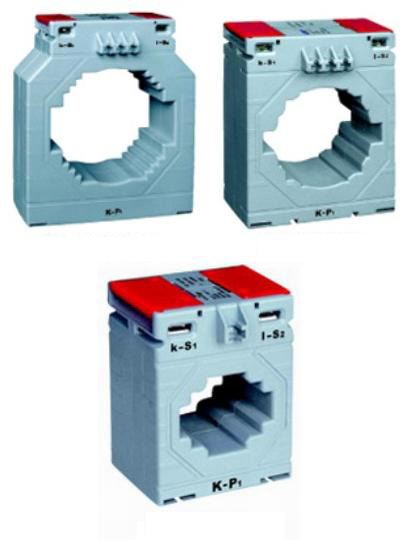

Трансформатор серии CP в настоящее время

 Чертеж плана CP45/14



 ·Вторичное течение: 5A
 ·Частота: 50-60Hz
 ·Rated Votlage: 720V
 ·Фактор обеспеченностью: FS-5
 ·Высоковольтное испытание: 4KVeff, 50Hz, 1Min
 ·Вес: 200-250gr



Rated течение (a)        Первично/вторично	30/5A        40/5A	50/5A	60/5A	75/5A        80/5A	100/5A
Тип точности	3	1.0	1.0	1.0	1.0
Rated тягота (VA)	1	1.5	2.5	2.5	2.5





















 Чертеж плана CP62/WS







Модель	Rated течение        (VA)	Rated тягота        (VA)	Тип точности	Rated напряжение тока (v)	Rated частота        (Hz)
CP62/WS	5/5A-80/5A	5VA	0.5	720	50/60
	5/0.5A-5/5A	1-5VA	0.5	720	50/60























 Технически дата CP62/30-CP104/80:

 ·Вторичное течение: 5A
 ·Частота: 50-60Hz
 ·Rated Votlage: 720V
 ·Фактор обеспеченностью: FS-5
 ·Высоковольтное испытание: 4KVeff, 50Hz, 1Min
 ·Вес: 200-250gr







Модель	A	B	C	D	E	F	G	H	Iий	J	K	L	M	O	P
CP62/20	78	36	6.6	36	55	71						21
CP62/30	78	47	6.6	35	55	71	30.5	11	11	26	44	31	62	21	26
CP62/40	78	47	6.6	35	55	71	31	11	16	31	44	41	62	21	26
CP74/40	98	61	6.6	45	67	81	33	12	11	31	47	41	74	21	31
CP74/50	98	61	6.6	45	67	81	41	12	31	41	47	51	74	21	31
CP86/60	110	56	6.6	40	62	76	51	12	21	51	68	61	86	31	44
CP104/80	126	56	6.6	40	62	76	65	12	31	61	68	81	104	31	56





Модель	Rated течение (VA)	Rated тягота (VA)	Тип точности	Rated напряжение тока (v)	Rated частота (Hz)
CP62/20	30/5A-80/5A	1.5~2.5	3.0~0.5	720	50/60
CP62/30	50/5A-300/5A	1.5~5	1.0~0.5	720	50/60
CP62/40	200/5A-600/5A	5~10	1.0~0.5	720	50/60
CP74/40	150/5A-800/5A	2.5~20	1.0~0.5	720	50/60
CP74/50	250/5A-1000/5A	5~20	1.0~0.5	720	50/60
CP86/60	250/5A-1200/5A	5~30	1.0~0.5	720	50/60
CP104/80	6020/5A-2000/5A	5~45	1.0~0.5	720	50/60
CP145/100	1000/5A-3200/5A	5~50	1.0~0.5	720	50/60

 Чертеж плана CP145/100

 ·Rated течение (a)
 ·Первичное/вторичное течение: 1000/5A-3200/5A
 ·Rated тягота: 15VA-60VA
 ·Тип точности: 1.0-0.2
 ·Равочая частота: 50-60Hz
