| Количество: | |
|---|---|
WST700
Winston
8504409999
Ввод, вывод
Диапазон входного напряжения: 400/230 В ± 15%
Диапазон входных частот: 47-63 Гц
Диапазон выходного напряжения: 0 ~ номинальное входное напряжение
Диапазон частот выходного сигнала: 0 ~ 400 Гц
Особенности ввода / вывода
Программируемый цифровой вход: имеется 7 клемм, которые могут поддерживать входы ВКЛ-ВЫКЛ, 1 клемма, которая может поддерживать высокоскоростной импульсный вход и поддерживать PNP, NPN.
Программируемый аналоговый вход: AI1 может принимать вход -10 ~ + 10 В, AI2 может принимать вход 0 ~ 10 В или 0 ~ 20 мА.
Программируемый выход с открытым коллектором: обеспечить 1 выходную клемму (выход с открытым коллектором или высокоскоростной импульсный выход).
Релейный выход: обеспечить 2 выходных клемм
Аналоговый выход: Обеспечьте 2 выходных клеммы, выходная область которых может быть 0/4 ~ 20 мА или 0 ~ 10 В, как выбрано.
Основная функция управления
Режим управления: управление V / F, векторное управление без датчика (SVC).
Перегрузочная способность: 60 с при 150% номинального тока, 10 с при 180% номинального тока.
Диапазон регулировки скорости: 1: 100 (SVC)
Несущая частота: 1 кГц ~ 15 кГц.
источник опорного сигнал Частоты: клавиатура, аналоговый вход, HDI, последовательная связь, скорость многоступенчатой, простой ПЛК и ПИД-установка. Комбинация нескольких моделей и переключение между различными моделями могут быть реализованы.
подробность
Технические данные
| Модель №. | Входное напряжение | Номинальная мощность (квт) | Номинальный входной ток (А) | Номинальный выходной ток (А) | Совместимый мотор |
| WST700 | 3-фазный 230 В ± 15% | 1.5 | 7.7 | 7 | 1.5 |
| WST700 | 2.2 | 11.0 | 10 | 2.2 | |
| WST700 | 4.0 | 17.0 | 16 | 4.0 | |
| WST700-5R5G-2 | 5.5 | 21.0 | 20 | 5.5 | |
| WST700-7R5G-2 | 7.5 | 31.0 | 30 | 7.5 |

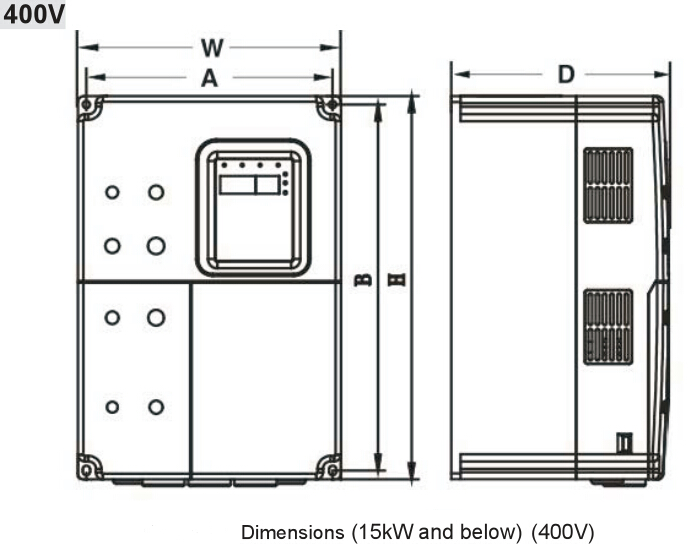

измерение

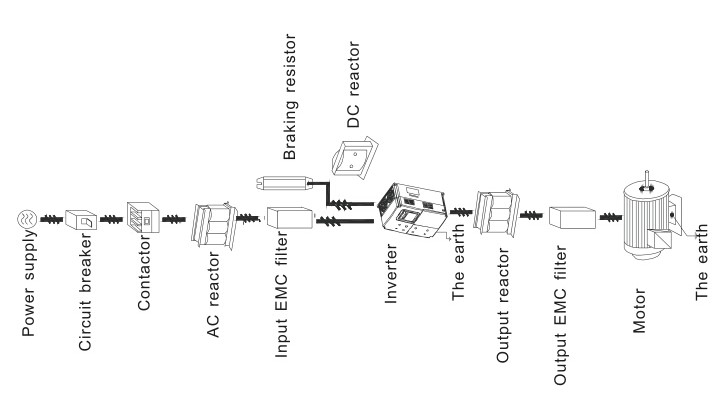

Подключение периферийных устройств
