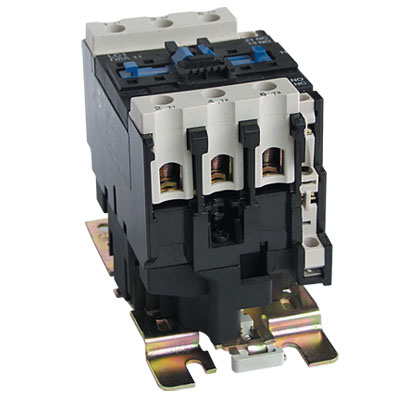

Контактор AC CJX2-D50

Количество:
  • CJX2-D50 (LC1-D50)

  • CE

  • Winston

  • Сделано в Китае

  • Коробка коробки экспорта стандартная

  • PCS

  • 100

  • 3-15days

  • 1

  • T/T

(LC1-D) контактор AC CJX2 (магнитный контактор/обращать контакторы и запирать на задвижку контакторы) составленный контактов, электромагнита и приложения, конструирован сразу быть соединенным к сильнотоковым приспособлениям нагрузки. Контакторы AC целесообразные для использования в цепях до rated AC 50Hz или 60Hz, rated течения напряжения тока 600V до 95A, для делать, приспособление etc. ломая, част начинать & машин-блокировать это будет контактором задержки, механически блокируя контактором, стартером звезд-перепада. С термально релеим, оно совмещен в электромагнитный стартер. Контактор произведен согласно IEC947-2, VDE0660 & BS545.

 Спецификация:


       Тип        CJX2-D09        CJX2-D12        CJX2-D18        CJX2-D25        CJX2-D32        CJX2-D40        CJX2-D50        CJX2-D65        CJX2-D80        CJX2-D95
       Rated workingcurrent (a)        AC3        9        12        18        25        32        40        50        65        80        95
       AC4        3.5        5        7.7        8.5        12        18.5        24        28        37        44
       Ratingsof 3 phasemotors50/60Hz incategory AC-3 Standardpower        220/230V        2.2        3        4        5.5        7.5        11        15        18.5        22        25
       380/400V        4        5.5        7.5        11        15        18.5        22        30        37        45
       415V        4        5.5        9        11        15        22        25        37        45        45
       500V        5.5        7.5        10        15        18.5        22        30        37        55        55
       660/690V        5.5        7.5        10        15        18.5        30        33        37        45        55
       Rated течение жары (a)        20        20        32        40        50        60        80        80        125        125
       Электрическая жизнь        AC3 (x104)        100        100        100        100        80        80        60        60        60        60
       AC4 (x104)        20        20        20        20        20        15        15        15        10        10
       Механически жизнь (x104)        1000        1000        1000        1000        800        800        800        800        600        600
       Количество контактов        3P+NO        3P+NC+NO
       3P+NC




       Тип        CJX2-D115        CJX2-D150        CJX2-D170        CJX2-D205        CJX2-D245        CJX2-D300        CJX2-D410        CJX2-D475        CJX2-D620
       Rated workingcurrent (a)        AC3        115        150        170        205        245        300        410        475        620
               AC4        52        60        75        85        105        117        138        147        180
       Стандартные powerratings трехфазного motors50/60Hz incategory AC-3        220/230V        30        40        55        63        75        100        110        147        200
       380/400V        55        75        90        110        132        160        220        265        335
       415V        59        80        100        110        132        180        220        280        375
       500V        75        90        110        129        160        200        250        355        400
       660/690V        80        100        110        129        160        220        280        355        450
       Rated течение жары (a)        200        250        250        275        315        400        500        700        1000
       Электрическая жизнь        AC3 (x104)        200        60        60        50        50        50        30        30        20
       AC4 (x104)        15        15        15        15        15        15        8        8        5
       Механически жизнь (x104)        300        300        300        300        300        300        300        100        100        100

 Стандартное напряжение тока управляемой схемы


       Вольты        24        42        48        110        220        230        240        380        400        415        440        500        600
       50Hz        B5        D5        E5        F5        M5        P5        U5        Q5        V5        N5        R5        S5        Y5
       60Hz        B6        D6        E6        F6        M6        -        U6        Q6        -        -        R6        -        -
       50/60Hz        B7        D7        E7        F7        M7        P7        U7        Q7        V7        N7        R7        -        -

 Размер плана и установки




       Тип        A        B        C        D        E        a        b        Φ
       CJX2-D09~12        47        76        82        113        133        34/35        50/60        4.5
       CJX2-D18        47        76        87        118        138        34/35        50/60        4.5
       CJX2-D25        57        86        95        126        146        40        48        4.5
       CJX2-D32        57        86        100        131        151        40        48        4.5
       CJX2-D40~65        77        129        116        145        165        40        100/110        6.5
       CJX2-D80~95        87        129        127        175        195        40        100/110        6.5




       Тип        A        B        C        b1        P        Q        S        Q1        M        N        L        Φ        Ga        Ha
       CJX2-D115        158        120        132        158        35        60        17        25        134        96.2        75        M6        -        -
       CJX2-D150        158        120        132        158        35        60        17        25        134        96.2        75        M6        -        -
       CJX2-D170        158        120        132        158        35        60        17        25        134        96.2        75        M6        -        -
       CJX2-D205        168.5        174        181        137        40        69        20        59.4        154        127        113.5        M8        80        120-106
       CJX2-D245        168.5        197        181        137        48        69        25        51.5        172        127        113.5        M10        80        120-106
       CJX2-D300        213        206        219        145        48        91        25        74        181        158        145        M10        80        120-106
       CJX2-D410        213        206        219        209        48        91        25        74        181        158        145        M10        80        120-106
       CJX2-D475        233        238        232        209        55        108        30        77        208        172        146        M10        80        180
       CJX2-D620        309        304        255        280        80        140        40        89        264        202        155        M12        80        180

 Вспомогательный блок контакта


       Appellation        Тип
       Вспомогательное мгновенное
       блок контактора, контактор iий
       LA1-DN10C
       LA1-DN01C




       Appellation        Тип
       Вспомогательное мгновенное
       блок контактора, контактор II
       LA1-DN11C
       LA1-DN20C
       LA1-DN02C




       Appellation        Тип
       Вспомогательное мгновенное
       блок контактора, контактор IV
       LA1-DN40C
       LA1-DN31C
       LA1-DN22C
       LA1-DN13C
       LA1-DN04C




       Appellation        Тип
       Вспомогательное мгновенное
       блок контактора, контактор IV
       LA1-DN40C
       LA1-DN31C
       LA1-DN22C
       LA1-DN13C
       LA1-DN04C




       Appellation        Тип
       Сторон-установленный вспомогательный модуль        LA8-DN11C
       LA8-DN20C

 Блок контакта задержки по времени LA2 вспомогательный


       Appellation        Тип
       Вспомогательный блок instantaneouscontactor, контактор IV        0.1… 3S LA2-DT0
       0.1… 30S LA2-DT2
       10… 180S LA2-DT4
       1… 30S LA2-DS2




       Appellation        Тип
       Выпускать и задержка contactorblock задержки по времени вспомогательные        0.1… 3S LA2-DT0
       0.1… 30S LA3-DT2
       10… 180S LA3-DT4




       Контактор                Вспомогательные блоки                Относительные продукты
