| Количество: | |
|---|---|
WSTG600
Winston
8504409999
Входная мощность:
| Номинальное входное напряжение | Номинальный входной ток | частота | Диапазон допустимого напряжения |
3 фазы: 380VAC / 400VAC / 415VAC / 440VAC / 460VAC / 480VAC | Смотрите таблицу \"Модель информация о серии WSTG600 * | 50 Гц / 60 Гц, допуск ± 5% | Последовательное колебание напряжения ± 10%, короткое колебание -15% ~ 10%, т.е. 323В-528В Коэффициент несбалансированного напряжения: <3%, THD соответствует стандартам IEC61800-2. |
Выходная мощность:
| Применимый мотор | Номинальный ток | Выходное напряжение | Выходная частота | Перегрузочная способность |
| Смотрите таблицу \"Информация о модели серии WSTG600 \" | Смотрите таблицу \"Информация о модели серии WSTG600 \" | 3 фазы: 0 ~ номинальное входное напряжение j, погрешность менее 1 ± 3% | 0,00 Гц ~ 600 Гц, разрешение 0,01 Гц. | 150% 1 мин; 180% 10с; 200% 0,5 с, один раз в 10 минут. |
Контрольные характеристики:
| Шаблон управления | V / F контроль | Управление без датчика скорости 1 | Управление без датчика скорости 2 | Датчик скорости вращения Контроль положения |
| Пусковой момент | 0,5 Гц 180% | 0,5 Гц 180% | 0,25 Гц 180% | 0 Гц 200% |
| Диапазон скоростей | 1: 100 | 1: 100 | 1: 200 | 1: 100 |
| Точность скорости | ± 0,5% | ± 0,2% | ± 0,2% | ± 0,02% |
| Скорость пульсации | - | ± 0,3% | ± 0,3% | ±0,1% |
| Контроль крутящего момента | нет | нет | да | да |
| Точность крутящего момента | - | - | ± 7,5% | ± 5% |
| Отклик крутящего момента | - | <10мс | <10мс | <5мс |
| Точность позиционирования | - | - | - | ±1 импульс |

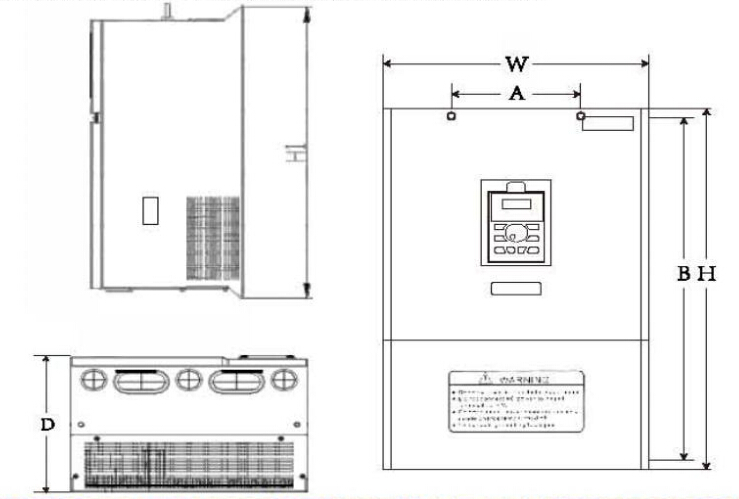

измерение
Меры предосторожности
1. Перед установкой:
| ! Опасность | * Не используйте инвертор с водяным каркасом, поврежденный инвертор или инвертор с отсутствующими деталями. В противном случае может возникнуть опасность получения травмы. * Используйте двигатель с изоляцией класса B или выше. В противном случае возможно поражение электрическим током. |
| ! Опасность | * Осторожно обращайтесь при загрузке, иначе это может повредить инвертор. * Plwase не использует поврежденный драйвер или инвертор с отсутствующими деталями, это может привести к травме. * Не прикасайтесь к электронным деталям и компонентам; в противном случае это вызовет статическое электричество. |
2. Во время установки:
| ! Опасность | * Установите инвертор на негорючей поверхности, такой как металл, и держитесь подальше от легковоспламеняющихся веществ. В противном случае это может привести к пожару. * Не ослабляйте установочный винт оборудования, особенно винты, отмеченные КРАСНЫМ. |
| ! Опасность | * Не роняйте остатки кабеля и не ввинчивайте инвертор. В противном случае это может повредить инвертор. * Пожалуйста, устанавливайте драйвер в месте, где нет прямых солнечных лучей или меньше вибрации. * Если в одном шкафу должно быть установлено более двух инверторов, следует уделить должное внимание местам установки, чтобы обеспечить эффект погружения в тепло. |
