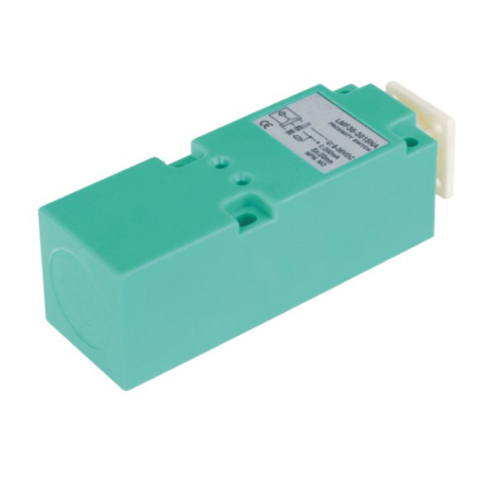

Индуктивный датчик близости LMF36

 Модельное объяснение переключателя близости


 1. Переключите категорию (LM: тип индуктивности; CM: тип capactitance; SM: Тип Hall; AM: тип безопасности взрывозащищенный; XM: мимический линейный тип)
 2. Наружное Кодий возникновения (c: Тип цилиндра; F: Угловой тип колонки и тип planeinstallation)
 3. Рабочий потенциал (30: 6-36VDC; 310:5 - 24VDC; 320:12 - 60VDC; 20:90 - 250VAC; 210:24 - 250VAC; 220: 380VAC; 40:12 - 240VDC/24-240AC; 50: Специальное напряжение тока)
 4. Расстояние обнаружения (01:1 mm; 05:5 mm; 10:10 mm)
 5. Метод выхода (n: 3-линия выход DC NPN; P: 3-линия выход DC PNP;
 L: 2-линия выход DC; Выход AC двухпроводной; J: Выход релеего; NP: Ое NPN+PNP)
 6. Состояние выхода (a: НЕТ; B: NC; C: NO+NC; MU: Мимическое напряжение тока; MI: Мимическое течение)
 7. Кодий функции Auxi (t: С разъемом; Y: Доказательство воды, доказательство масла; Iий: Специальное требование;
 H: Высокотемпературное сопротивление; R: Тип кольца)

 Технически параметры:



ОБЩИЕ РАЗМЕРЫ
	РАССТОЯНИЕ ОБНАРУЖЕНИЯ
Приток	DC 10-30V	NPN	НЕТ
			NC
			NO+NC
		PNP	НЕТ
			NC
			NO+NC
		двухпроводная система	НЕТ
			NC
	AC 90-250V	Кремний SCR Control-lable	НЕТ
			NC
			NO+NC
		Выход релеего
	РАССТОЯНИЕ 1-20MM ОБНАРУЖЕНИЯ
Non-Flush	DC 10-30V	NPN	НЕТ	LMF36-3020NA
			NC	LMF36-3020NB
			NO+NC	LMF36-3020NC
		PNP	НЕТ	LMF36-3020PA
			NC	LMF36-3020PB
			NO+NC	LMF36-3020PC
		двухпроводная система	НЕТ	LMF36-3020LA
			NC	LMF36-3020B
	AC 90-250V	Кремний SCR Control-lable	НЕТ	LMF36-3020A
			NC	LMF36-3020B
			NO+NC	LMF36-3020C
		Выход релеего		LMF36-3020JC
Controloutput		DC		200mA
		Релеий SCR/		300mA/2A
Voltagc dropDC/AC выхода				NPN/PNP<3V, двухпроводное <3V, AC<10V
Течение потребления				DC<15mA, AC<10mA
Стандартный обнаруженный предмет				50*50*1 (утюг A3)
Повторенная точность				0.2
DC/AC				200HZ/15HZ
Температура рабочей Среды				-25℃~+70℃
Сопротивление изоляции				50MΩ
Материал раковины				Смолаа ABS
Ранг предохранения				IP67
Модель Altemative дома И заграницей
