Датчик приближения Winston SM8 с эффектом Холла

датчик Холла
5 ~ 24VDC
M8
NPN NO, PNP, NO
Расстояние восприятия: 10 мм
Количество:
  • SM8

  • Winston/OEM

  • 90330000

Датчик Холла SM8
Датчик Холла серии SM является своего рода магниточувствительным датчиком, состоящим из регулятора напряжения, генератора напряжения Холла, дифференциального усилителя, триггера Шмидта и выходного полюса разомкнутой цепи коллектора. Входом является плотность магнитного потока. Выходной сигнал является напряжением adigital.

Особенности:
Диапазон напряжения сети 1.Wide
2. высокая частота
Срок службы 3.Long, компактный объем и удобная установка
4.Прямо подключить к порту транзистора и логической схемы, как, TTL.MOS


Модельное объяснение бесконтактного выключателя:

1. переключить категорию:

LM: тип индуктивности

CM: тип емкости

SM: тип зала

AM: безопасный взрывозащищенный тип

XM: мини линейный тип

HM: тип Рид

RU: Ультразвуковой тип

5. Выходная форма:

N: трехпроводной выход NPN постоянного тока

P: трехпроводной выход PNP постоянного тока

L: двухпроводной выход постоянного тока

: Двухпроводной выход переменного тока

J: релейный контакт

NP: NPN + PNP двойной выход

2. Внешний вид кода:

C: тип цилиндра;

F: тип угловой колонны и тип установки в плоскости)

6. Выходное состояние:

A: нормально открытый (НЕТ) B: нормально открытый (НЗ)

C: нормально открытый (NO) + нормально закрытый (NC)

MU: Мимическое напряжение MI: Мимическое напряжение

MUI: напряжение и ток двойной выход

3. Рабочее напряжение:

30: 6 ~ 36 В постоянного тока 310: 5 ~ 24 В постоянного тока 320: 12 ~ 60 В постоянного тока

330: 10 ~ 30 В постоянного тока 340: 10 ~ 55 В постоянного тока 350: 10 ~ 60 В постоянного тока

360: 5 ~ 36 В постоянного тока 20: 90 ~ 250 В переменного тока 210: 24 ~ 250 В переменного тока

220: 380 В переменного тока 40: 12 ~ 240 В постоянного тока / 24 ~ 240 В переменного тока

50: специальное напряжение

7.Subsidiart функции:

T: с авиационным разъемом

Y: доказательство воды, доказательство масла

Я: Особые требования

H: высокая термостойкость

R: тип кольца

Расстояние 4.Detection:

01: 1мм 05: 5мм

10: 10 мм ......

8. большое расстояние

L: большое расстояние

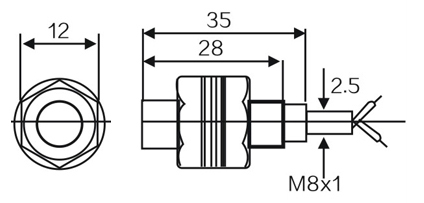

ГАБАРИТНЫЕ РАЗМЕРЫ smartImg.jpg
Расстояние обнаружения 10мм
Сетевое напряжение 5 ~ 24VDC
Обнаруживаемый объект Постоянный магнит
Выходное напряжение низкого уровня 200мВ
Выходной ток высокого уровня O.1uA
Сетевой ток 8mA
Частота включения-выключения 320 КГц
Рабочая точка магнитной плотности 22mT
Shell Материа металл
Температура окружающей среды -25 ℃ -70 ℃
Структура защиты Стандарт IEC lp67
Модель доступна
NPN НЕТ SM8-31010NA
PNP НЕТ SM8-31010PA
