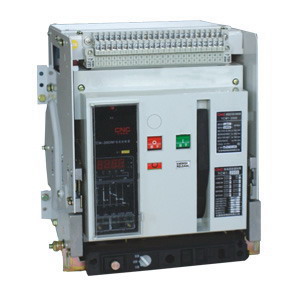

Воздушный выключатель DW45

Количество:
  • DW45

  • CE

  • Winston

  • Сделано в Китае

  • Коробка коробки экспорта стандартная

  • PCS

  • 1

  • 3-7days

  • 1

  • T/T

Применение толковейшего воздушного выключателя (ACB)

Воздушный выключатель серии DW45 толковейший обширно использован как главным образом переключатель в коммутаторе распределения низкого напряжения тока rated напряжения тока 400V и 690V, rated течении 630A к 6300A, 50HZ или 60HZ. Своя функция должна контролировать и защитить электрическую цепь от повреждения и предотвратить оборудования силы от вреда земли etc. перегрузки, недонапряжения, short-circuit и одиночной фазы обеспечивают с толковейшей защищая функцией и точное селективное предохранение, выключатель может увеличить dependability электропитания и избежать излишнее прекращение подачи энергии. Оно исполняет с стандартом IEC60947-2

 Характеристика толковейшего воздушного выключателя (ACB)
 1. Rated течение AC: 630A-6300A
 2. Short-circuit ломая емкость: 80KA-120KA
 3. Rated напряжение тока: под AC690V
 4. 2 типа: нарисуйте-вне тип и фикчированный тип
 5. Оборудовано с много типов толковейших регуляторов, по-разному функций.
 6. И 3 Поляк и 4 воздушного выключателя Поляк имеющиеся.
 7. Стандарты: IEC60947-2, GB14048.2

 Категории толковейшего воздушного выключателя (ACB)
 1. Наш воздушный выключатель может быть 2 типов установки: фикчированный тип и рисует-вне тип
 2. Количество полюсов: полюс 3 полюс и 4
 3. Тип деятельности: ручная операция, автоматическая деятельность
 4. Типы отключения: Толковейший регулятор, под отключением напряжения тока тип немедленных (или задержки по времени) и отключением шунта
 5. Толковейшие категории регулятора: Тип l типа (основного типа), m (стандартный тип), и тип h (тип связи)

 Нормальные условия проведения работы толковейшего воздушного выключателя (ACB)
 1. Температура окружающей среды нашего толковейшего автомата защити цепи должна находиться в пределах -5℃ к +40℃. Средняя температура не должна быть больше чем +35℃ (за исключением подгонянных конструкций)
 2. Высота должна быть под 2000M.
 3. Относительная влажность не должна быть больше чем 50% на +40℃, верхнем пределе температуры. На более низких температурах, позволяют более высокой влажности например 90% на 20℃. Оросите сформировано во время температурных колебаний должно быть исключено, для того чтобы увеличить свою стойкость.
 4. Загрязнение garde: тип 3
 5. Следующий имеют ранг установки IV: главным образом цепь, отсутствующая катушка отпуска напряжения тока, катушка трансформатора главным образом. Другие цепи и управления auxiliary имеют ранг установки III.
 6. Автомат защити цепи должен быть установлен согласно руководству. Vertival угол наклона не должен превысить 5 градусов.
 7. если воздушный выключатель установлен в малый отсек доски переключателя, то ранг предохранения до IP40. Если она после этого приспособлена с дверной рамой, то ранг предохранения до IP54.

 Характеристики структуры толковейшего воздушного выключателя (ACB)
 1. Наш толковейший воздушный выключатель может быть фикчированного типа и рисует-вне тип. Фикчированный тип воздушный выключатель установлен внутри специальный ящик для того чтобы стать рисует-вне тип выключатель. Наш автомат защити цепи состоит из системы контакта, и дуг-тушить систему, механизм operating, в настоящее время трансформатор, толковейший регулятор и вспомогательные переключатели, вторичную штепсельную вилку и гнездо, под напряжением тока и отпусками шунта. Нарисуйте-вне тип воздушный выключатель имеет держатель составлен плит правой и левой стороны, основания, лучей, etc.
 2. Контактируйте систему
 Она принимает интегрированный систему контакта, включая главным образом контакт и контакт дуги. Контакт сделан из материала высокого качества, который не водит к высоким температурам даже когда он ломает течение short-circuit. Система контакта параллельного соединения, которое уменьшает электрическ-динамическое усилие отталкиванием и улучшает электрическую уравновешенность.
 Расстояние между moving и статическим контактом гораздо большле чем 18mm по мере того как необходимо. Это находится в полном соответствии с требованиями к безопасности.
 Примечание: Приспособление замка «отключения» для выключателя опционно, изолируя переключатель обязательно.
 3. Дуг-туша камера
 Каждый полюс имеет дуг-туша камеру, которая работает для того чтобы отделить и изолирует каждый электрод. Дуга туша камеру enclosed внутри изолируя основание толковейшего воздушного выключателя, который принуждает механически прочность дуги туша стенку камеры и избегает обрыва когда он ломает большое течение short-circuit.
 4. Механизм Operating: ручной и автоматический механизм
 Механизм operating расположен на фронте толковейшего воздушного выключателя. Он принимает 5-соединение, структуру отключения свободно. Он имеющийся с накоплением энергии. Выключатель можно закрыть немедленно. Скрытая энергия может быть выпущена hand-operated кнопкой или заключительный электромагнитом. Механизм мотора управляемый интегрированный: состоит из вала накопления энергии и главного вала соединены с вогнутыми и выпуклыми частями. Легко собрать или демонтировать.
 5. Толковейший регулятор
 6. Держатель ящика
 Держатель ящика нашего толковейшего воздушного выключателя состоит из справедливо и левые плиты стороны ведущего бруса, основание и рукоятка креста. Форсируя приспособление и индикатор приспособлены к основанию. Цепь статического контакта вспомогательная установлена вверху держатель ящика. Мостообразными главным образом контактами предохранителя будут безопасность отделенная плитой на фронте.
 7. 3 положения выключателя в ящике
 --положение "ОН"а: И соединены главным образом цепь и вспомогательная цепь. Плита разъединения открыта.
 --Положение «испытания»: главным образом цепь disconnected. Плита разъединения закрыта. Только вспомогательная цепь соединена. Испытания можно сделать в этом режиме.
 --положение "ОФФа ": и главным образом и вспомогательные цепи disconnected. Безопасная плита разъединения закрыта.
