| Количество: | |
|---|---|

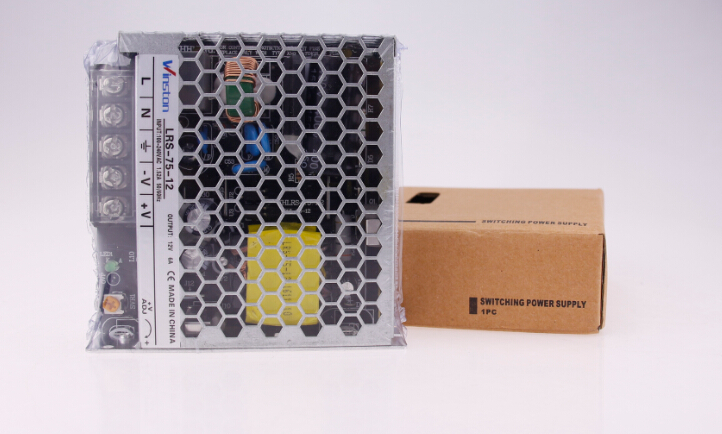

LRS-75W
Winston
| MODEL | LRS-75-5 | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 | |
| ВЫВОД | Напряжение постоянного тока | 5V | 12V | 15V | 24V | 36V | 48В |
| Номинальный ток | 14А | 6A | 5A | 3.2A | 2.1A | 1.6A | |
| Текущий диапазон | 0 ~ 14A | 0 ~ 6A | 0 ~ 5A | 0 ~ 3.2A | 0 ~ 2.1A | 0 ~ 1.6A | |
| Номинальная мощность | 70W | 72W | 75W | 76.8W | 75.6W | 76.8W | |
| Пульсация и шум | 100mVp-р | 120mVp-р | 120mVp-р | 150mVp-р | 200mVp-р | 200mVp-р | |
| Вольтанг АДЖ. Спектр | 4.5 ~ 5.5V | 10,2 ~ 13.8 | 13,5 ~ 18В | 21,6 ~ 28,8 | 32,4 ~ 39.6V | 43,2 ~ 52.8V | |
| Допуск напряжения | ± 2,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |
| Линия Регулирование | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |
| Регулирование нагрузки | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |
| Настройка, Время нарастания | 500 мс, 30 мс / 230 В переменного тока 500 мс, 30 мс / 115 В переменного тока при полной нагрузке | ||||||
| Задержать время | 60 мс / 230 В 12 мс / 115 В переменного тока при полной нагрузке | ||||||
| ВХОД | Диапазон напряжения | 85 ~ 264 В ~ 120 ~ 373 В = | |||||
| Диапазон частот | 47 ~ 63 Гц | ||||||
| КПД | 86,5% | 89% | 89% | 90% | 91,5% | 91,5% | |
| Переменный ток | 1.4A / 115VAC 0.85A / 230VAC | ||||||
| Пусковой ток | CCOLD START 50A / 230VAC | ||||||
| Ток утечки | <0,75 мА / 240 В переменного тока | ||||||
| ЗАЩИТА | Перегрузка | 110 ~ 150% номинальной выходной мощности | |||||
| Тип защиты: режим сбоя, восстанавливается автоматически после устранения неисправности | |||||||
| Перенапряжения | 5.75 ~ 6.75V | 13,8 ~ 16.2V | 18,75 ~ 21.75V | 28,8 ~ 33.6V | 41,4 ~ 48.6V | 55,2 ~ 64.8V | |
| Тип защиты: Отключить напряжение O / P, включите, чтобы восстановить | |||||||
| ОКРУЖАЮЩАЯ ОБСТАНОВКА | Рабочая темп. | -20 ~ + 70ºC (см. «Кривая снижения характеристик») | |||||
| Рабочая влажность | 20 ~ 90% относительной влажности без конденсации | ||||||
| Температура хранения., Влажность | 40 ~ +85, 10 ~ 95% относительной влажности | ||||||
| Temp.Coefficien | ± 0,03% / ºC (0 ~ 50ºC) | ||||||
| вибрация | 10 ~ 500 Гц, 5G 10 минут. / 1 цикл, 60 минут. каждый по осям X, Y, Z | ||||||
| БЕЗОПАСНОСТЬ И EMC | Стандарты безопасности | EN60950-1, EN60335-1, EN61558-1 2 16 утверждено | |||||
| Выдержать напряжение | I / P-O / P: 3,0 кВА, I / P-FG: 2 кВА, O / P-FG: 1,25 кВА, | ||||||
| Сопротивление изоляции | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока / 25ºC / 70% относительной влажности | ||||||
| ДРУГАЯ | Среднее время безотказной работы | 681,2 тыс. Часов мин. MIL-HDBK-217F (25ºC) | |||||
| измерение | 99 * 97 * 30 мм (Д * Ш * В) | ||||||
| упаковка | 0,3кг | ||||||

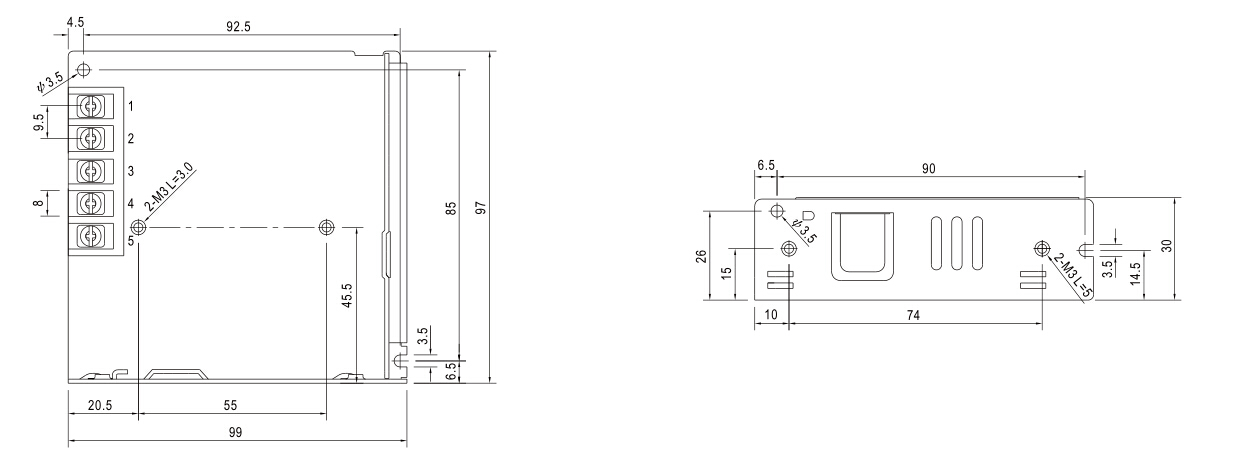

Размеры:
описание продукта
| MODEL | LRS-75-5 | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 | |
| ВЫВОД | Напряжение постоянного тока | 5V | 12V | 15V | 24V | 36V | 48В |
| Номинальный ток | 14А | 6A | 5A | 3.2A | 2.1A | 1.6A | |
| Текущий диапазон | 0 ~ 14A | 0 ~ 6A | 0 ~ 5A | 0 ~ 3.2A | 0 ~ 2.1A | 0 ~ 1.6A | |
| Номинальная мощность | 70W | 72W | 75W | 76.8W | 75.6W | 76.8W | |
| Пульсация и шум | 100mVp-р | 120mVp-р | 120mVp-р | 150mVp-р | 200mVp-р | 200mVp-р | |
| Вольтанг АДЖ. Спектр | 4.5 ~ 5.5V | 10,2 ~ 13.8 | 13,5 ~ 18В | 21,6 ~ 28,8 | 32,4 ~ 39.6V | 43,2 ~ 52.8V | |
| Допуск напряжения | ± 2,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |
| Линия Регулирование | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |
| Регулирование нагрузки | ± 1,0% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% | |
| Настройка, Время нарастания | 500 мс, 30 мс / 230 В переменного тока 500 мс, 30 мс / 115 В переменного тока при полной нагрузке | ||||||
| Задержать время | 60 мс / 230 В 12 мс / 115 В переменного тока при полной нагрузке | ||||||
| ВХОД | Диапазон напряжения | 85 ~ 264 В ~ 120 ~ 373 В = | |||||
| Диапазон частот | 47 ~ 63 Гц | ||||||
| КПД | 86,5% | 89% | 89% | 90% | 91,5% | 91,5% | |
| Переменный ток | 1.4A / 115VAC 0.85A / 230VAC | ||||||
| Пусковой ток | CCOLD START 50A / 230VAC | ||||||
| Ток утечки | <0,75 мА / 240 В переменного тока | ||||||
| ЗАЩИТА | Перегрузка | 110 ~ 150% номинальной выходной мощности | |||||
| Тип защиты: режим сбоя, восстанавливается автоматически после устранения неисправности | |||||||
| Перенапряжения | 5.75 ~ 6.75V | 13,8 ~ 16.2V | 18,75 ~ 21.75V | 28,8 ~ 33.6V | 41,4 ~ 48.6V | 55,2 ~ 64.8V | |
| Тип защиты: Отключить напряжение O / P, включите, чтобы восстановить | |||||||
| ОКРУЖАЮЩАЯ ОБСТАНОВКА | Рабочая темп. | -20 ~ + 70ºC (см. «Кривая снижения характеристик») | |||||
| Рабочая влажность | 20 ~ 90% относительной влажности без конденсации | ||||||
| Температура хранения., Влажность | 40 ~ +85, 10 ~ 95% относительной влажности | ||||||
| Temp.Coefficien | ± 0,03% / ºC (0 ~ 50ºC) | ||||||
| вибрация | 10 ~ 500 Гц, 5G 10 минут. / 1 цикл, 60 минут. каждый по осям X, Y, Z | ||||||
| БЕЗОПАСНОСТЬ И EMC | Стандарты безопасности | EN60950-1, EN60335-1, EN61558-1 2 16 утверждено | |||||
| Выдержать напряжение | I / P-O / P: 3,0 кВА, I / P-FG: 2 кВА, O / P-FG: 1,25 кВА, | ||||||
| Сопротивление изоляции | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока / 25ºC / 70% относительной влажности | ||||||
| ДРУГАЯ | Среднее время безотказной работы | 681,2 тыс. Часов мин. MIL-HDBK-217F (25ºC) | |||||
| измерение | 99 * 97 * 30 мм (Д * Ш * В) | ||||||
| упаковка | 0,3кг | ||||||
Размеры:
описание продукта
