SD-15W
Winston
| модель | SD-15A-5 | СД-15В-5 | SD-15C-5 | SD-15A-12 | SD-15B-12 | SD-15C-12 | SD-15A-24 | СД-15В-24 | SD-15C-24 |
| Напряжение постоянного тока | 5V | 12V | 24V | ||||||
| Номинальный ток | 3A | 1.25A | 0.625A | ||||||
| Текущий диапазон | 0 ~ 3А | 0 ~ 1,25А | 0 ~ 0,625A | ||||||
| Номинальная мощность | 15W | 15W | 15W | ||||||
| Пульсация и шум | 100mVp-р | 120mVp-р | 150mVp-р | ||||||
| Напряжение ADJ. Спектр | 4,75 - 5,5 В постоянного тока | 10,8 - 13,2 В постоянного тока | 21,6 - 26,4 В постоянного тока | ||||||
| Допуск напряжения | ± 2,0% | ± 1,0% | ± 1,0% | ||||||
| Линия Регулирование | ± 0,5% | ± 0.3% | ± 0,2% | ||||||
| Lpad Регулирование | ± 0,5% | ± 0.3% | ± 0,2% | ||||||
| КПД | 68% | 76% | 75% | 72% | 76% | 79% | 70% | 77% | 78% |
| Настройка, подъем, время удержания | 2,5 с, 25 мс, --- 12 В постоянного тока / 24 В постоянного тока / 48 В постоянного тока при полной нагрузке | ||||||||
| Диапазон напряжения | A: 9,2 -18 В постоянного токаB: 18 - 36 В постоянного тока C: 36-72 В постоянного тока | ||||||||
| Постоянный ток | 1.9a / 12VDC | 0.9A / 24VDC | 0.45A / 48В | ||||||
| перегрузка | 105 ~ 160% номинальной выходной мощности | ||||||||
| Тип защиты: режим сбоя, восстанавливается автоматически после сбоя удален | |||||||||
| Перенапряжения | 5,75 ~ 6,75 В | 13,8 ~ 16,2 В | 27,6 ~ 32,4 В | ||||||
| Тип защиты: Отключение о / п напряжения, зажим стабилитроном | |||||||||
| Рабочая темп. | -10 ~ + 60ºC (см. «Кривая снижения характеристик») | ||||||||
| Рабочая влажность | 20 ~ 90% относительной влажности без конденсации | ||||||||
| Температура хранения., Влажность | -20 ~ + 85º C, относительная влажность 10 ~ 95% | ||||||||
| Температура Коэффициент | ± 0,03% / ºC (0 ~ 50º C) | ||||||||
| вибрация | 10 ~ 500 Гц, 2G 10 минут. / 1 цикл, период 60 минут. каждый по осям X, Y, Z | ||||||||
| Безопасность и ЭМС | |||||||||
| Выдержать напряжение | I / P-O / P: 2KVAC I / P-FG: 1KVAC O / P-FG: 0.5KVAC | ||||||||
| Сопротивление изоляции | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока / P-O / P, I / P-FG, O / P-FG: 100 м Ом / 500 В постоянного тока / 25ºC / 70% относительной влажности | ||||||||
| ЭМС Эмиссия | Соответствие EN55022 (CISPR22) | ||||||||
| ЭМС Иммунитет | Соответствие EN61000-4-2,3,4,6,8, EN55024, уровень легкой промышленности, критерии A | ||||||||
| измерение | 99 * 97 * 36 мм (Д * Ш * В) | ||||||||
| упаковка | 60pcs / 11.8Kg | ||||||||

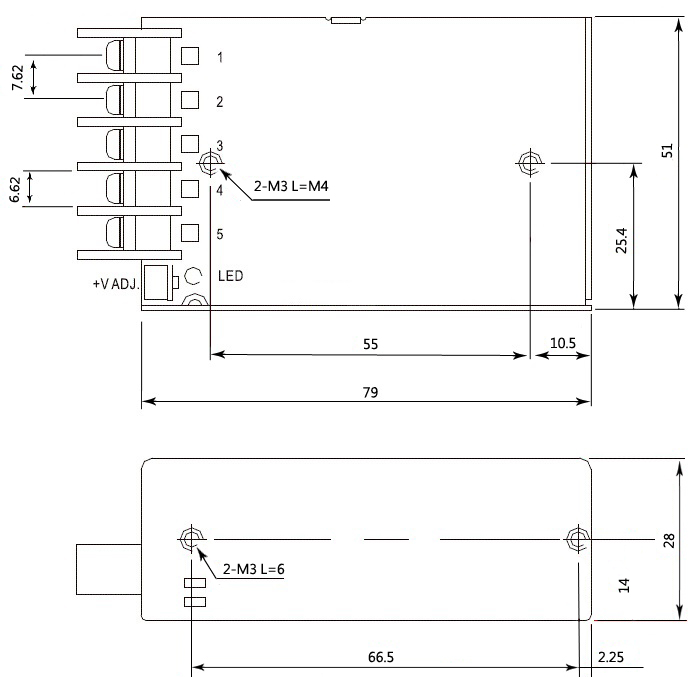

Размеры:
| модель | SD-15A-5 | СД-15В-5 | SD-15C-5 | SD-15A-12 | SD-15B-12 | SD-15C-12 | SD-15A-24 | СД-15В-24 | SD-15C-24 |
| Напряжение постоянного тока | 5V | 12V | 24V | ||||||
| Номинальный ток | 3A | 1.25A | 0.625A | ||||||
| Текущий диапазон | 0 ~ 3А | 0 ~ 1,25А | 0 ~ 0,625A | ||||||
| Номинальная мощность | 15W | 15W | 15W | ||||||
| Пульсация и шум | 100mVp-р | 120mVp-р | 150mVp-р | ||||||
| Напряжение ADJ. Спектр | 4,75 - 5,5 В постоянного тока | 10,8 - 13,2 В постоянного тока | 21,6 - 26,4 В постоянного тока | ||||||
| Допуск напряжения | ± 2,0% | ± 1,0% | ± 1,0% | ||||||
| Линия Регулирование | ± 0,5% | ± 0.3% | ± 0,2% | ||||||
| Lpad Регулирование | ± 0,5% | ± 0.3% | ± 0,2% | ||||||
| КПД | 68% | 76% | 75% | 72% | 76% | 79% | 70% | 77% | 78% |
| Настройка, подъем, время удержания | 2,5 с, 25 мс, --- 12 В постоянного тока / 24 В постоянного тока / 48 В постоянного тока при полной нагрузке | ||||||||
| Диапазон напряжения | A: 9,2 -18 В постоянного токаB: 18 - 36 В постоянного тока C: 36-72 В постоянного тока | ||||||||
| Постоянный ток | 1.9a / 12VDC | 0.9A / 24VDC | 0.45A / 48В | ||||||
| перегрузка | 105 ~ 160% номинальной выходной мощности | ||||||||
| Тип защиты: режим сбоя, восстанавливается автоматически после сбоя удален | |||||||||
| Перенапряжения | 5,75 ~ 6,75 В | 13,8 ~ 16,2 В | 27,6 ~ 32,4 В | ||||||
| Тип защиты: Отключение о / п напряжения, зажим стабилитроном | |||||||||
| Рабочая темп. | -10 ~ + 60ºC (см. «Кривая снижения характеристик») | ||||||||
| Рабочая влажность | 20 ~ 90% относительной влажности без конденсации | ||||||||
| Температура хранения., Влажность | -20 ~ + 85º C, относительная влажность 10 ~ 95% | ||||||||
| Температура Коэффициент | ± 0,03% / ºC (0 ~ 50º C) | ||||||||
| вибрация | 10 ~ 500 Гц, 2G 10 минут. / 1 цикл, период 60 минут. каждый по осям X, Y, Z | ||||||||
| Безопасность и ЭМС | |||||||||
| Выдержать напряжение | I / P-O / P: 2KVAC I / P-FG: 1KVAC O / P-FG: 0.5KVAC | ||||||||
| Сопротивление изоляции | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока / P-O / P, I / P-FG, O / P-FG: 100 м Ом / 500 В постоянного тока / 25ºC / 70% относительной влажности | ||||||||
| ЭМС Эмиссия | Соответствие EN55022 (CISPR22) | ||||||||
| ЭМС Иммунитет | Соответствие EN61000-4-2,3,4,6,8, EN55024, уровень легкой промышленности, критерии A | ||||||||
| измерение | 99 * 97 * 36 мм (Д * Ш * В) | ||||||||
| упаковка | 60pcs / 11.8Kg | ||||||||
Размеры:
