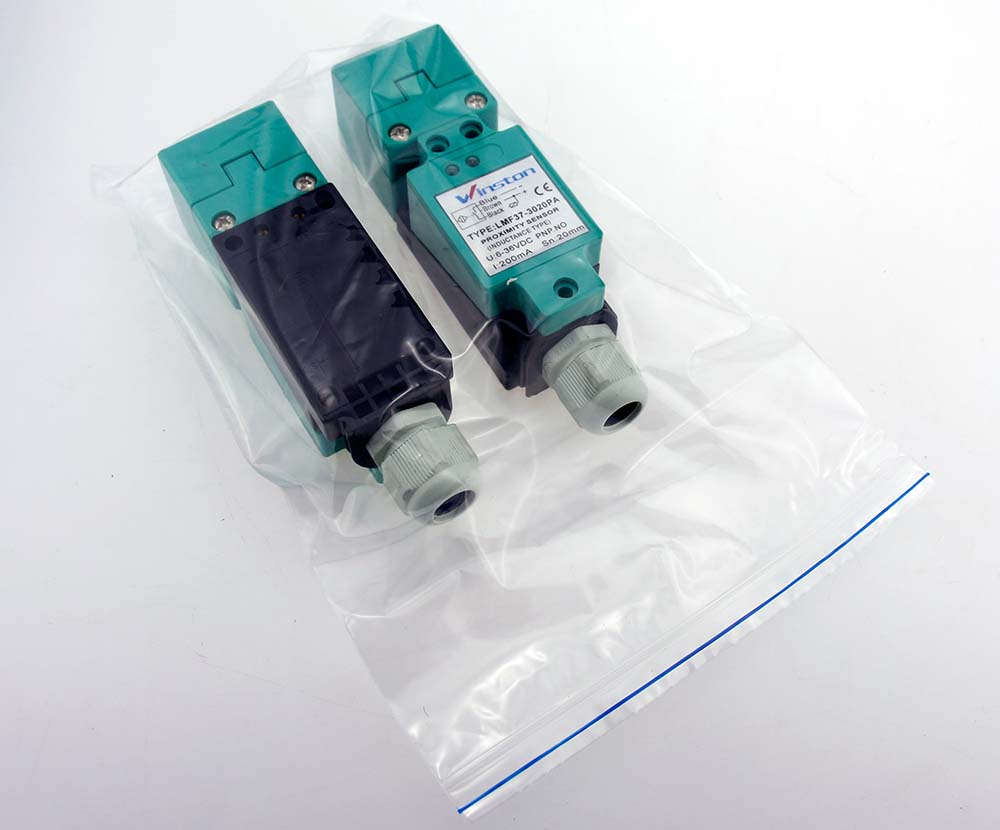

LMF37 Датчик приближения скрытого типа

Количество:



Запрос цены Добавить в корзину

Модель:
LMF37
Марка продукта:
Winston

LMF37 Индуктивный датчик приближения
Компактный объем
высокая точность повторного определения местоположения
Разнообразные внешние структуры
Хорошая производительность против вмешательства.
Многие выходные формы
Высокая частота включения.
Широкий диапазон напряжения
Доказательство пыли, вибрации, воды и масла.
С защитой от короткого замыкания и перевернутой защитой.
Длительный срок службы


Модельное объяснение бесконтактного переключателя

1. Категория переключателя (LM: тип индуктивности; CM: тип емкости; SM: тип Холла; AM: тип взрывозащищенности безопасности; XM: линейный тип имитации).
2. Код внешнего вида (C: тип цилиндра; F: тип угловой колонны и тип плоской установки).
3. Рабочее напряжение (30: 6-36 В постоянного тока; 310: 5-24 В постоянного тока; 320: 12-60 В постоянного тока; 20: 90-250 В переменного тока; 210: 24-250 В переменного тока; 220: 380 В переменного тока; 40: 12-240 В постоянного тока / 24-240 В переменного тока; 50 : Специальное напряжение).
4. Расстояние обнаружения (01: 1 мм; 05: 5 мм; 10: 10 мм).
5. Метод вывода (N: трехстрочный выход DC NPN; P: трехстрочный выход PNP постоянного тока; L: двухстрочный выход постоянного тока; двухпроводной выход переменного тока; J: релейный выход; NP: выход NPN + PNP).
6. Состояние выхода (A: NO; B: NC; C: NO + NC; MU: мимическое напряжение; MI: мимический ток).
7. Код функции Auxi (T: с разъемом; Y: водонепроницаемый, масляный; I: специальное требование; H: высокотемпературное сопротивление; R: тип кольца).

Технические характеристики:

ГАБАРИТНЫЕ РАЗМЕРЫ
	РАСПРЕДЕЛЕНИЕ ДИСТАНЦИИ 15 мм
Промывать	DC 10-30V	NPN	НЕТ	LMF37-3015NA
			Северная Каролина	LMF37-3015NB
			NO + NC	LMF37-3015NC
		ПНП	НЕТ	LMF37-3015PA
			Северная Каролина	LMF37-3015PB
			NO + NC	LMF37-3015PC
		двухпроводная система	НЕТ	LMF37-3015LA
			Северная Каролина	LMF37-3015LB
	AC 90-250 В	SCR Control-lable, кремний	НЕТ	LMF37-2015A
			Северная Каролина	LMF37-2015B
			NO + NC	LMF37-2015C
		Выход реле
	РАССТОЯНИЕ ОБНАРУЖЕНИЯ 20 ММ
Незаподлицо	DC 10-30V	NPN	НЕТ	LMF37-3020NA
			Северная Каролина	LMF37-3020NB
			NO + NC	LMF37-3020NC
		ПНП	НЕТ	LMF37-3020PA
			Северная Каролина	LMF37-3020PB
			NO + NC	LMF37-3020PC
		двухпроводная система	НЕТ	LMF37-3020LA
			Северная Каролина	LMF37-3020B
	AC 90-250 В	SCR Control-lable, кремний	НЕТ	LMF37-3020A
			Северная Каролина	LMF37-3020B
			NO + NC	LMF37-3020C
		Выход реле		LMF37-3020JC
Controloutput		ОКРУГ КОЛУМБИЯ		200mA
		SCR / Реле		300mA / 2A
Выходное напряжение вольт постоянного тока / переменный ток				NPN / PNP <3 В, двухпроводный <3,9 В, переменный ток <10 В
Потребляемый ток				DC <15mA, AC <10mA
Стандартный обнаруженный объект				*50 50 * 1 (железо A3)**
Повторная точность				0.2
DC / AC				200HZ / 15Гц
Температура рабочей среды				-25 ℃ ~ + 70 ℃
Изоляционное сопротивление				50мОм
Материал корпуса				ABS смола
Степень защиты				IP67
Альтернативная модель дома и за рубежом				HY-A20
