| Количество: | |
|---|---|
XB7-E1A
Winston

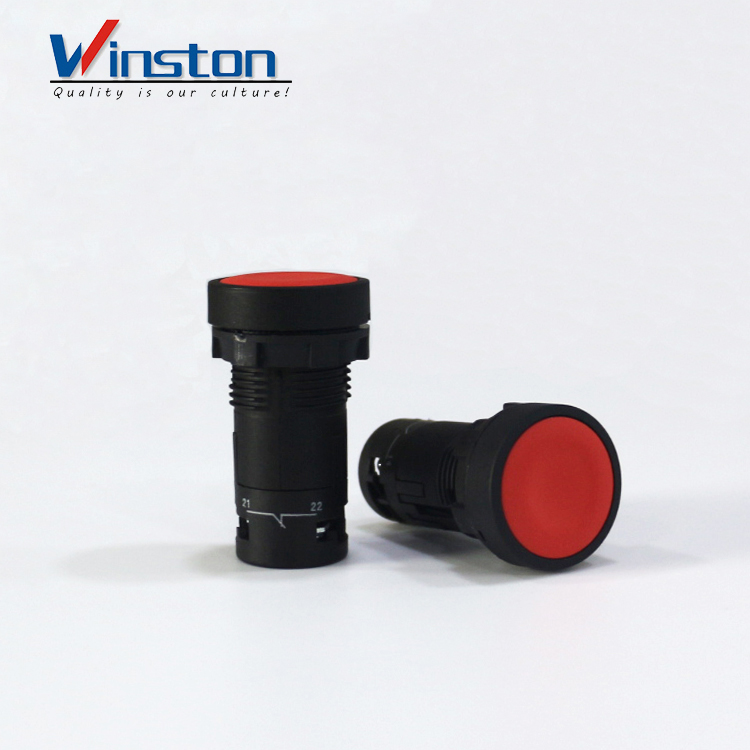

22мм мгновенный кнопочный переключатель плоская кнопка 220в 2контакт
Кнопочный переключатель серии XB
1.Контакты изготовлены из материала AgCdO15, который обладает высокой прочностью на разрыв и длительным сроком службы.
2.Светодиодная кнопка использует светодиод для низкого энергопотребления и длительного срока службы.
3.Как переключатель, так и переключатель ключа имеют функцию, предотвращающую последующее наблюдение и предотвращающую следование тела за рукояткой.
4.Доступны два метода подключения:
(1) винтовая проводка, (2) вставная проводка.
 |  |
lВинтовая проводка: просто и удобно.
lШтекерное соединение: высокая надежность подключения, особенно подходит для использования в местах с более сильной вибрацией, таких как: автомобили, газонокосилки, инженерные машины и т. Д.
5.Может быть установлена на монтажную панель толщиной 10 мм, является лучшей в своем роде.
6.Интегрированный структурный дизайн, установка очень удобна, избегая при этом установки проблем с качеством, вызванных отсутствием монтажа.
7.Характеристики продукта соответствуют требованиям национального стандарта GB14048.5 (IEC60947-5-1) и сертифицированы для продукта CCC.
Описание способа и модели проводки:
(1) Режим подключения указанной выше модели - винтовое подключение
(2) Следующая модель в предыдущем столбце плюс-C, например, XB7-E1A10G-C, вставная проводка (2,8 * 0,8)
 |  |
Примечание: Кнопка также может быть установлена в проем 25 монтажного отверстия, после добавления кольца переменного диаметра можно установить в проем монтажное отверстие 30.
Технические параметры кнопочного переключателя серии JXB
Окружающая обстановка: | |
Соответствовать стандартам | GB 14048.5, IEC 60947-5-1 |
Защитное лечение | \"TH \" |
Температура окружающей среды
| Рабочая Температура: - 25 ~ +70 ℃ Температура хранения: - 40 ~+70 ℃ |
Виброустойчивость | 5 gn (2-500 Гц) Соответствует IEC 60068-2-6 |
Уровень защиты | Клеммы: IP20 |
Механическая жизнь | Пружинная кнопка: 5 миллионов раз Ручка переключателя: 1 миллион раз Кнопка аварийного останова: 300 000 раз |
Особенности контакта: | ||||||
Номинальное напряжение изоляции | 250В | |||||
Согласованный тепловой ток | 10А | |||||
Рабочее напряжение | 24V | 110V | 220V | |||
Рабочий ток
| AC50 / 60Hz | Резистивная нагрузка (АС-12) | 10А | 10А | 6A | |
Индуктивная нагрузка (АС-15) | 10А | 6A | 3A | |||
ОКРУГ КОЛУМБИЯ | резистивный нагрузка (DC-12) | 8А | 2.2A | 1.1A | ||
индуктивный нагрузка (DC-13) | 4A | 1.1A | 0.55A | |||
Номинальное ударопрочное напряжение | Uimp = 4 кВ | |||||
Контактное действие | Медленный перерыв | |||||
Определенно разделен.
| N / C Контакт определенно отключен (соответствует европейским нормам безопасности) | |||||
Защита от короткого замыкания | 10А | |||||
Возможности проводки
| Винтовая проводка
| Минимум 1 х 0,5 мм2 без проводного разъема Момент затяжки: 0,5 Нм (рекомендуемое значение) | ||||
До 2 х 1,5 мм2 с проволочной соединительной головкой Момент затяжки: 0,5 Нм (рекомендуемое значение) | ||||||
Подключаемая проводка соединитель | Разъем Faston 0,8 * 2,8 мм | |||||
