Т-60 Тройной выход 12 В SMPS блок питания

Поделиться с:

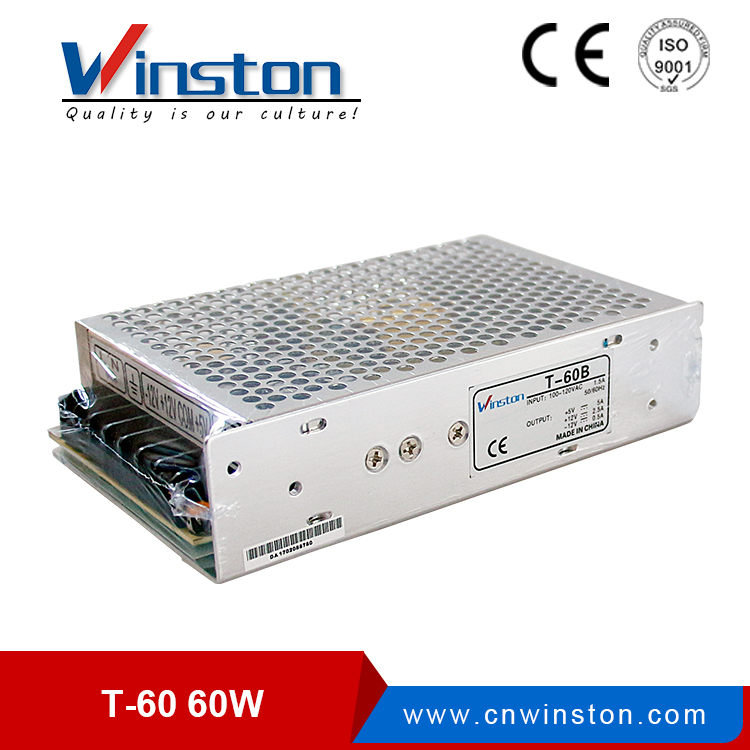

Т-60 Тройной выход 12 В SMPS блок питания

Количество:



Запрос цены Добавить в корзину

Модель:
Т-60Б
Марка продукта:
Winston

Т-60 Тройной выходной импульсный источник питания Низкая цена и высокая надежность

105 ℃ выходной конденсатор Входная мощность переменного тока подходит для всего мира Высокая эффективность и низкая рабочая температура Ток плавного пуска может эффективно уменьшить влияние переменного тока С защитой от короткого замыкания и собственной нагрузки Компактный размер, легкий вес 100% испытание на горение при полной нагрузке Устанавливается с EMI-фильтром, минимальная волна


модель Спецификация	Т-60A			Т-60Б			Т-60C
модель Спецификация	CH1	CH2	СН3	CH1	CH2	СН3	CH1	CH2	СН3
Выходное напряжение постоянного тока	5V	12V	-5V	5V	12V	-12В	5V	15V	-15В
Ошибка выходного напряжения (Заметка 2)	± 2%	± 6%	± 6%	± 2%	± 6%	± 6%	± 2%	± 6%	± 6%
Номинальный выходной ток	5A	2.5A	0.5A	5A	2.5A	0.5A	5A	2.5A	0.5A
Выходной ток ярости	0.5-7A	0.2-3.5A	0-0.1A	0.5-7A	0.2-3.5A	0-0.1A	0.5-7A	0.2-3.5A	0-0.1A
Волна и шум (Примечание: 3)	100mVp-р	100mVp-р	100mVp-р	100mVp-р	100mVp-р	100mVp-р	100mVp-р	100mVp-р	100mVp-р
Стабильность на входе (Примечание: 4)	± 0,5%	± 1%	± 0,5%	± 0,5%	± 1%	± 0,5%	± 0,5%	± 1%	± 0,5%
Выходная мощность постоянного тока	57.5W			61W			62.5W
КПД	72%			72%			72%
Регулируемый диапазон для напряжения постоянного тока	CH1 + 10, -5%			CH1: + 10, -5%			CH1: + 10, -5%
Диапазон входного напряжения переменного тока	85-264 В, 47-63 Гц, 120-370 В постоянного тока.
Входной ток	2А / 115В 1А / 230А
Переменный ток	Ток холодного пуска 30А / 115В 60А / 230В
Ток утечки	<1мА / 24
Защита от перегрузки	105% -150% Тип: Foldback: сброс ограничения тока: автоматическое восстановление
Защита от перенапряжения	CH1: 5.75-6.75V
Высокотемпературная защита	............
Температурный коэффициент	± 0,03% / ℃ (0-50 ℃) ВКЛ + 5В
Время нарастания установки	800 мс, 50 мс, 10 мс / 115 В переменного тока, 300 мс, 50 мс, 80 мс / 230 В переменного тока
вибрация	10-500 Гц, 2G 10 минут, / 1 цикл ， Период в течение 60 минут ， Каждая ось
Выдержать напряжение	Вход и выход внутренний: 1,5 кВА, Вход и корпус: 1,5 кВА, Выход и корпус: 0,5 кВА
Сопротивление изоляции	Внутренние входы и выходы: Вход и корпус, Выход и корпус: 500 В постоянного тока / 100 МОм
Рабочая температура и влажность	-10 ℃ ~ + 60 ℃ (см. Кривую снижения мощности) ， 20% ~ 90% относительной влажности
Хранить температуру и влажность	-20 ℃ ~ 85 ℃ 0,10% ~ 95% относительной влажности
Габаритный размер	159 × 97 × 38мм
Вес	0.56Kgs
Стандарты безопасности	UL 1012 TUV EN60950 (IEC950, UL1950)
Стандарты ЭМС	CISPR22 (EN55022), класс B, IEC801-2, -3, -4, проверка IEC555-2
Запись: 1. Условия тестирования для вышеуказанного параметра: вход 230 В переменного тока, номинальная нагрузка, относительная влажность 25-70%. Влажность. 2.Error.include ошибка настройки, стабильность линии и стабильность нагрузки (Примечание: 5). Испытание 3.Wave: принимая двойной провод «A12» для 20MHz, и короткое замыкание конденсатора 0.1UF & 47UF для прерывать. 4. Тест стабильности напряжения на входе: при превышении нагрузки самое низкое напряжение на входе достигает самого высокого напряжения. 5. Тест на стабильность нагрузки: нагрузка от 0% до 100%. 6. Общий выход может быть максимальным током, общая нагрузка не может превышать максимальную выходную мощность. 7.C₂₃должен быть сбит с ног.
