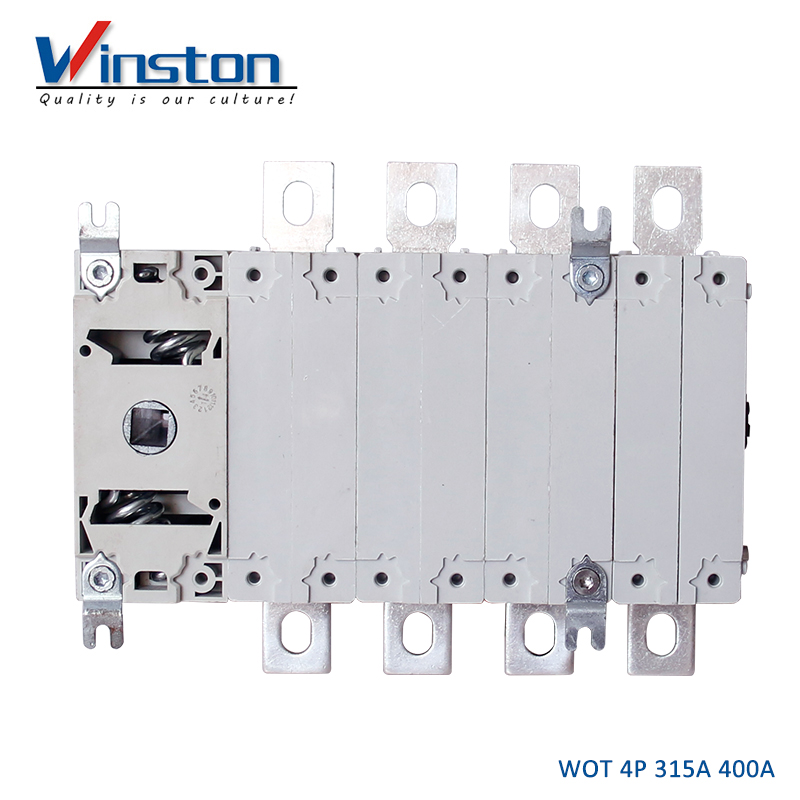

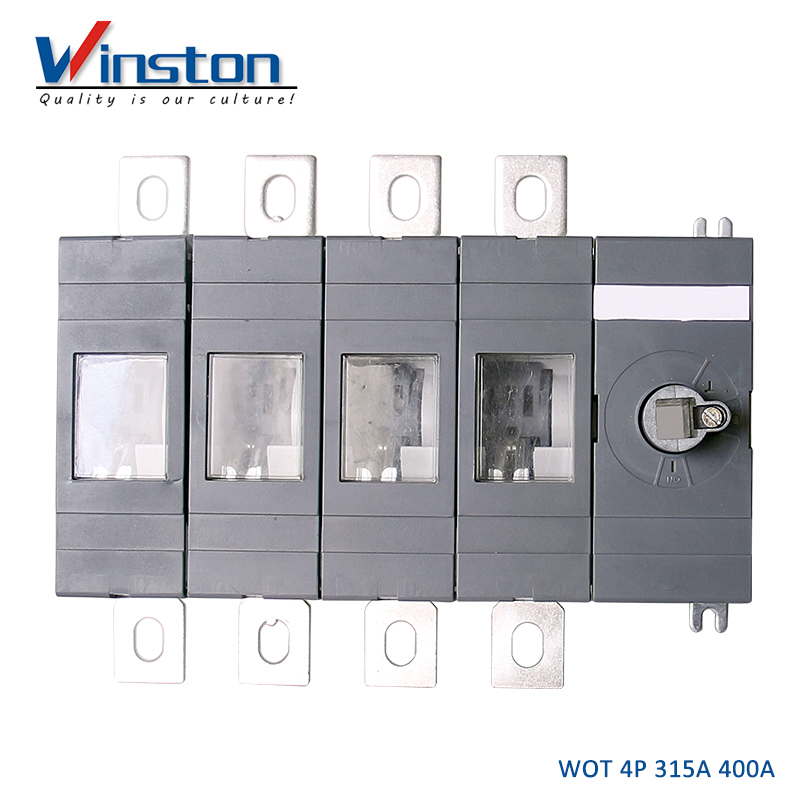

Серия WOT
Winston
| модель | WOT315F | WOT400F | ||
Номинальное напряжение изоляции и номинальное рабочее напряжение AC20 / DC20. Диэлектрическая прочность. Номинальное импульсное выдерживаемое напряжение. | Степень загрязнения 3 50 Гц 1 мин. | V К.В. К.В. | 1000 10 12 | 1000 10 12 |
Номинальный тепловой ток и номинальный рабочий ток AC20 / DC20 ... с минимальным сечением проводника | Свободный воздух Закрытая среда. Кубический
| A A mm² | 315 315 185 | 400 400 240 |
| Номинальный рабочий ток, AC-21A | ≤500V 690В 1000В | A A A | 315 315 315 | 400 400 400 |
| Номинальный рабочий ток, AC-22A | ≤500V 690В 1000В | A A A | 315 315 315 | 400 400 400 |
| Номинальный рабочий ток, AC-23A | ≤500V 690В 1000В | A A A | 315 315 200 | 400 400 200 |
Номинальный рабочий ток / полюсов в серии, DC-21A ... 23A | 24 ... 110V 220V 440В 660В | A A A A
| 315/1 315/2 315/3 315/4 | 400/1 400/2 360/3 360/4 |
Номинальный рабочий ток / полюсов в серии, DC-21B |
800V 1000В | A A
| 315/5 315/6 | 400/5 400/6 |
Номинальная рабочая мощность, AC-23A |
230 400В 415V 500В 690В | KW KW KW KW KW | 100 160 180 220 315 | 122 220 230 280 400 |
| Номинальная отключающая способность, AC-23A | ≤500V 690В | A A | 2520 2520 | 3200 3200 |
Номинальный условный ток короткого замыкания Ip (R.M.S) и соответствующий max.allowed ток отсечки îc. Ток отсечки îc относится к значениям Список производителей предохранителей (однофазный испытание в соответствии с IEC60269) | 100КА, 500В Гг / аМ | KA A |
61.5 500/450 |
61.5 500/450 |
80КА, 690В Гг / аМ | KA A | 59 500/500 | 59 500/500 | |
| Номинальный кратковременный выдерживаемый ток (R.M.S) lcw | ≤1000 В, 0,15 с ≤1000 В, 0,25 с ≤1000 В, 1с | KA KA KA | 31 24 15 | 31 24 15 |
| Номинальная мощность короткого замыкания | ≤1000V | KA | 65 | 65 |
Номинальная мощность конденсатора (номинальные характеристики конденсатора ограничены плавкой вставкой.) | 415V 500В 690В | кВАр кВАр кВАр | 145 175 250 | 180 215 325 |
| Потеря мощности / полюс | При номинальном рабочем токе | W | 6.5 | 10 |
| Механическая выносливость | Oper | 16000 | 16000 | |
| Вес без аксессуаров | 3P переключатель | кг | 2.2 | 2.2 |
Характеристики винтовых клемм Крутящий момент затяжки Рабочий крутящий момент | Метрическая резьба (диаметр * длина). Требования к моменту блокировки. 3-полюсный разъединитель. | мм Nm Nm | M10 / 30 30-44 16 | M10 / 30 30-44 16 |
