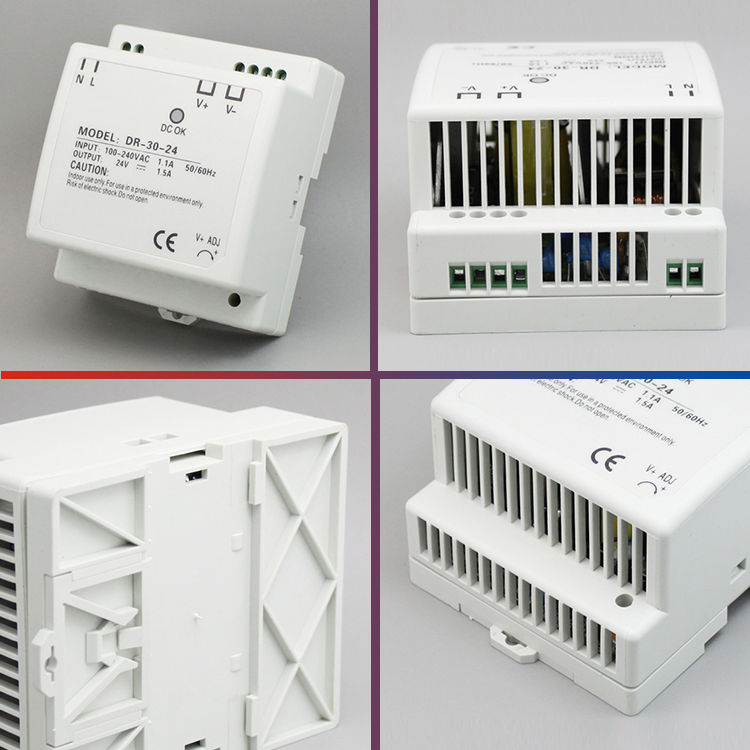

DR-30
Winston
· Универсальный вход переменного тока / полный диапазон
· Небольшой объем, небольшой вес, высокая эффективность
· Защита: короткое замыкание / перегрузка / перенапряжение
· Охлаждение свободной конвекцией воздуха
· Может быть установлен на DIN-рейку: TS-35 / 7.5 или TS-35/15
· Светодиодный индикатор включения
· 100% испытание при полной нагрузке
· 3 года гарантии
MODEL | DR-30-5 | DR-30-12 | DR-30-15 | DR-30-24 | |
ВЫВОД | DC VOLTAGE | 5V | 12V | 15V | 24V |
ТЕКУЩИЙ ДИАПАЗОН | 0 ~ 3А | 0 ~ 2А | 0 ~ 2А | 0 ~ 1,5А | |
Пульсация и шум (макс.) | 80mVp-р | 120mVp-р | 120mVp-р | 150mVp-р | |
НАПРЯЖЕНИЕ ADJ. СПЕКТР | 4,75 ~ 5,5 В | 10,8 ~ 13,2 В | 13,5 ~ 16,5 В | 21,6 ~ 26,4 В | |
НАПРЯЖЕНИЕ ТОЛЕРАНТНОСТЬ | ± 2,0% | ± 1,0% | ± 1,0% | ± 1,0% | |
ЛИНИЯ РЕГУЛИРОВАНИЯ | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |
РЕГУЛИРОВАНИЕ НАГРУЗКИ | ± 1,0% | ± 1,0% | ± 1,0% | ± 1,0% | |
SETUP, RISE TIME | 100 мс, 30 мс / 230 В переменного тока 100 мс, 30 мс / 115 В переменного тока при полной нагрузке | ||||
HOLD TIME (тип.) | 100 мс / 230 В переменного тока 30 мс / 115 В переменного тока при полной нагрузке | ||||
ВХОД | ДИАПАЗОН НАПРЯЖЕНИЯ | 85 ~ 264 В ~ 120 ~ 370 В = | |||
ДИАПАЗОН ЧАСТОТ | 47 ~ 63 Гц | ||||
ЭФФЕКТИВНОСТЬ (Тип.) | 74% | 81% | 82% | 83% | |
AC CURRENT | 0,88 А / 115 В переменного тока 0,48 А / 230 В переменного тока | ||||
INRUSH ТОК (макс.) | ХОЛОДНЫЙ СТАРТ 15A / 115VAC 30A / 230VAC | ||||
ЗАЩИТА | ПЕРЕГРУЗКИ | 105 ~ 160% номинальной выходной мощности | |||
Тип защиты: постоянное ограничение тока, восстанавливается автоматически после устранения неисправности | |||||
НАД НАПРЯЖЕНИЕМ | 5,75 ~ 6,75 В | 13,8 ~ 16,2 В | 17,25 ~ 20,25 В | 27,6 ~ 32,4 В | |
Тип защиты: Отключить напряжение O / P, включите, чтобы восстановить | |||||
ОКРУЖАЮЩАЯ ОБСТАНОВКА | РАБОЧИЙ ТЕМП. | -20 ~ + 60ºC (см. Кривую снижения выходной нагрузки) | |||
РАБОЧАЯ ВЛАЖНОСТЬ | 20 ~ 90% относительной влажности без конденсации | ||||
ХРАНЕНИЕ ТЕМП., ВЛАЖНОСТЬ | -20 ~ + 85ºC, 10 ~ 95% относительной влажности | ||||
Температура КОЭФФИЦИЕНТ | ± 0,03% / ºC (0 ~ 50ºC) | ||||
Вибрационный | 10 ~ 500 Гц, 2G 10 мин. / 1 цикл, 60 мин. каждый по осям X, Y, Z | ||||
БЕЗОПАСНОСТЬ И ЭМС | СТАНДАРТЫ БЕЗОПАСНОСТИ | Конструкция относится к UL60950-1, TUV EN60950-1, EN50178 | |||
ВЫДЕРЖАТЬ НАПРЯЖЕНИЕ | I / P-O / P: 3 кВА, I / P-FG: 1,5 кВА, O / P-FG: 0,5 кВА, | ||||
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ | I / P-O / P, I / P-FG, O / P-FG: 100 мОм / 500 В постоянного тока | ||||
ДРУГАЯ | Среднее время безотказной работы | 441,5 тыс. Часов мин. MIL-HDBK-217F (25ºC) | |||

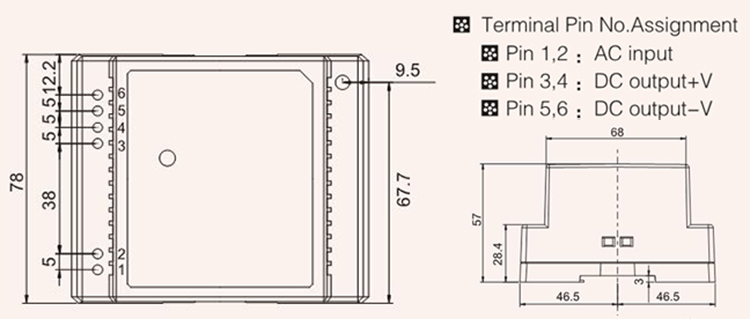

ИЗМЕРЕНИЕ | 78 * 93 * 56 мм (Д * Ш * В) | ||||
УПАКОВКИ | 0.27kg; 48pcs / 14кг / 1.02CUFT | ||||
