LC013 / LCF013
Winston
Горячий Продавец Winston расходомер датчик расхода воздуха монитор расхода воздуха LC013 / LCF013
Монитор воздушного потока LC 013 / LCF 013 представляет собой простую, но надежную альтернативу для индикации положительного или отрицательного воздушного потока вентиляторов. При правильной установке и последовательном соединении с помощью оптического (т.е. светодиодного) или звукового сигнализатора, двунаправленный переключатель активирует электрический контакт, если поток воздуха вентилятора упадет ниже 8,2 фута / с, что приведет к включению или выключению сигнального устройства.
Технический параметр
| LC013 | Без крышки |
| LCF013 | С крышкой |
| Тип контакта | Тростниковый / магнитный контакт |
| NC (нормально закрытый) | Контакт разомкнут с потоком воздуха |
| НЕТ (нормально открытый) | Контакт замкнут с потоком воздуха |
| Порог переключения скорости воздушного потока | > 8,2 фута / с (2,5 м / с) |
| Гистерезис: | 3,3 фута / с (1 м / с) - фиксированный |
| Контактное сопротивление вкл. провод | 370MΩ |
| Срок службы | > 100 000 циклов |
| Максимум. коммутационная способность | 10 Вт (резистивная нагрузка) |
| Максимум. напряжение переключения | NC: AC / DC 240 В / NO: DC 60 В |
| Максимум. ток переключения | NC: DC 500 мА / NO: DC 170 мА |
| соединение | 2 одинарных провода AWG 26, длина 500 мм, наконечник многожильного провода зачищен / лужен (5 мм) |

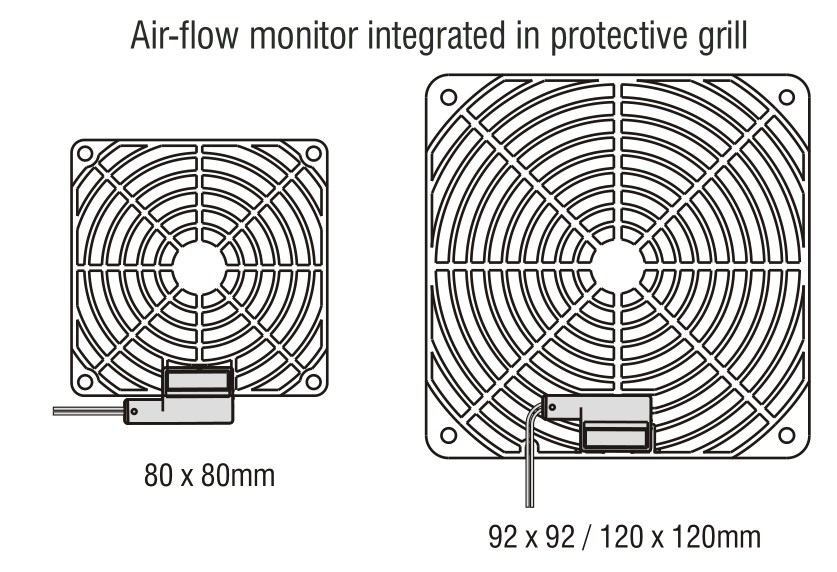

| монтаж | Крепежный зажим и / или зажим или встроенный в защитную решетку (см. Ниже) |
| Корпус | Пластик, UL 94HB, черный |
| Dimensions | 1,3 х 0,7 х 0,3 \"(34 х 17,5 х 7,5 мм) |
| Монтажная позиция | Отверстие монитора потока воздуха перпендикулярно потоку воздуха |
| Рабочая / температура хранения | От -4 до 122 ° F (от -20 до 50 ° C) / от -4 до 176 ° F (от -20 до 80 ° C |
| Тип защиты | IP 20 |
описание продукта
измерение
заявка

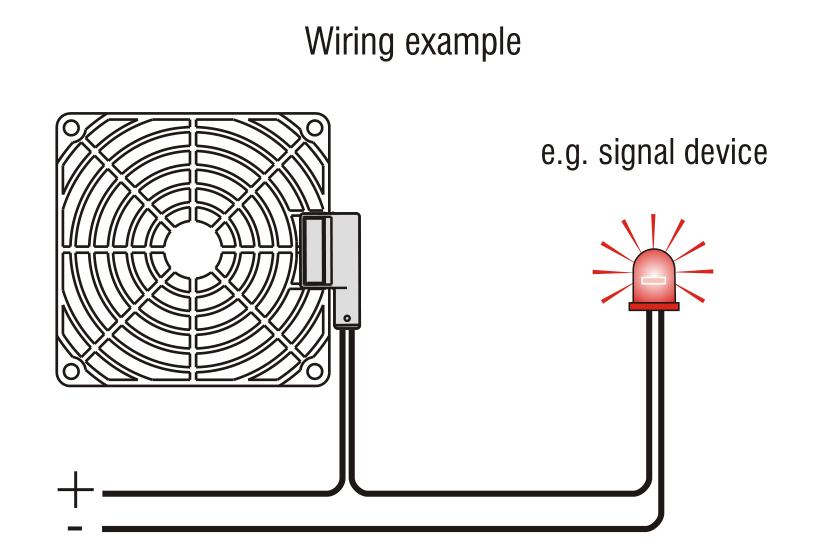

Монитор воздушного потока LC 013 может использоваться в комбинации с оптическим или звуковымсигнальные устройства (например, светодиоды или сигнальные устройства) или устройства дистанционного мониторинга. Должен бытьсвязаны:

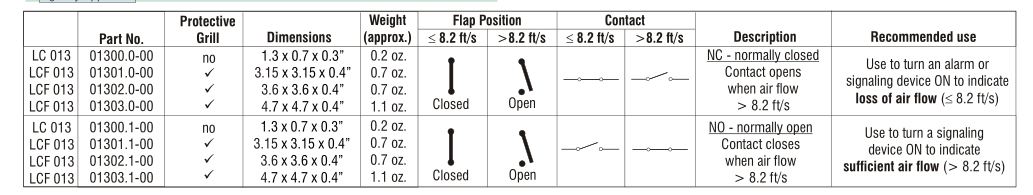

A) последовательно с самим сигнализатором, если питание подключенного устройстване превышать электрические характеристики LC 013, как указано, илина стороне пилотного переключателя реле (т.е. наш SM 010), если сигнальное устройство должно быть переключенопревышает электрические характеристики LC 013 и должен переключаться через реле. В этом случаеРеле надлежащего размера должно быть указано заказчиком для конкретного применения / устройства.Пожалуйста, обратитесь к таблице, показанной ниже, чтобы обеспечить правильный тип контакта (NC-обычнозакрытый или нормально открытый) подходит для применения.
Упаковка и доставка
